螺旋非圆啮合绞轮小齿轮传动结构

项目分类:齿轮 发布时间:2021-11-21 ID:402808
  • 螺旋非圆啮合绞轮小齿轮传动结构
  • 螺旋非圆啮合绞轮小齿轮传动结构
  • 螺旋非圆啮合绞轮小齿轮传动结构
  • 螺旋非圆啮合绞轮小齿轮传动结构

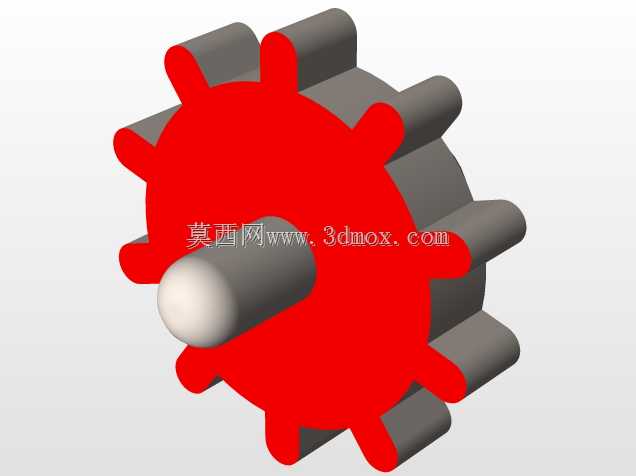

  这套螺旋啮合的绞轮与小齿轮结构,核心适配于小载荷间歇式回转牵引场景,常见于小型手动卷扬设备、教具演示装置、轻载工位物料牵引工位的传动环节,区别于常规圆柱齿轮定传动比的特性,该结构通过非圆齿廓的螺旋排布,可实现输入件匀速转动时,输出绞轮的变速回转效果,匹配特定工况下需要转速随转角变化的牵引需求。从结构功能来看,小齿轮作为主动输入件,与绞轮一体加工的内螺旋齿圈持续啮合,绞轮本体同时兼具轮盘与卷筒的双重作用,轮盘外缘的环形槽可直接缠绕牵引缆绳,无需额外装配卷筒部件,减少了传动链的装配累积误差。设计过程中优先考虑了啮合重合度的连续性,螺旋齿圈的齿廓沿涡旋轨迹逐点修正,确保小齿轮在整周转动过程中,至少有两个轮齿同时处于啮合状态,

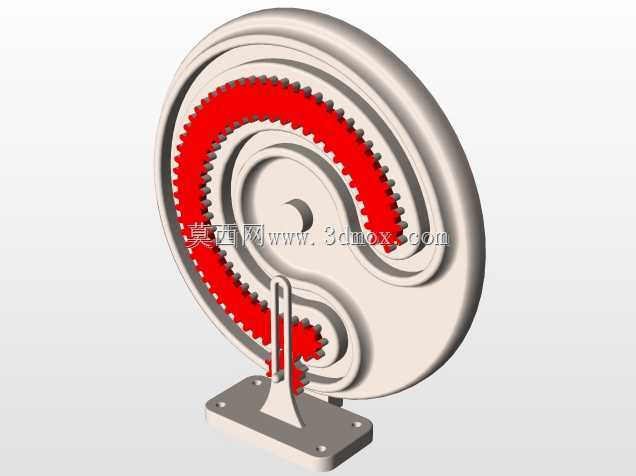

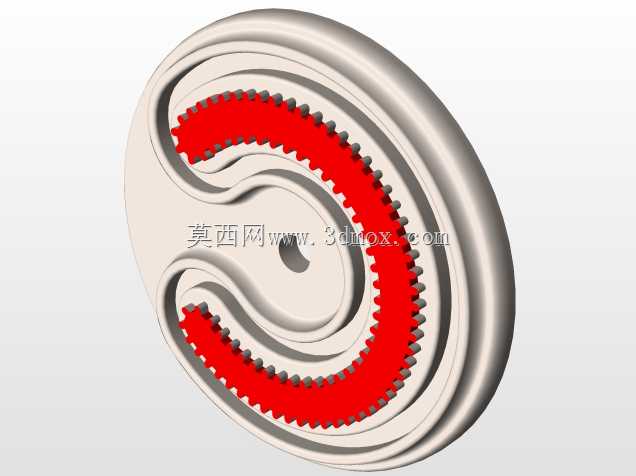

  避免传动过程中出现卡滞、跳齿问题,齿侧间隙控制在0.1mm至0.15mm区间,既保证转动顺滑无卡滞,又不会因间隙过大导致牵引过程出现回程误差。安装基座采用带四个沉头孔的平板式结构,安装孔位呈矩形分布,横向孔距与纵向孔距适配常规小型设备的安装台面标准,基座上方的支撑立臂与绞轮中心轴孔同轴度公差控制在0.02mm以内,确保绞轮转动时无偏摆,立臂与基座的连接采用加强筋过渡,可承受牵引过程中产生的径向倾覆力矩,避免长期载荷下立臂出现变形。绞轮的齿圈采用内凹式螺旋排布,齿顶与齿根的高度差沿涡旋方向均匀过渡,小齿轮的轮齿齿廓做了对应的修形处理,齿顶修缘量0.05mm,减少轮齿啮入啮出时的冲击,降低运行过程中的噪音与磨损。实际应用中,

  该结构可直接替换常规手动绞盘的定传动比齿轮组,当需要在缆绳收卷初始阶段提供较慢转速、较大牵引力,收卷后期提升转速减少操作行程时,这套非圆螺旋啮合结构无需额外加装变速机构即可实现该特性,大幅简化了设备整体结构。建模过程中对齿面的接触应力做了模拟校核,在额定100N牵引载荷下,齿面接触应力远低于常用工程塑料或铝合金的许用应力值,可采用3D打印直接制作教具原型,也可采用铝合金切削加工制作实际工况使用的功能件。绞轮的中心轴孔与支撑立臂的转轴采用间隙配合,配合公差选H7/g6,确保转动灵活同时无明显窜动,基座的沉头孔可适配M4规格的内六角螺栓,安装时螺栓沉入基座平面以下,不会出现凸起干涉缆绳收放的问题。轮盘外缘的缆绳槽深度为5mm,

  槽宽6mm,可适配直径4mm至5mm的尼龙牵引绳或细钢丝绳,槽底做了圆角过渡,避免缆绳长期弯折出现磨损断裂。整套结构没有多余的冗余部件,所有功能结构均集成在绞轮、小齿轮、支撑基座三个核心零件上,装配流程简单,仅需将小齿轮固定在输入轴端,绞轮套装在支撑立臂的转轴上,确认啮合顺畅后即可完成装配,后期维护仅需定期在齿面涂抹少量润滑脂即可保证长期稳定运行。针对教学演示场景,该结构可直观展示非圆齿轮的变速传动特性,螺旋排布的齿圈相比平面非圆齿轮,啮合过程更平缓,演示过程中无明显顿挫感,能清晰展示传动比随转角变化的规律;针对轻载牵引场景,该结构相比常规齿轮组加卷筒的结构,零件数量减少40%以上,整体重量更轻,安装占用空间更小,适合集成在小型化的便携牵引设备上。设计时还考虑了防脱绳需求,绞轮轮缘的外侧挡边高度比缆绳槽深度高3mm,缆绳收卷过程中不会从槽内脱出,无需额外加装挡绳部件,进一步简化了结构。小齿轮的输入轴端设计为扁位结构,可直接适配手动摇柄或小型驱动电机的输出轴,无需额外加工连接键槽,降低了零件加工成本。
