可调式活动开口扳手工业级五金工具

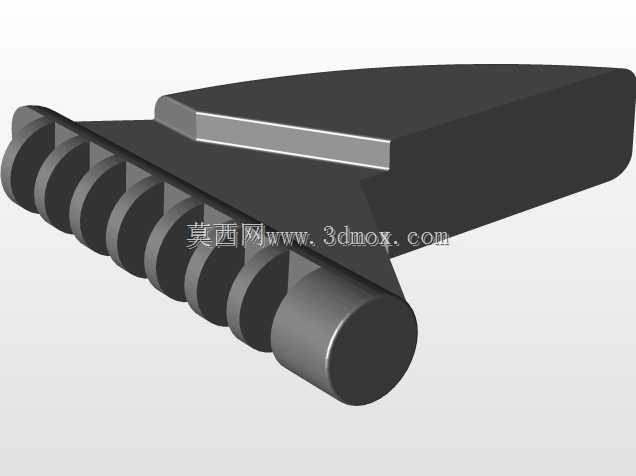

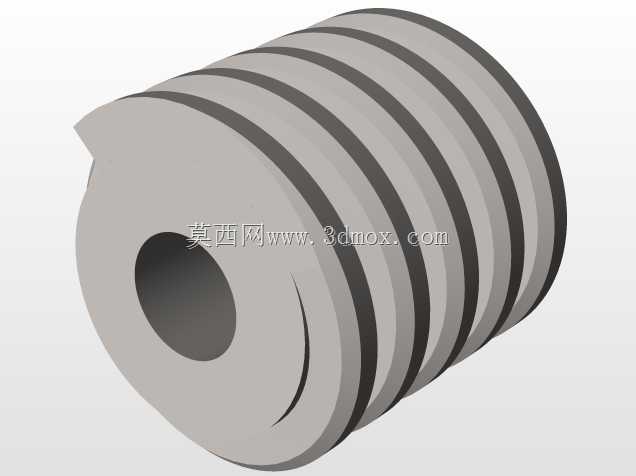

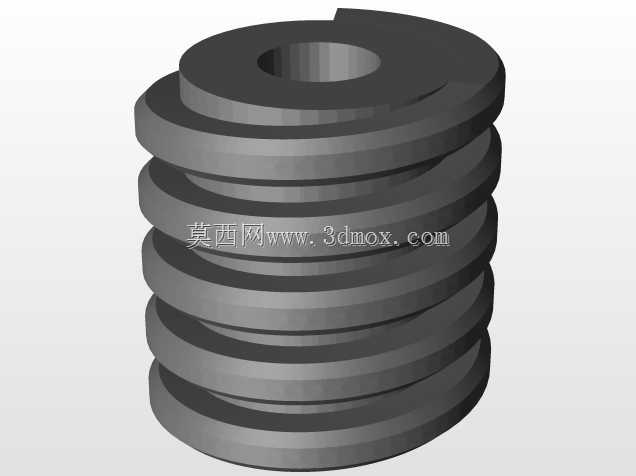

　　在设备运维、机械装配、管线安装、五金维修等各类作业场景中，活动扳手都是出镜率极高的手动紧固工具，它无需匹配固定规格的螺栓螺母，可通过调节开口尺寸适配一定范围内的不同规格紧固件，相比成套固定扳手能减少工具携带数量，尤其适合户外抢修、零散维修、多规格紧固件混合作业的场景。这款可调活动扳手的设计核心围绕手动施力的力矩传递与开口调节的可靠性展开，整体采用长柄加活动钳口的经典结构布局，固定钳口与手柄为一体化受力主体，活动钳口通过嵌装在头部的蜗杆调节结构实现开合位移，蜗杆与活动钳口背部的齿条紧密啮合，转动蜗杆时即可平稳带动活动钳口平移，调节过程无明显卡滞，啮合齿面的配合间隙控制在合理范围，避免夹持紧固件时出现打滑、晃量过大的问题。

　　从受力结构来看，手柄部分采用符合人体施力习惯的长直构型，截面为带圆弧过渡的扁钢形态，既保证足够的抗弯强度，在施加较大拧紧力矩时不会出现明显形变，又能控制整体重量，长时间手持作业不易产生过度疲劳。头部的固定钳口与活动钳口的夹持面做了平行度优化，夹紧紧固件时两个夹持面可与螺栓、螺母的两个平行侧面完全贴合，避免点接触导致的紧固件棱角磨损，也能减少施力过程中扳手滑脱的风险。钳口的开口调节范围覆盖了日常作业中常见的小规格到中等规格紧固件，可满足一般设备拆装、水电安装、家用维修、小型机械装配的绝大多数紧固需求。在设计建模过程中，需要重点把控几个关键尺寸边界：首先是头部的整体厚度，要保证在狭窄作业空间内也能顺利伸入，比如设备框架内部、

　　管线密集区域的紧固件操作，头部过厚会导致无法贴近紧固件位置，直接影响工具可用性；其次是蜗杆调节结构的安装位置，既要保证手指转动蜗杆时的操作空间，又不能过度突出头部轮廓，避免在狭小空间内剐蹭周边部件；手柄的长度设计需要匹配最大开口状态下的额定拧紧力矩，过长的手柄虽然能获得更大的力矩，但会增加整体重量与收纳体积，过短则无法提供足够的力臂，拧紧大规格紧固件时会出现施力不足的问题。活动钳口的行程设计需要兼顾最大开口尺寸与头部结构强度，当开口开到最大位置时，活动钳口与固定钳口的配合长度仍需保留足够的啮合支撑长度，避免夹持大规格紧固件时出现钳口断裂、变形的风险。钳口头部的开口处做了微小的倒角处理，方便快速对准卡入紧固件，

　　不需要反复调整位置就能顺利套入螺母或螺栓头。手柄尾部的悬挂孔设计，方便在工具架、工具包上挂放收纳，也可在需要时穿入加力杆临时增大拧紧力矩，但要注意加力使用时不能超出钳口的受力上限，避免损坏工具或造成安全隐患。从实际使用的角度出发，这款扳手的表面处理需要兼顾防锈与握持摩擦力，金属主体部分的热处理硬度要匹配使用场景，钳口夹持面需要足够的硬度保证耐磨性能，避免长期使用后出现夹持面塌陷、磨损打滑的问题，手柄部分如果做包胶处理则能进一步提升握持舒适度，在沾有少量油污的作业环境下也能保持足够的摩擦力，减少脱手风险。在三维建模过程中，需要重点还原蜗杆与齿条的啮合配合关系，活动钳口与头部导轨的滑动配合间隙，这些配合尺寸直接决定了扳手调节的顺畅度与夹持稳定性，不能仅做外观造型的还原，要将内部的配合结构按照实际装配关系完整呈现，方便后续做结构受力分析、工装夹具设计或者衍生产品的改型设计。对于机械设计从业者而言，这类通用五金工具的建模练习，能帮助理解手动工具的受力传递路径、配合结构设计逻辑，掌握滑动啮合结构的建模要点，也能在做设备装配场景、维修工具配套方案时直接调用该模型，提升整体方案的真实度与完整性。
