可调式重型管钳结构三维设计

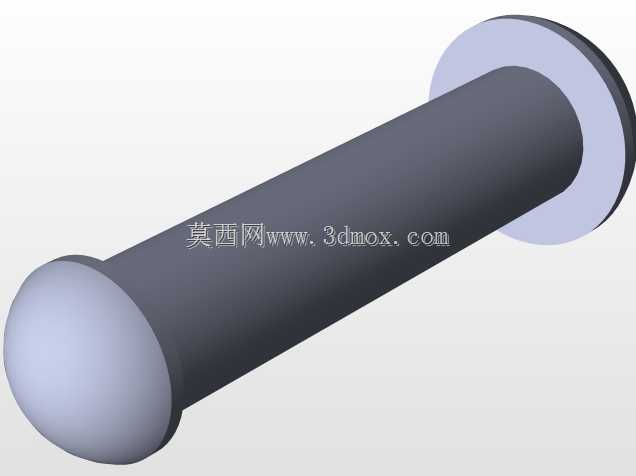

　　在民用给排水施工、工业管道运维、油气输送管线检修、消防管路布设等场景中，管钳是一线作业人员随身携带的核心夹持类手动工具，其核心作用是通过钳口的咬合结构对圆形金属管材、管路接头、管件螺纹连接件施加可控的夹持扭矩，完成管件的旋紧、拆卸、对位调整等作业，相比普通活动扳手，管钳的钳口带锯齿咬合结构，针对圆形管件的夹持防滑能力更强，不会出现施力过程中打滑脱开的问题，能适配不同管径的金属管材作业需求。这款可调式管钳的整体结构分为固定钳身、活动钳头、调节螺杆、调节螺母、手柄杆几个核心组成部分，固定钳身与长手柄为一体化锻造结构，从结构强度设计角度，一体化结构能避免拼接结构带来的应力集中问题，在大扭矩施力时不会出现钳身断裂、连接位变形的失效问题，

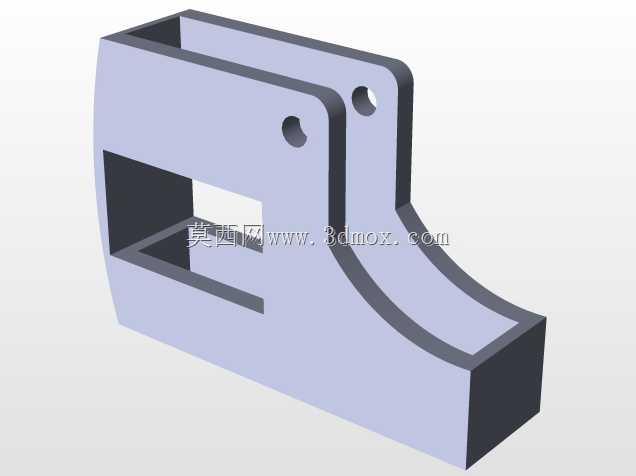

　　固定钳头的咬合齿采用斜向排布的锯齿结构，齿尖做了淬火硬化处理，咬合时齿尖能嵌入管件表层的氧化层或防锈层，保证施力过程中钳口与管件表面无相对滑动，同时齿形的倾斜方向与管件旋拧的受力方向匹配，施力越大咬合越紧，反向回退时能轻松松脱，不会出现卡滞咬死后无法取下的问题。活动钳头的滑动轨道与固定钳身的导向槽采用间隙配合设计，配合间隙控制在0.02-0.05mm之间，既保证活动钳头能沿导向槽顺畅滑动调节开口大小，又不会出现钳头晃动导致的夹持偏斜问题，活动钳头的咬合齿与固定钳头的齿形参数完全一致，两个钳口咬合时齿面能完全贴合管件外壁，保证夹持力均匀分布在管件接触面上，避免局部应力过大夹伤薄壁管材。调节螺杆与活动钳头尾部的连接采用T型槽嵌入式结构，

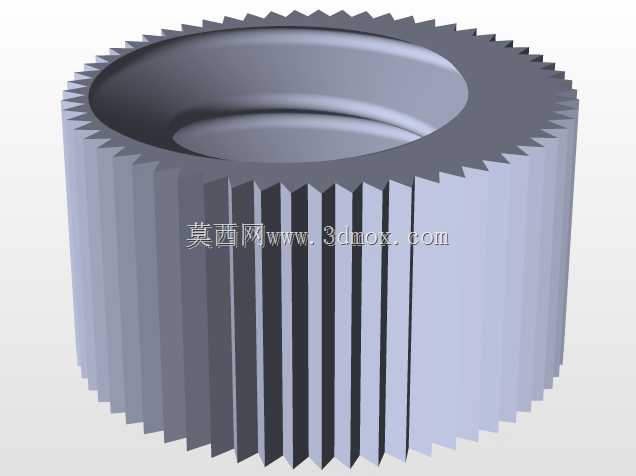

　　螺杆转动时不会带动活动钳头同步旋转，仅推动活动钳头沿导向槽做直线位移，调节螺母集成在固定钳身的中部位置，螺母与钳身采用过盈压装配合，不会随螺杆转动出现位移，螺杆的梯形螺纹传动副具备自锁特性，调节到对应开口尺寸后，施力过程中活动钳头不会受反作用力出现回退松脱的问题，无需额外的锁止结构就能保证夹持尺寸的稳定性。手柄部分采用长直杆结构，长度设计符合手动工具的力臂配比，按照常规成年人的施力上限计算，手柄长度能在人手施加300N握力时，钳口位置输出超过120N·m的夹持扭矩，足够应对DN15到DN50常规管径的镀锌钢管、不锈钢管的螺纹旋拧作业需求，手柄尾部做了圆弧过渡处理，避免长时间施力时硌伤手掌，同时手柄表面预留了防滑纹理的设计位置，可包覆橡胶防滑套提升握持摩擦力。从安装边界与适配尺寸来看，这款管钳的最大开口尺寸可覆盖60mm管径，整体闭合状态下的总长度控制在350mm左右，属于14寸规格的重型管钳，能适配绝大多数常规家装、工业运维场景的管材作业需求，钳头部分的最大厚度为28mm，能伸入狭窄的管路安装间隙完成作业，不会因为钳头过宽无法贴近墙面或设备外壁的管路接头。在结构设计过程中，所有受力部位的圆角过渡都做了应力仿真验证，固定钳身与手柄衔接的位置是应力集中最高的区域，该位置的截面厚度做了加厚处理，同时内圆角采用R5的大圆弧过渡，避免淬火过程中出现应力裂纹，也能在大扭矩施力时分散应力，防止钳身断裂。钳口锯齿的齿深设计为1.2mm，齿距3mm，

　　这个参数既能保证足够的咬合深度，又不会因为齿过深在管件表面留下过深的咬痕损伤管件表层，针对薄壁不锈钢管这类容易夹伤的管材，也可在钳口位置加装铜质或尼龙材质的保护套，避免咬合齿直接接触管材表面留下划痕。调节螺杆的行程设计为50mm，从最小开口0到最大开口60mm的调节过程仅需转动螺杆6圈，调节效率较高，螺杆头部做了限位挡边，防止调节到最大开口时活动钳头从钳身导向槽中脱出，螺杆尾部设计了一字型槽，可借助螺丝刀辅助调节，当钳头进入狭窄位置手指无法转动螺杆时，能借助工具快速调整开口尺寸。实际作业过程中，这款管钳除了夹持圆形管材，也可用于夹持六角形的管件接头、小型圆钢类工件，作为应急夹持工具使用，钳身整体采用合金钢锻造后整体淬火处理，表面做发黑防锈处理，能适应潮湿、多粉尘的工地作业环境，不会轻易出现锈蚀问题。
