这套双椭圆齿轮搭配连杆的传动结构,核心是利用非圆齿轮的节曲线非圆特性,实现输出端的变角速度传动,在需要非匀速周期运动的工况下,相比搭配凸轮机构的传动方案,整体结构更紧凑,传动过程的冲击载荷更小,长期运行的磨损量也更可控。从实际应用场景来看,这类结构常出现在轻工包装设备的送料工位、纺织机械的导纱往复机构、小型农用机具的排种驱动单元里,这些场景都不需要恒定的传动比,反而需要输出轴按照特定的周期规律改变转速,来匹配工位的动作节拍——比如包装机的送膜辊,在拉膜阶段需要快速转动,热封阶段需要短暂降速甚至停顿,用椭圆齿轮组搭配连杆的结构,不需要额外加装伺服控制系统做变速编程,纯机械结构就能实现稳定的周期变速,在低成本自动化设备里的适配性非常高。

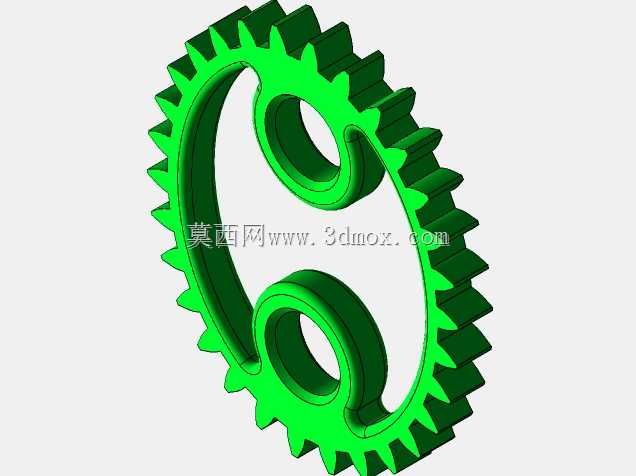

从功能特性上看,两个参数完全一致的椭圆齿轮做啮合传动,中心距固定为两个椭圆长轴半径之和,啮合过程中瞬时传动比随啮合点的位置变化而周期性改变,搭配连接两个齿轮回转中心的连杆,一方面可以保证两个齿轮的中心距始终保持固定值,避免传动过程中出现中心距偏移导致的卡滞、跳齿问题,另一方面连杆本身也可以作为动力输出的摆臂,直接带动执行构件做往复摆动,省去了额外的传动连接部件。齿轮的齿形是按照节曲线做展成加工的,每个轮齿的齿厚、齿槽宽都随节曲线的曲率变化做了适配,保证啮合过程中齿面接触应力均匀,不会出现局部应力集中导致的断齿问题,齿圈部分做了等宽的轮缘设计,既保证了轮齿的支撑强度,也尽可能控制了整体的转动惯量,降低变速过程中的惯性冲击。

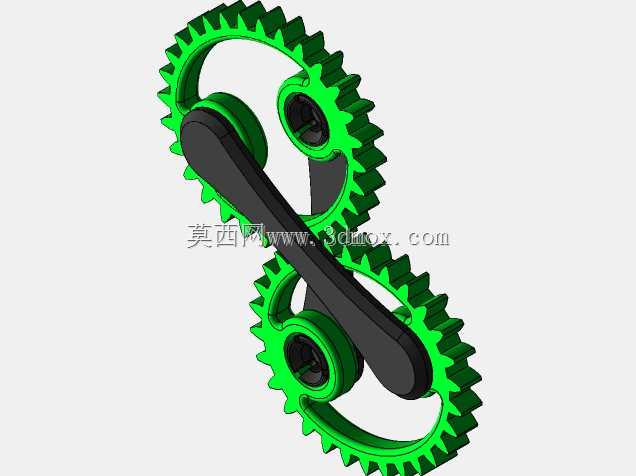

设计思路上,首先是根据目标工况的变速曲线确定椭圆的偏心率,偏心率越大,传动比的波动范围就越大,需要结合执行端的转速变化需求做计算,避免传动比波动过大导致的动载荷超标;其次是轮齿的排布,要保证两个椭圆齿轮在长轴、短轴位置啮合时,轮齿都能顺利进入啮合,不会出现齿顶干涉,所以在建模阶段需要反复做啮合干涉检查,调整齿顶高系数和顶隙值,尤其是椭圆曲率半径最小的长轴端点位置,要适当加大顶隙,避免齿顶与对方齿根发生剐蹭。连杆的两端分别与两个齿轮的轮毂部分做铰接配合,铰接孔的位置与齿轮的回转中心完全重合,孔内预留了轴承安装位,实际装配时可以加装深沟球轴承来降低铰接处的转动摩擦,连杆的截面做了变厚度设计,靠近铰接位置的厚度更大,承受摆动力矩的中段做了轻量化挖槽,在保证结构刚度的前提下降低整体重量。
从安装边界来看,两个齿轮的回转中心距是固定值,安装时需要保证两个齿轮的轴线平行度误差控制在0.02mm以内,否则会出现齿面偏载,加速轮齿磨损;齿轮的轮毂部分设计有标准的键槽孔,可以直接与传动轴通过平键连接,传动轴的支撑轴承需要选用能承受一定径向载荷的类型,因为椭圆齿轮传动过程中径向力会随啮合位置变化,比普通圆柱齿轮的径向力波动更大。整个传动组件的轴向尺寸比较紧凑,轮缘的最大外径出现在椭圆长轴端点位置,安装时要预留足够的径向空间,避免长轴位置的轮齿与周边的机架、其他部件发生碰撞,连杆摆动过程中的最大摆角由椭圆齿轮的传动比范围决定,安装前需要做运动仿真确认连杆的运动包络,避免摆动过程中与周边结构产生干涉。
实际使用过程中,这套结构的润滑方式可以采用脂润滑,因为传动线速度不高,不需要加装复杂的稀油润滑系统,定期在齿面和铰接位置补充润滑脂即可,维护成本很低。相比普通的圆柱齿轮定传动比结构,这种椭圆齿轮连杆组合的优势在于可以用纯机械的方式实现复杂的周期变速运动,不需要依赖电气控制,在一些供电不稳定、或者对成本控制严格的设备场景里,可靠性远高于电控变速方案,而且传动过程的运动规律完全由齿轮的节曲线形状决定,一旦加工装配完成,运动节拍就非常稳定,不会出现电控系统常见的程序跑飞、信号干扰等问题,非常适合在高可靠性要求的周期动作工位上使用。
