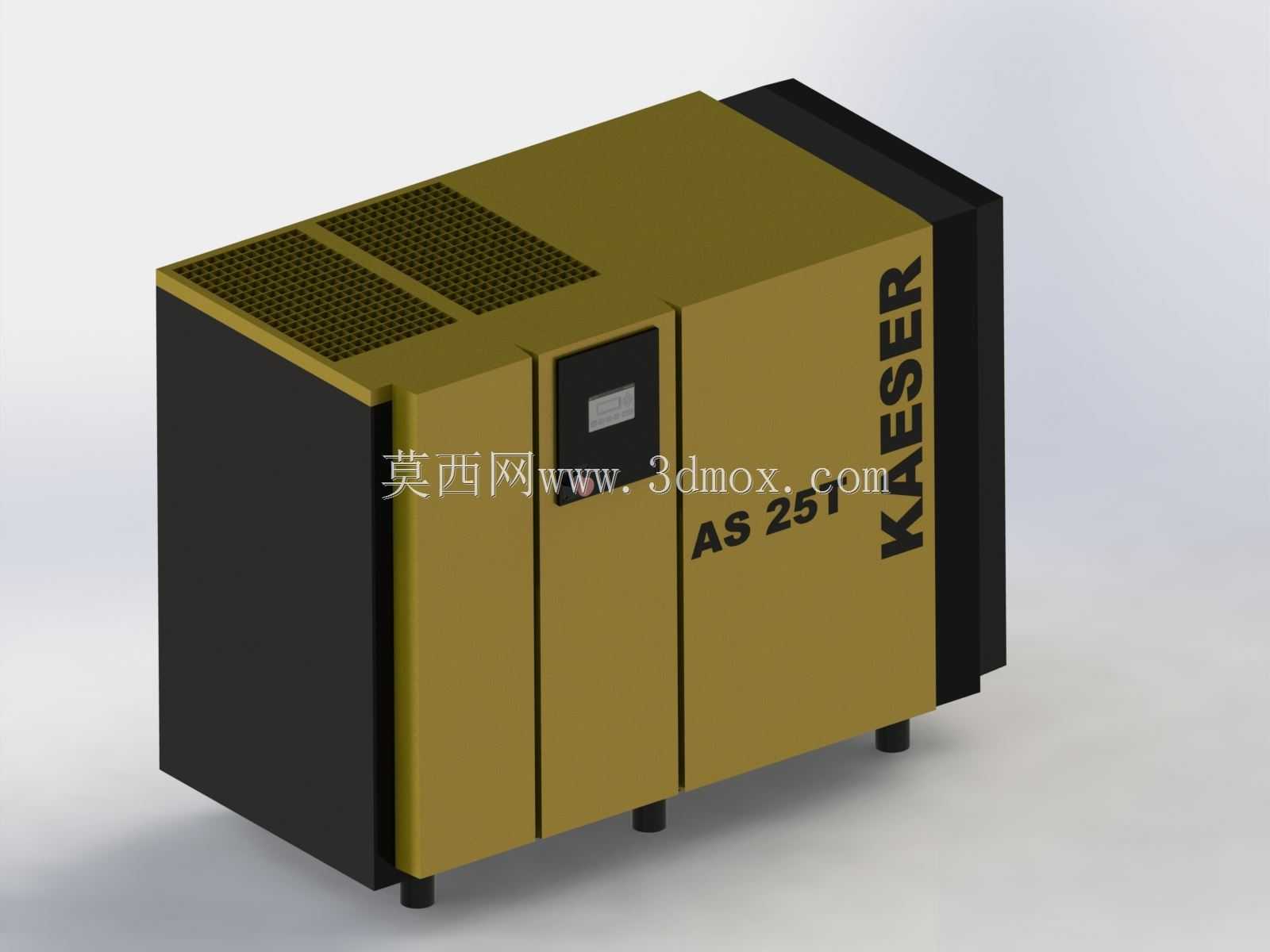

凯撒AS25T螺杆式空气压缩机组外观结构

　　这套凯撒AS25T空压机的三维结构，还原了固定式螺杆压缩机组的整机装配形态，做这类模型的时候最先要卡的是安装边界，毕竟工厂空压站的机位预留都是提前放线的，整机底部四个减震支脚的定位尺寸必须和现场预埋的安装孔位对齐，不能出现支脚悬空、和周边管线干涉的问题。从实际应用场景来看，这类25kW级别的螺杆空压机，大多给中小型机加工车间、汽车维修工位、小型自动化生产线提供稳定的压缩气源，给气动夹具、气动扳手、吹尘工位、气动阀门输送0.7-1.0MPa的压缩空气，相比活塞式空压机，它的运行噪音更低、输出气压波动更小，适合长时间连续开机的生产场景。

　　建模的时候最先确定的是整机的长宽高外轮廓，机组采用一体式箱式结构，左侧是主机和油气分离桶的安装腔，右侧是冷却器和排风通道，正面的检修门做了分块设计，中间嵌入的是控制器操作面板，日常点检的时候不用拆整个侧板，站在机组正面就能查看运行参数、调整压力设定值。机身侧面的竖向KAESER标识和AS25T型号标识，是按照实际设备的丝印位置做的贴图还原，顶部的通风格栅开孔率和实际设备一致，要保证机组运行时内部的热空气能顺畅从顶部排出，避免机箱内部积热导致高温跳机。

　　从功能结构来看，机箱内部的布局是按照气流走向设计的，外界空气从机箱下部的进风口进入，经过空气滤芯过滤后进入螺杆主机压缩，压缩后的高温油气混合物进入油气分离桶分离，润滑油经过冷却器降温后回到主机循环，压缩空气经过后冷却器降温、疏水阀排出冷凝水后从机组侧面的出气口送出，建模的时候虽然做的是外观结构，但各个舱室的分隔位置都和实际设备一致，后续如果要做内部管路细化、运维仿真的话，这个外装结构可以直接作为装配基准，不用重新调整机箱的配合尺寸。

　　安装层面要注意的是，机组底部的四个橡胶减震支脚是突出机箱底板的，建模的时候特意留了支脚的安装高度，现场安装的时候不需要额外做混凝土基础，只要地面平整度误差在2mm以内，直接把机组放在硬化地面上就能运行，接电口和出气口的位置都设在机组的后侧，和墙面的预留距离要留够至少800mm的检修空间，方便后期更换空气滤芯、油滤、油气分离器这些耗材。机箱的门板采用卡扣式固定，没有外露的突出螺丝，既可以降低运行时的共振噪音，也能避免车间内的灰尘、切削液溅到机箱内部的元器件上，防护等级可以满足一般工业车间的使用要求，不用单独做隔离机房。

　　做这类工业设备的外观模型，最容易出问题的是细节比例失调，比如操作面板的尺寸、通风口的格栅间距、支脚的直径大小，这些细节如果和实际设备偏差太大，放到厂区布局仿真、产线可视化场景里就会显得很假，这次建模的时候反复核对了设备的实际比例，各个外装部件的相对位置都做了对齐，门板之间的缝隙控制在2mm以内，和实际设备的装配间隙一致，冷却器侧的排风百叶角度也和实物一致，保证后续做气流仿真的时候，排风方向的参数设置能和实际情况匹配。另外机身的配色采用了凯撒品牌标志性的橄榄黄加黑色侧边的配色，表面做了哑光金属质感的处理，还原了设备实际的喷涂质感，没有做过度的反光效果，符合工业设备的实际外观特征。
