凯瑟螺杆式空气压缩机组外观结构

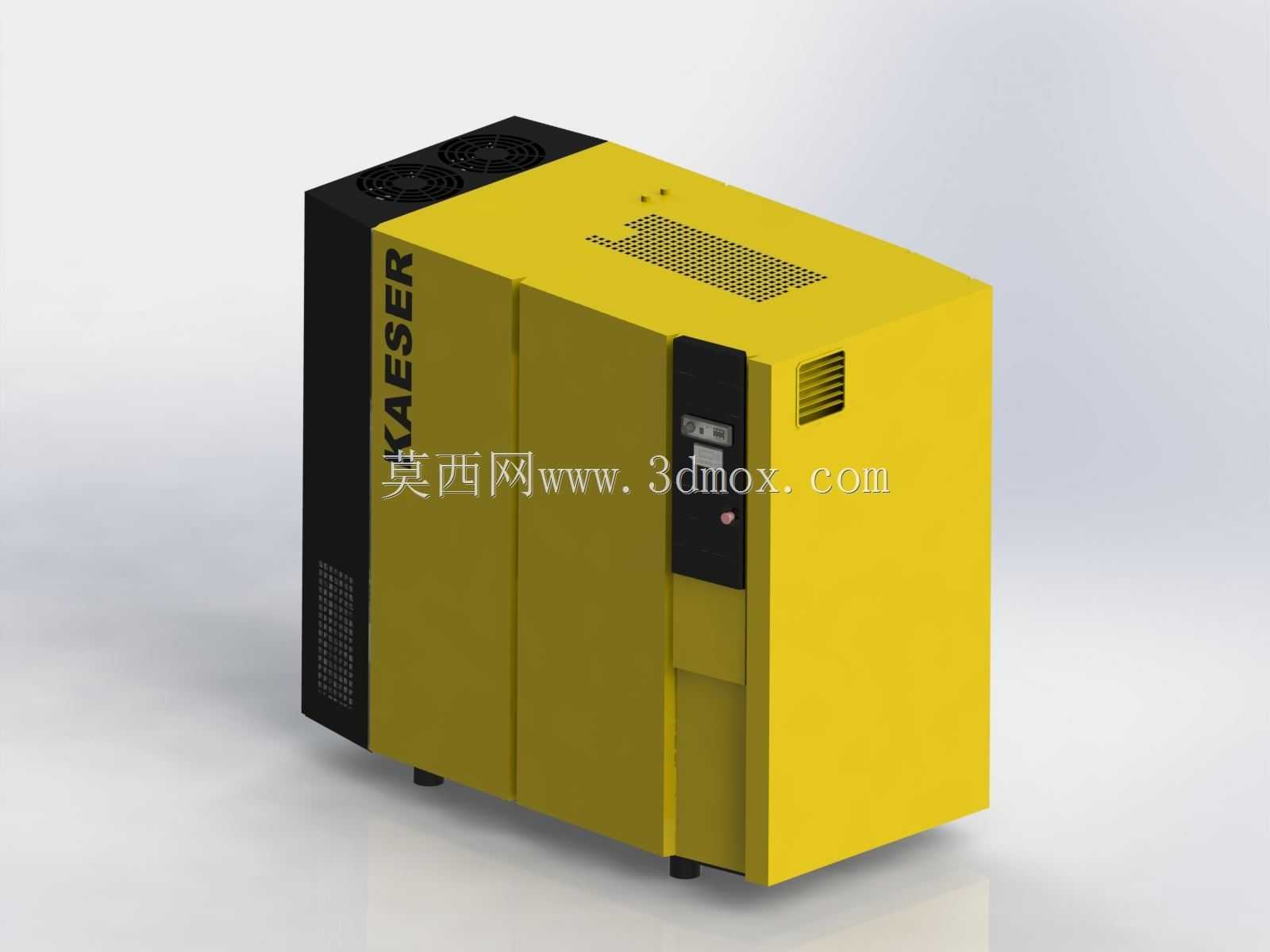

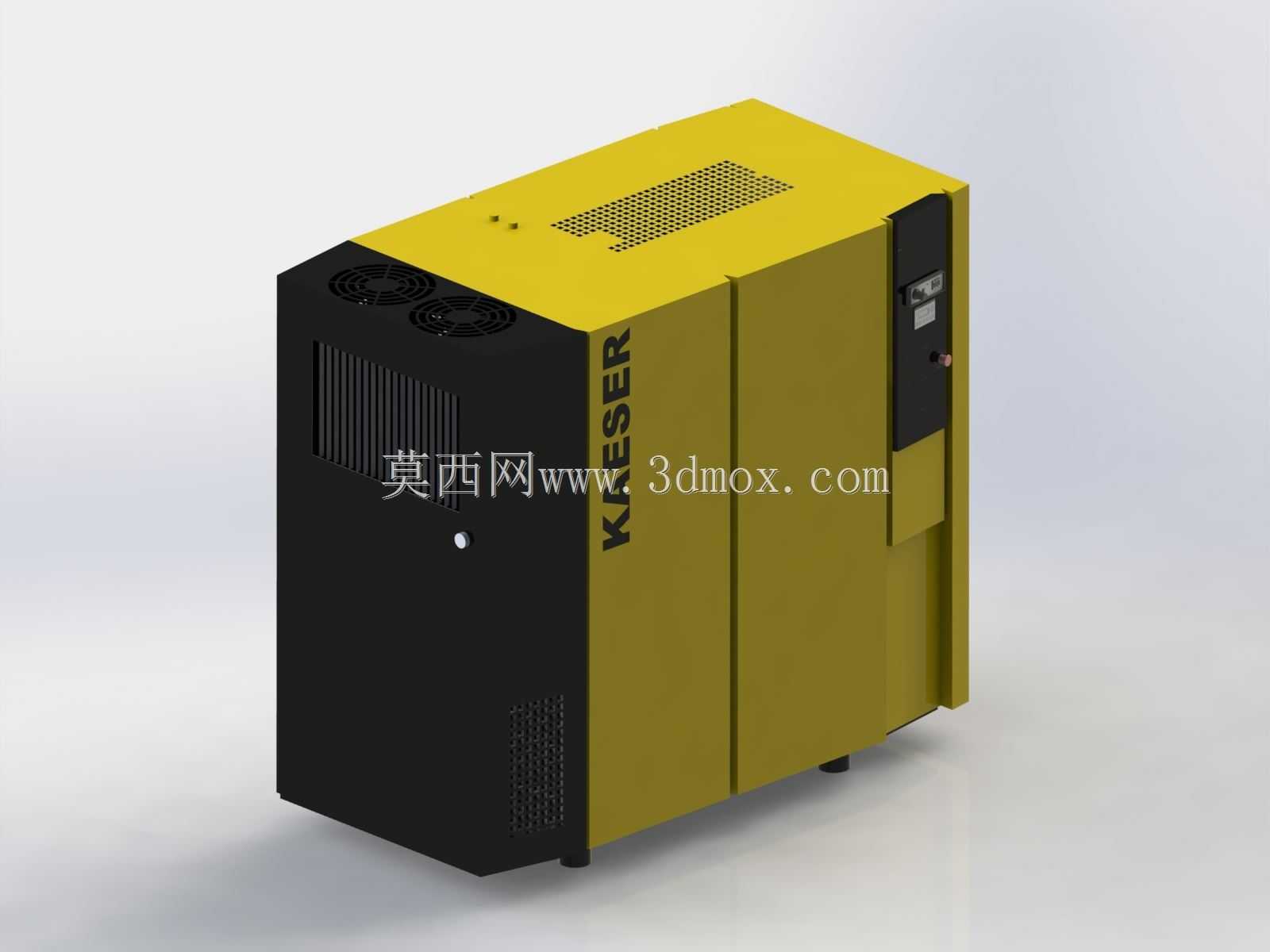

　　在机械加工、汽车零部件制造、食品包装、电子元器件组装等离散制造场景中，稳定的压缩空气气源是整条产线运行的核心动力源之一，气动夹具、气动拧紧工具、喷涂设备、气动输送装置、吹屑清洁工位都依赖持续稳定、压力波动可控的压缩空气供给，这款凯瑟系列螺杆式压缩机组的三维结构，完整还原了设备整机的布局逻辑与外部安装接口，可直接用于车间布局规划、设备进场动线模拟、配套管线对接设计等前期工程环节。从设备实际用途来看，该机型属于固定式螺杆空压机，主要面向中型生产车间的集中供气需求，可覆盖单车间10-20台气动设备的持续用气需求，相比活塞式空压机，其输出气压稳定性更高，运行噪音更低，连续运行时长更久，适合两班倒或三班倒的连续生产场景，设备内置的油气分离、冷却过滤结构可直接输出满足一般工业用气标准的压缩空气，若对接精密用气工位，仅需在后端追加精密过滤模组即可，无需额外改造主机结构。从功能特性的结构设计来看，整机采用分体式舱室布局，左侧黑色舱段为动力与压缩主机舱，顶部设置的两组轴流散热风扇可直接将主机运行产生的热量向上排出，避免热空气在车间低位堆积，侧面的通风格栅采用竖向长条开孔搭配下部细密防尘网的组合设计，既保证进风通量满足散热需求，又能阻挡车间内的金属切屑、浮尘进入舱内附着在主机散热片上，降低日常运维的清洁频次；右侧橄榄黄色舱段为油气分离与控制舱，正面的嵌入式控制面板集成了压力显示、运行状态指示、故障报警与急停按钮，操作高度刚好匹配成年操作人员站立时的视线与手部操作范围，

　　无需弯腰或抬手即可完成参数查看与常规操作，舱门采用快拆式铰链结构，日常更换油滤、空滤时无需完全拆卸门板，即可完成常规保养操作。设计思路上，整机采用方箱式一体化结构，所有部件均集成在共同的底座框架上，底座下方预留的四个减震垫安装位，可直接匹配工业橡胶减震器或阻尼减震器，安装时无需额外浇筑复杂的设备基础，只要车间地面平整度满足每米误差不超过2mm即可直接就位固定，大幅缩短设备安装的施工周期；设备的进出气接口、电源接口均设置在机身背部靠下位置，对接车间管线时可直接走地面线槽或低位桥架，不会占用机身正面与侧面的操作维护空间，机身侧面预留的品牌标识位采用凹陷式设计，避免日常搬运、设备移位时剐蹭导致标识脱落。从外形尺寸与安装边界来看，

　　该机型整机宽度约1.2米，深度约1.8米，高度约1.6米，属于中型固定式空压机范畴，设备就位时需要在机身左侧预留不小于0.8米的维护开门空间，右侧预留不小于0.6米的管线操作空间，背部预留不小于0.5米的散热进风空间，顶部预留不小于1米的热风排出空间，避免散热气流受阻导致设备高温报警；机身底部的四个支撑脚间距为横向0.9米、纵向1.4米，设计安装基础时可直接按照该尺寸预埋地脚螺栓孔，或放置在配套的设备减震台座上，若采用架空安装，需要保证台座承重不低于1.5吨，匹配设备满油运行时的总重量。在三维建模的细节还原上，该模型完整保留了机身所有外部结构特征，包括顶部散热格栅的开孔密度、侧面通风口的筋条间距、控制面板的按键布局、舱门的拼接缝隙、

　　底座的吊装孔位置，在做车间数字化布局时，可直接导入产线仿真软件，模拟设备进场时的通道宽度需求、日常维护时的人员操作空间、与周边管线桥架的干涉情况，避免后期施工时出现空间冲突；对于做设备外观改型、配套隔音罩设计的工程师来说，该模型的外轮廓精度可直接作为设计基准，无需重新测绘整机尺寸，大幅缩短前期设计的测绘周期。需要注意的是，该模型还原的是设备外部结构，内部主机、电机、管路的详细结构未做完全还原，在做整机内部结构仿真、热力学分析时，还需要补充内部部件的详细参数，但对于车间布局、设备选型匹配、外部配套结构设计来说，现有模型的精度完全可以满足工程需求。在实际选型匹配时，该机型的排气量、排气压力参数可覆盖大部分通用制造场景的用气需求，若车间存在大量大耗气设备，可采用多台并联的方式布置，安装时可将多台同型号设备并排布置，统一接入车间主供气管道，设备之间预留不小于1米的间距即可满足维护与散热需求，无需额外加大间距。
