凯撒压缩空气系统成套设备三维结构

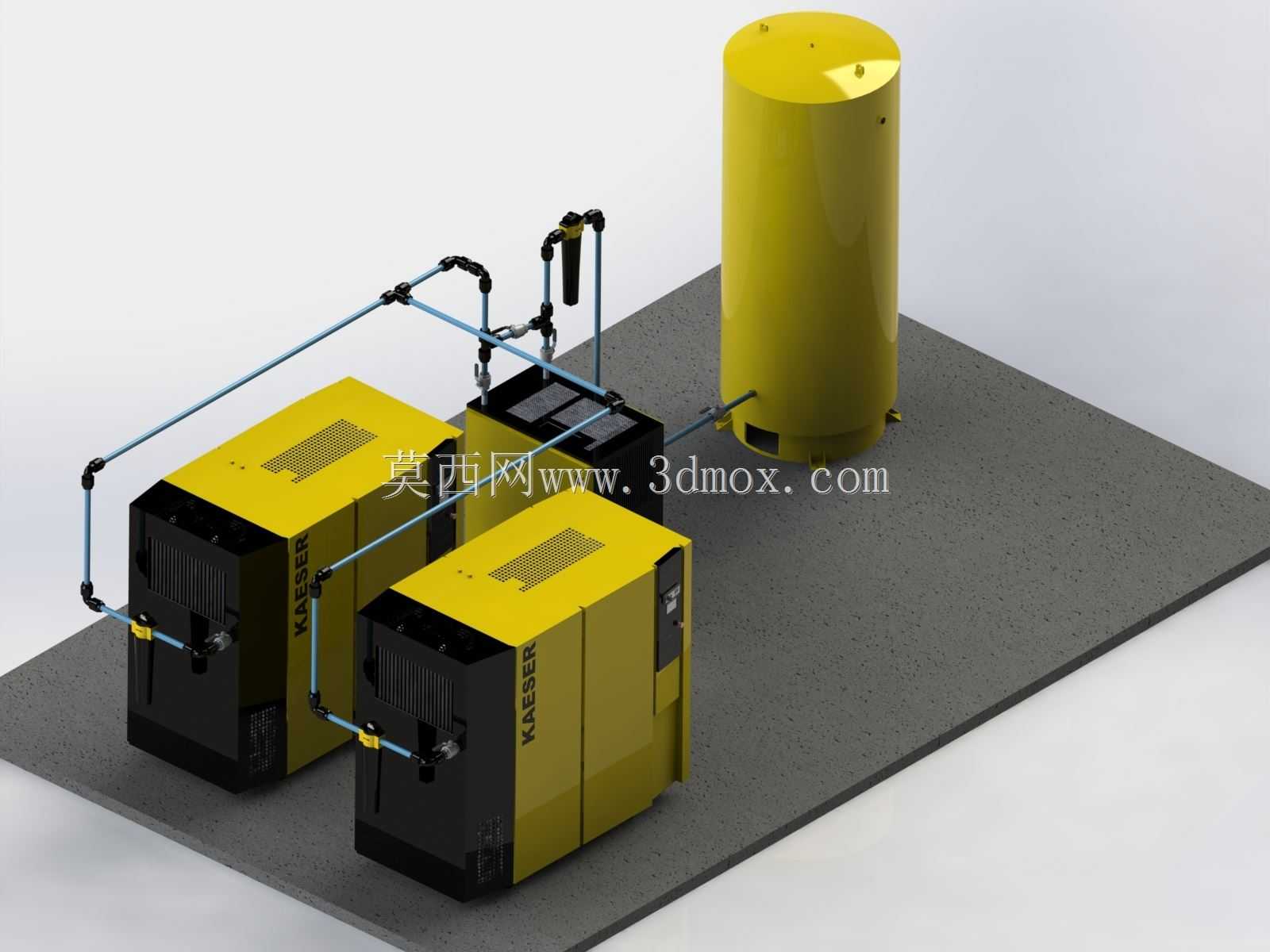

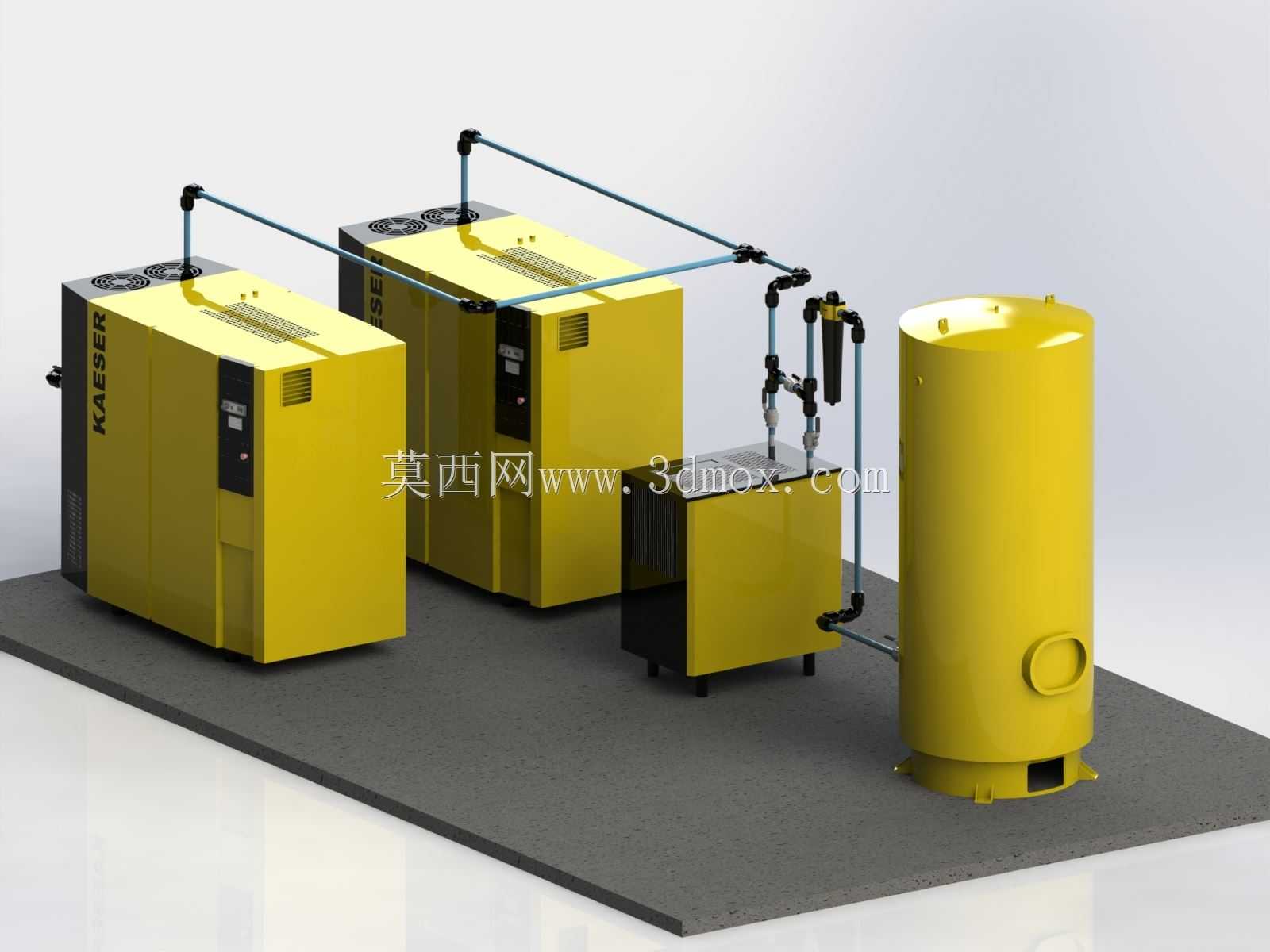

　　这套三维结构还原的是工业现场常用的压缩空气制备与处理成套机组，核心包含两台螺杆式压缩主机、一台冷冻式干燥处理单元、一台立式储气罐以及连接各单元的工艺管路与阀组，整体布局完全贴合中小型生产车间空压站的实际排布逻辑。在实际工业场景中，这类空压系统是气动执行元件、气动仪表、吹扫工艺、气动工装的核心动力源，广泛应用于机械加工车间、装配生产线、食品加工包装工段、酒店后勤动力配套等场景，为全厂区提供压力稳定、洁净度达标的压缩空气介质。从设计思路来看，整套机组采用一字排开的落地式布局，压缩主机紧邻布置在靠近厂房外墙的位置，便于主机散热风道直接对接室外排风通道，减少热风在机房内的循环滞留；干燥处理单元布置在两台主机的出气汇流端，

　　压缩空气从主机排出后直接进入干燥单元脱除水分与油雾，避免湿空气进入后续管路造成阀件锈蚀、气动元件卡滞；立式储气罐布置在整套系统的最末端，既可以缓冲压缩空气输出的压力脉动，稳定管网压力，也可以通过罐体扩容实现初步的油水沉降，减轻后端干燥过滤单元的处理负荷。外形与安装边界方面，单台螺杆压缩主机采用长方体箱式封闭结构，底部预留标准减震垫安装位，设备四周预留不小于800mm的检修操作空间，尤其是主机侧门的开合方向完全避开管路与相邻设备，保证日常维保更换油滤、空滤时不需要额外拆解周边部件；干燥处理单元的体积远小于压缩主机，底部同样配置可调式支撑脚，可根据现场地面平整度调整设备水平度，其进出口管路采用硬管加活接的连接方式，

　　便于后期设备更换时快速拆装；立式储气罐为圆柱形承压结构，底部采用三支点式支腿固定，安装时需要保证罐体垂直度偏差不超过千分之一，避免长期承压造成支腿受力不均，罐体顶部预留安全阀、压力表的安装接口，侧面设置排污阀接口，位置距离地面高度控制在300mm左右，方便日常手动排污操作。管路设计上，主机出气端的水平管路设置千分之三的倾斜坡度，坡向储气罐方向，避免管路内凝结的冷凝水倒流回压缩主机腔体内造成润滑油乳化；管路的固定支架间距严格按照压缩空气管路设计规范设置，在弯头、阀组位置额外增加加固支架，避免设备启停时的气流脉动造成管路振动异响；阀组全部布置在干燥单元与储气罐之间的操作通道侧，所有阀门的操作手柄高度统一设置在距离操作地面1.2m至1.

　　5m区间，操作人员站在地面即可完成阀门开闭操作，不需要额外登高作业。整套结构建模时完全还原了设备的外部接口位置、检修门开合范围、散热风口朝向，在进行空压站布局设计时，可以直接套用该模型进行厂房内的设备排布校验，提前核对设备运输通道宽度、检修空间预留、管路走向是否与厂房内其他管线、梁柱结构产生干涉，避免现场安装时出现布局冲突返工的问题。不同于单一设备模型，这套成套系统模型还原了各设备之间的连接逻辑与相对位置关系，能够帮助设计人员直观理解压缩空气从制备、净化到储存的完整流程，在进行类似项目的空压站设计时，可以直接参考该布局逻辑调整设备数量与罐体容积，快速完成不同规模空压站的方案排布。
