大柱头螺钉帽组件结构三维设计

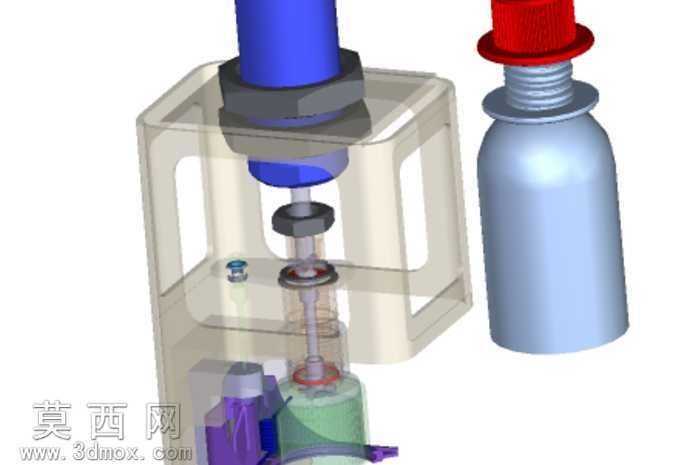

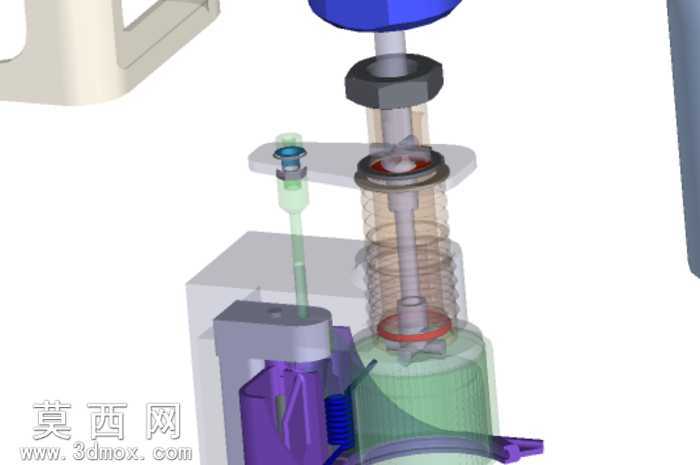

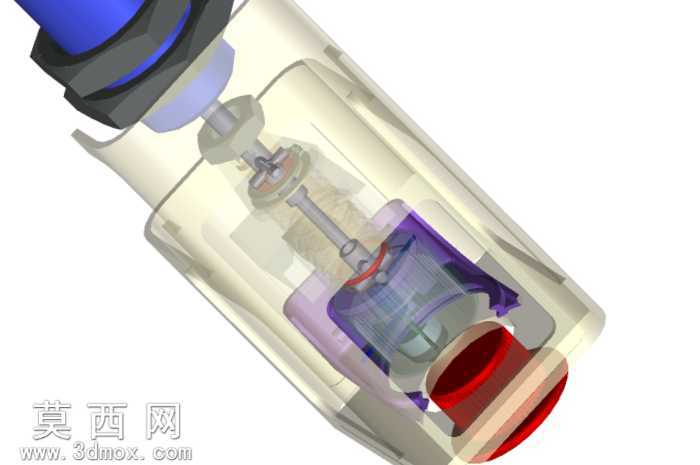

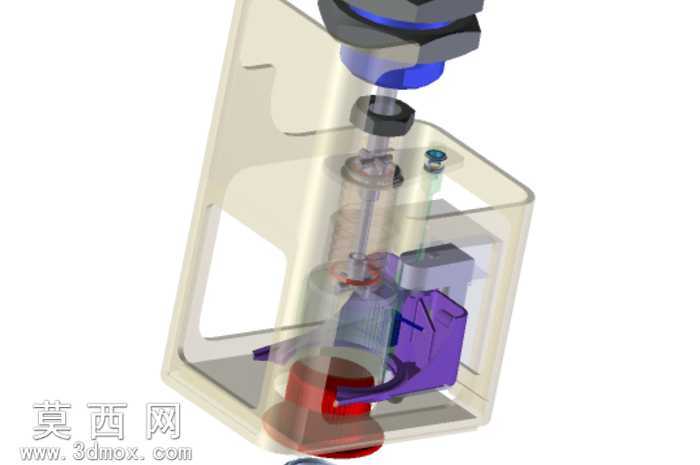

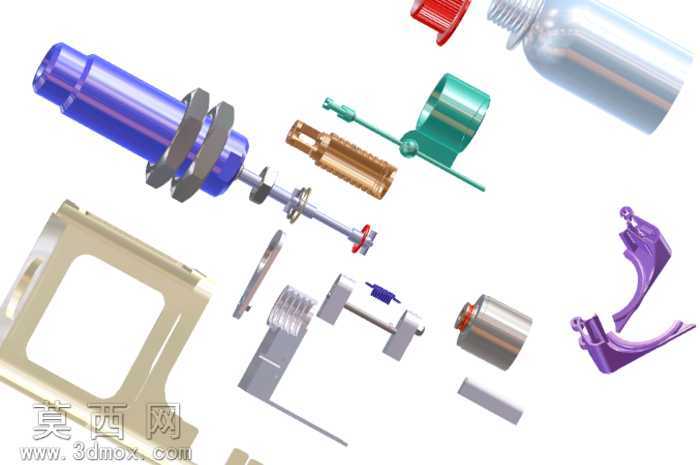

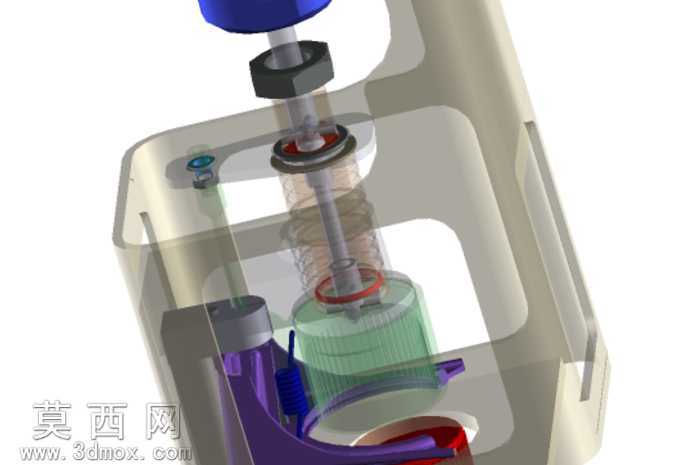

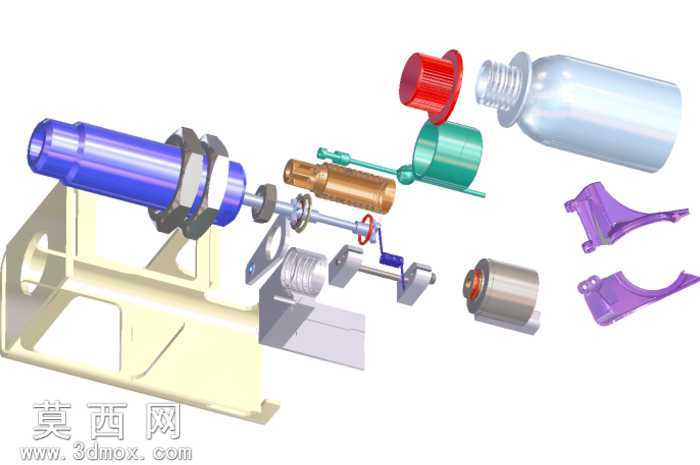

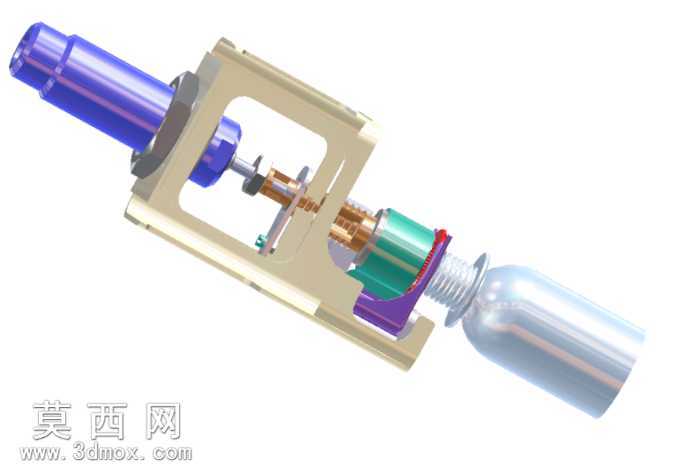

本作品为大柱头螺钉帽配套组件的三维结构设计，建模过程中严格遵循机械紧固件的通用尺寸规范，对各零件的配合公差进行了精准设定，确保装配后各部件运动顺畅无干涉。建模阶段先完成核心螺钉杆的参数化绘制，对螺纹牙型采用扫描切除方式生成，还原标准螺纹的牙距、牙型角细节，保证螺纹连接的啮合精度；随后依次构建柱头压合结构、内部弹性卡接件、端部密封旋盖等配套零件，每个零件的倒角、退刀槽、配合止口等工艺细节都做了完整还原，避免出现无法落地加工的非工艺结构。材质与渲染阶段，针对不同零件的实际用材赋予对应材质属性：外部透明壳体采用半透明聚碳酸酯材质，调整折射与粗糙度参数还原工程塑料的通透质感，可直观观察内部结构；金属螺钉、弹性卡件采用镀锌钢材材质，添加细微的金属磨砂纹理与环境反射效果，还原金属机加工件的真实质感；端部密封件、内部缓冲件采用丁腈橡胶材质，调整漫反射与凹凸参数表现橡胶的哑光弹性特质；顶部操作端采用工程塑料与防滑橡胶复合材质，还原手持操作部件的防滑纹理细节。结构设计上，该组件采用螺旋旋合加内部弹性卡紧的双重锁紧结构，相比普通螺钉帽具备更好的防松脱性能，透明外壳的设计既可以直观观察内部锁紧状态，也能起到防尘防异物侵入的作用，内部的弹性缓冲结构可以抵消一定的振动载荷，避免螺纹连接在振动工况下出现松退。设计过程中对所有配合面做了间隙校验，确保滑动配合面预留合理的装配间隙，过盈配合面设定符合工艺要求的过盈量，整体装配完成后可完整模拟螺钉帽的旋紧、锁止、拆卸全流程动作，各零件无错位、无穿模，结构逻辑清晰，可直接用于紧固件结构教学、产品结构优化参考以及相关机械产品的配套选型参考。
