环形智能穿戴LED电池手环结构设计

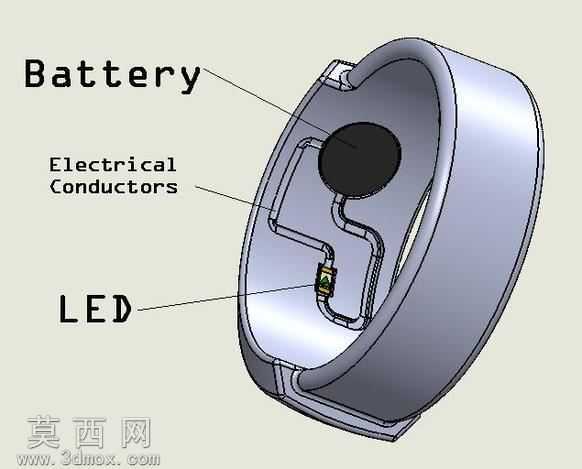

本作品为环形可穿戴电子设备的三维结构设计，整体采用C型开口环的形态，适配人体腕部佩戴的弧度需求，建模过程中精准把控环体的内外径尺寸与壁厚参数，保证佩戴贴合度的同时预留足够的内部元器件容纳空间。模型对内部功能组件做了清晰的分层布局设计，首先是电池模块的安置，选用SR416SW-337型号纽扣电池作为供电单元，在环体一侧预留匹配电池尺寸的圆形嵌槽，槽位边缘设置卡扣式限位结构，既可以固定电池避免佩戴过程中移位，也方便后续更换电池时的拆装操作。其次是导电线路的排布设计，沿环体内壁的走线槽铺设电导体，走线槽做了下沉式处理，将导电线路完全嵌入环体内部，避免线路外露造成磨损或短路，线路走向经过优化，以最短路径连接电池与LED组件，减少电能传输过程中的损耗。LED组件设置在环体对应佩戴时腕部外侧的位置，选用型号为apg1608的LED元件，预留的元件安装位做了定位凸点设计，保证LED安装后角度准确，光线向外投射不受遮挡。环体主体材质选用亲肤硬质塑料，建模时对表面做了哑光质感的渲染处理，边缘位置全部做圆角过渡，避免佩戴时产生硌手感，内部各组件的装配间隙经过反复校核，保证各部件安装后无干涉，整体结构紧凑合理，在有限的环形空间内完成供电、导电、发光功能的集成，兼顾佩戴舒适性与功能实用性，还原了可穿戴智能手环的内部结构逻辑与装配关系。
