DN500立式搅拌反应罐体结构设计

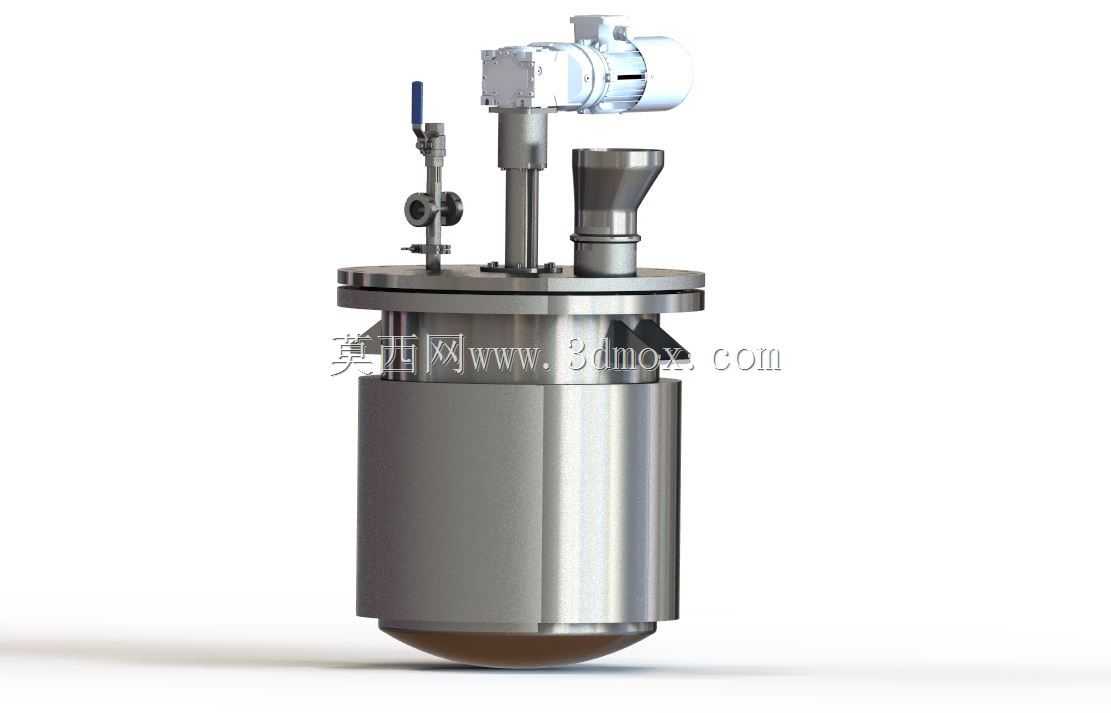

　　在精细化工、医药中间体合成、食品配料均质这类需要密闭带压完成物料混合反应的生产场景里，这类公称通径500mm的立式搅拌反应罐体是车间中试线、小批量量产线的核心承压设备，区别于大容积量产级反应釜，该规格的罐体适配单批次500L以内的物料处理需求，多用于配方调试、小批量高附加值产品生产，安装时不需要预留超大的厂房吊装空间，常规3吨级行吊即可完成整机组装就位。从结构设计逻辑来看，罐体采用下椭圆封头+直筒段+上平盖的组合结构，直筒段内径严格匹配DN500的公称通径要求，筒壁厚度根据常用的0.6MPa常压带搅拌工况做了等强度校核，下封头采用标准椭圆封头结构，卸料口设置在封头最低点，避免罐内残液积存，减少批次生产后的物料残留与清洗工作量。

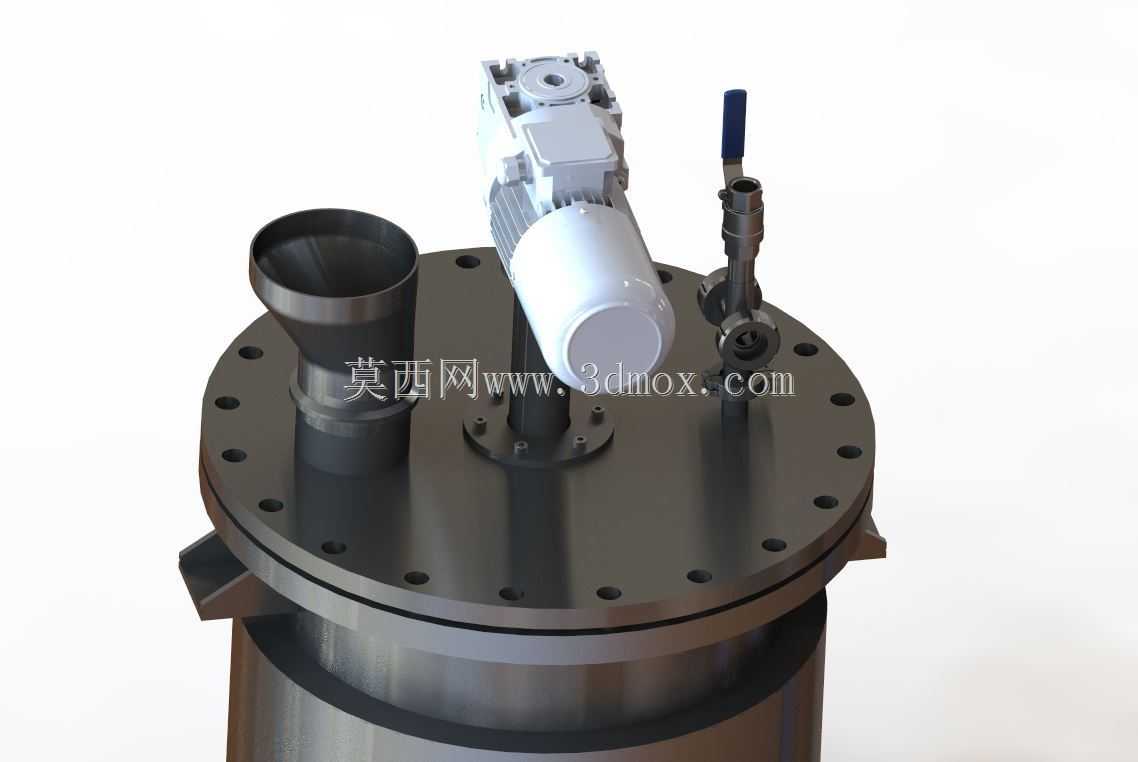

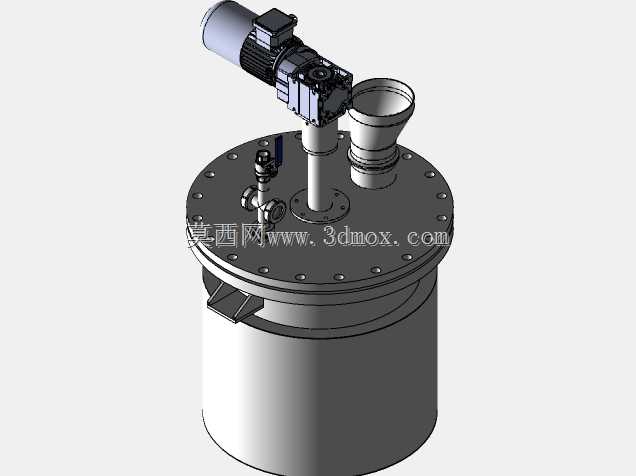

　　上盖部分采用快开式法兰压紧结构？不对，该模型的上盖为固定式法兰连接，盖体上预留了多个工艺接口：居中位置安装搅拌轴的密封与传动基座，侧边分别设置了带阀门的进料/排气接口、加料斗接口，其中搅拌传动部分采用立式减速电机直连搅拌轴的结构，省去了皮带传动的张紧维护环节，轴封位置预留了机械密封的安装空间，可适配有毒、易挥发物料的密闭反应需求，避免生产过程中的物料泄漏与废气无组织排放。搅拌轴伸入罐内的长度经过匹配核算，轴端搅拌桨的位置距离下封头内壁预留了足够的安全间隙，既保证搅拌过程中罐底物料不会出现沉积死角，也避免搅拌桨转动时刮蹭罐体内壁造成衬层损坏或者金属碎屑混入物料。侧边的手动阀门接口可兼顾进料、取样、排气多重功能，阀门采用直通式结构，

　　流道通畅不易积存物料，适配粘度在10000cp以内的流体物料输送。安装边界方面，罐体直筒段外径约550mm，含上盖传动电机的总高度控制在1800mm以内，设备就位时需要在罐体支脚位置预留对应的地脚螺栓安装孔，周边预留不小于600mm的操作维护空间，方便操作人员完成阀门操作、加料、设备巡检等日常工作。设计过程中重点考虑了搅拌工况下的动平衡校核，搅拌轴的长径比控制在合理区间，避免高转速搅拌时出现轴系晃动，影响机械密封的使用寿命；上盖的各个接口位置做了加强筋补强，避免频繁拆装管路或者阀门操作时造成盖体变形，影响法兰面的密封性能。罐体外部可根据工艺需求加装夹套结构，用于通入蒸汽、冷却水完成罐内物料的升温、降温控温，

　　该模型的筒体外侧预留了夹套焊接的加工余量，后续可根据实际工艺需求拓展温控功能。在实际生产应用中，这类小容积反应罐可独立完成单批次的配料、搅拌、反应、暂存全流程工序，也可多台串联组成连续化小批量生产线，适配多品种小批量的柔性生产需求，设备整体结构紧凑，拆装维护方便，搅拌组件、密封件都采用标准件选型，后期运维更换配件的通用性较强，不需要定制特殊规格的易损件。从建模细节来看，各个法兰连接面的螺栓孔位置、密封槽尺寸都严格遵循相关压力容器标准，阀门的操作手柄位置、电机的接线盒朝向都做了符合实际操作习惯的布局，没有出现干涉问题，可直接用于设备选型阶段的方案展示、生产车间的布局规划模拟，也可作为同类型罐体结构设计的参考模板，帮助设计人员快速完成同规格设备的结构细化，减少重复建模的工作量。需要注意的是，该结构的设计承压为常规常压工况，若用于高压反应场景，需要重新校核筒壁、法兰、封头的壁厚，更换对应压力等级的密封件与阀门组件，搅拌轴的轴封结构也需要根据压力等级做对应调整，避免出现安全隐患。
