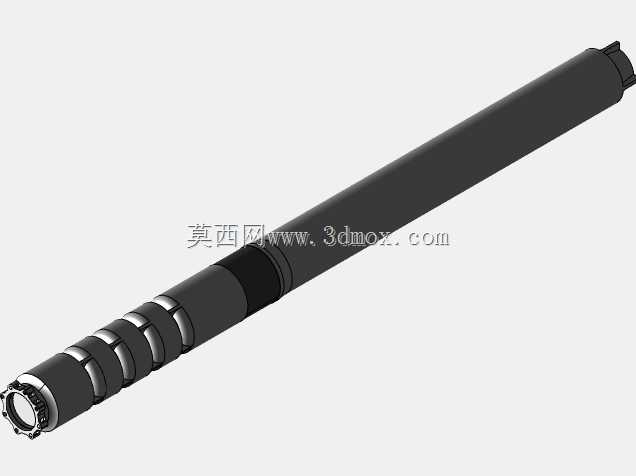

DN175规格潜水式深井提水泵结构

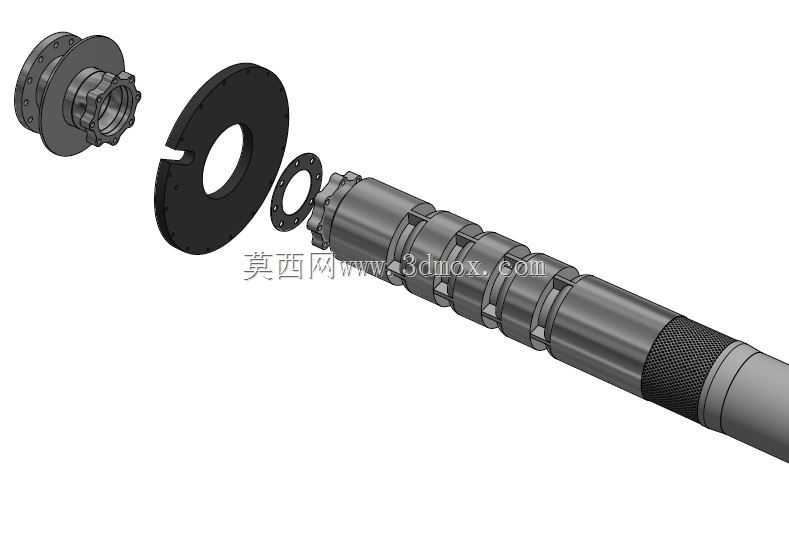

　　这款DN175规格的潜水式提水设备，主要适配大口径深井取水、矿区疏干排水、建筑基坑降水这类需要将设备整体潜入液面以下作业的场景，和地面安装的泵组不同，它不需要搭建专门的泵房主基础，也不用复杂的引水辅助流程，下潜到设定水位后接好出水管道与供电线路即可投入运行，在农村集中供水、地热井取水、地下工程排水作业中应用十分广泛。从结构拆分来看，整个泵体采用长轴式多级叶轮串联布局，进水端设置了带过滤间隙的法兰连接座，既可以通过法兰和井壁护管、出水扬水管实现刚性对接，也能阻挡大粒径砂石进入泵腔打坏叶轮；相邻叶轮段之间通过定位止口配合密封件实现轴向压紧，避免高压水从级间间隙回流损失扬程，泵轴中段加工有滚花防滑段，方便装配时夹持定位，

　　也能提升轴套与轴体的配合抱紧力，防止长期高速运转时轴套出现周向窜动。设计过程中优先考虑了水下作业的受力特性，泵体整体采用细长圆柱构型，外径严格控制在175mm的适配边界内，能够顺利下入对应口径的井管，不会出现卡滞剐蹭井壁的问题；顶部的连接法兰预留了均匀分布的螺栓孔位，孔位公差按照管路法兰通用标准设计，可直接匹配同规格的标准扬水管法兰，不需要额外加工过渡转接件。进水侧的密封压盘采用带缺口的圆盘构型，缺口位置对应电缆出线通道，既可以压紧进水段的机械密封组件，也能对穿入泵体的供电电缆形成定位防护，避免电缆在水流冲击下晃动磨损密封结构。叶轮级的壳体采用等直径分段设计，每一段的配合止口尺寸统一，加工时可以一次装夹完成内外圆加工，

　　有效控制同轴度误差，降低泵轴运转时的径向跳动量，减少轴承磨损速度。在安装边界上，泵体整体轴向长度根据级数匹配扬程需求，各分段连接后同轴度公差控制在0.05mm以内，连接法兰的端面跳动不超过0.03mm，保证和扬水管对接后整体管路的直线度，避免下井过程中出现弯折；进水端的过滤间隙控制在3mm以内，既能保证进水通流面积满足额定流量需求，也能阻挡粒径超过2mm的固体颗粒进入泵腔，适配含少量砂粒的地下水取水工况。实际作业时，泵体完全潜入水下，电机段和泵体直联传动，没有长轴传动的功率损耗，多级叶轮逐级对水体做功，能够将深层地下水提升至地面输送管网，相比传统的长轴深井泵，它的传动环节更少，水下运行的振动更小，

　　日常维护只需要定期提泵检查密封件与叶轮磨损情况即可，不需要对地面传动装置做频繁调校。结构设计上还充分考虑了装配工艺性，所有回转类零件均采用同轴回转构型，适合数控车床批量加工，相邻段的连接螺栓采用统一规格，装配时不需要区分螺栓型号，能够有效提升现场装配与后期检修的效率；泵轴上的叶轮定位轴肩尺寸按照过盈配合要求设计，装配时通过热装工艺即可完成叶轮固定，不需要额外的定位销件，减少了零件数量也降低了应力集中的风险。
