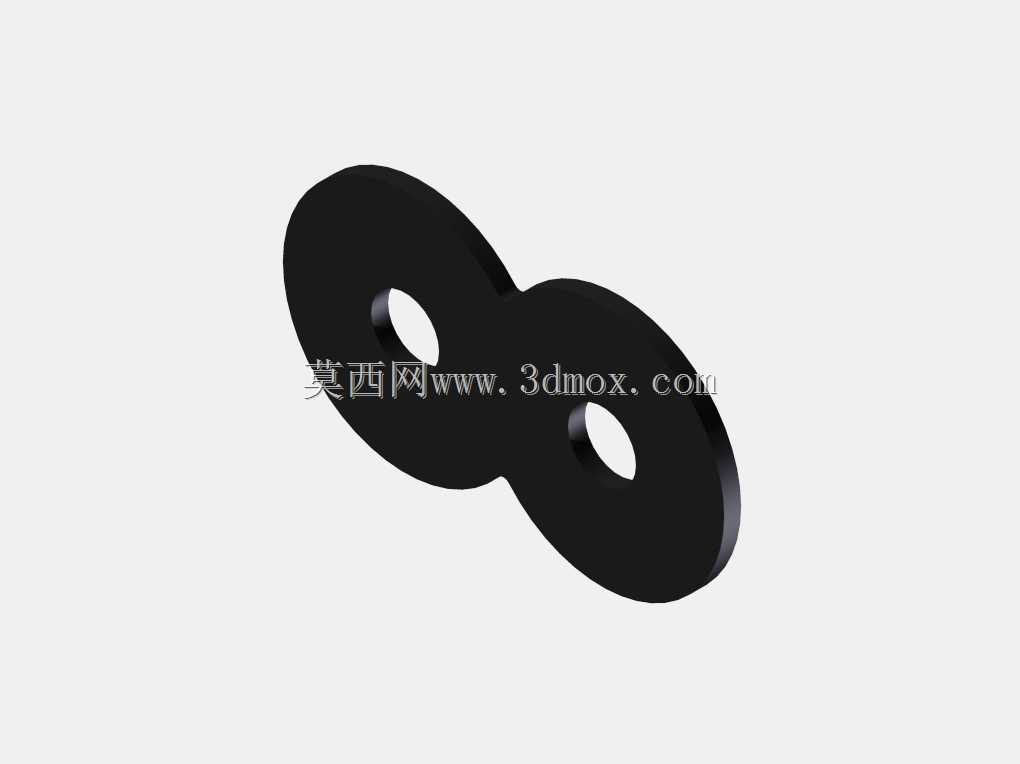

双孔连接8字形金属固定夹结构设计

　　在轻工装配、小型设备机架搭建、线束及管路辅件固定场景中，这类双孔8字形固定夹是使用频率极高的小尺寸连接件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往直接套用标准件库的通用模型，到实际装配阶段才会出现干涉、夹紧力不足、安装孔位错位等问题。从实际工程落地的角度看，这类夹件的核心作用是通过两个同轴度可控的安装孔位，实现相邻两个构件的面贴合压紧，区别于单孔垫片的单点固定，8字形的连体结构可以让两个固定点的相对位置完全固定，不需要在装配时反复调整孔位对齐度，尤其适合在薄壁型材、钣金机架的拼接位置使用，能够大幅减少现场装配的调校时间。

　　设计这类夹件的时候，首先要明确安装边界的约束条件：两个安装孔的中心距是核心尺寸参数，需要匹配对应使用场景下的标准孔位间距，比如常见的20mm、30mm型材槽孔间距，或是小型电气元件的固定脚间距，孔位的公差需要控制在±0.1mm以内，避免出现孔位偏差导致螺丝无法顺利穿入的问题。夹件的本体厚度需要根据所需的夹紧力核算，太薄的夹件在螺丝锁紧时会出现翘曲变形，导致两个贴合面无法完全压实，长期受振动影响会出现螺丝松动；太厚的夹件则会增加不必要的材料成本，同时占用过多的安装空间，在紧凑结构中容易和周边构件产生干涉。夹件的两个环形压紧面需要做平整化处理，边缘位置要设计微小的倒角，既可以去除冲压或机加工产生的毛刺，避免安装时划伤操作人员或构件表面，也能让压紧力更均匀地分布在接触面上，不会出现应力集中导致的构件表面压痕。

　　从结构形态上看，8字形的连体结构相比两个独立的平垫片，优势在于装配时不需要分别对位两个垫片，夹件本身就可以作为两个安装点的定位辅助，尤其是在竖直面、仰装面这类操作空间受限的安装位置，连体结构不会出现单个垫片掉落的问题，能够有效提升装配效率。夹件的内孔直径需要比配套使用的螺丝外径大0.2-0.5mm，预留足够的安装调整余量，抵消构件加工时产生的孔位微小误差，但是间隙也不能过大，否则会失去定位作用，导致两个被连接件出现相对位移。夹件的外轮廓边缘要做圆弧过渡，避免尖锐的直角在设备运行过程中剐蹭周边的线束、软管，或是在设备维护时造成安全隐患。

　　在实际应用场景中，这类夹件除了常规的金属构件拼接固定，还可以用于薄壁钣金壳体的合页位置辅助压紧、小型传感器的安装支架固定、气动管路的管夹配套基座等场景，不同场景下可以根据使用需求调整夹件的材质和表面处理方式，比如在潮湿腐蚀环境中使用的夹件可以做镀锌或发黑处理，在需要绝缘的场景中也可以采用工程塑料材质加工，但核心的8字形双孔结构逻辑是通用的。建模过程中需要重点关注两个孔的同轴度、两个压紧面的平面度，以及本体和安装面的贴合间隙，这些细节参数直接决定了夹件实际使用时的可靠性，很多新手建模时只画出外形轮廓，忽略了公差配合和工艺细节，到实际生产装配阶段就会出现各种适配问题，这也是小尺寸连接件设计最需要注意的要点。
