1.25规格可调支撑脚结构设计

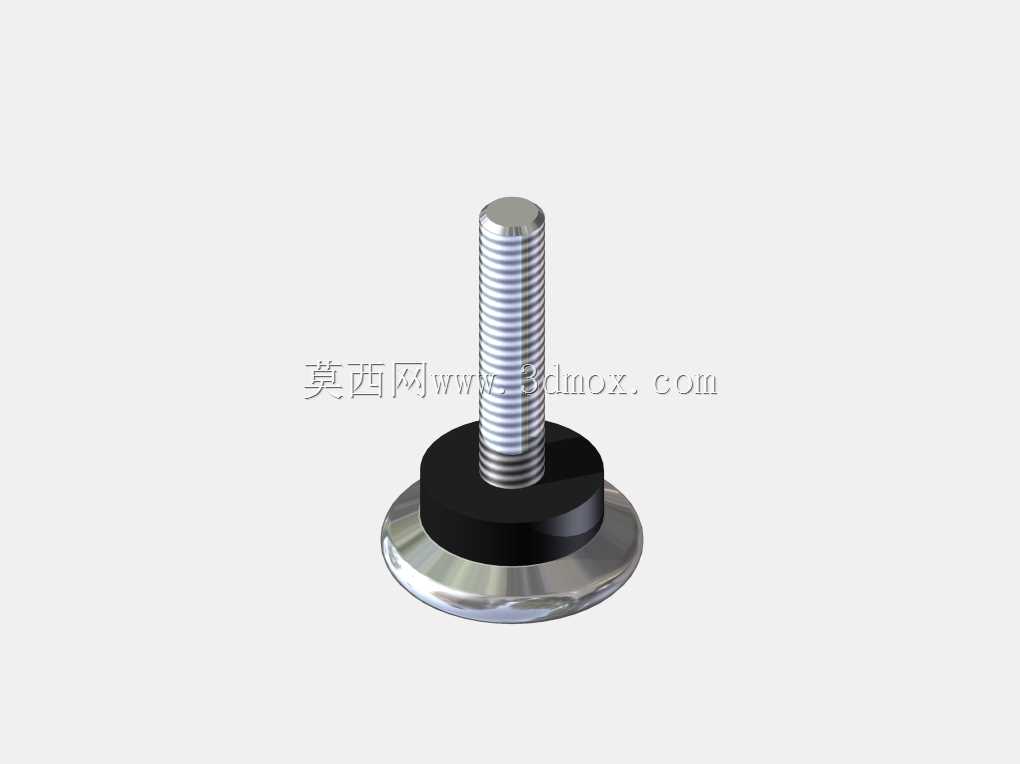

　　在各类工业生产设备、输送线体、轻型工作台、仓储货架以及非标自动化机架的安装调试环节，地面基础的平整度偏差是无法完全规避的现实问题，这类偏差会直接导致设备放置后出现晃动、受力不均、运行振动传递过大等问题，严重时甚至会影响设备内部精密传动部件的啮合精度，缩短易损件的更换周期，而可调式支撑脚正是针对这类场景开发的基础支撑元件。这款1.25规格的支撑脚采用螺杆与底座分体组合的结构形式，上部为全牙外螺纹螺杆，螺纹规格适配常规的机架安装内螺纹孔，无需额外加工定制连接位，可直接旋入设备底部的预设安装孔位，通过旋转螺杆的旋入深度即可实现支撑高度的连续调节，单脚的调节行程可覆盖常规车间地面30mm以内的平整度偏差，满足绝大多数轻型设备的调平需求。

　　底座部分采用双层复合结构，下层为金属冲压成型的圆盘形承托座，边缘做圆弧过渡处理，避免安装挪动过程中划伤地面涂层或作业人员鞋底，金属底座的接触面积经过核算，在常规车间环氧地坪、水泥地面上使用时，单位面积压强远低于地面面层的承压阈值，不会出现长期承重后地面凹陷的问题；金属底座上方嵌装黑色防滑缓冲垫，垫体与螺杆根部的限位凸台紧密贴合，既可以避免螺杆与金属底座直接硬接触产生的转动异响，也能在设备运行产生小幅振动时起到阻尼隔振的作用，减少振动向地面的传递，同时增大底座与地面之间的静摩擦系数，即使设备受到侧向的轻微推力也不会出现支撑移位的情况。从设计逻辑来看，这款支撑脚的螺杆与底座之间采用可转动连接结构，

　　螺杆可绕自身轴线自由旋转但不会与底座脱离，调节高度时只需转动上部螺杆，底座始终保持与地面的全面接触，无需抬起设备即可完成调平操作，单人即可完成整台设备的调平作业，大幅降低设备安装的人工耗时。在安装边界方面，这款支撑脚的底座直径适配常规的机架型材端面尺寸，安装时不会超出机架支腿的外轮廓，不会与相邻的设备部件、地面走线槽产生干涉，螺杆的外露长度在调节至最低安装高度时不会突出底座下方，避免设备移位时螺杆剐蹭地面。在实际选型应用中，这类支撑脚多用于单腿承重在500kg以内的轻型设备，比如电子组装生产线的线体支腿、小型检测设备的底部支撑、仓储中型货架的立柱调平、实验室工作台的水平调整等场景，相比固定高度的支撑脚垫，

　　它不需要在安装时根据地面情况额外裁切垫脚高度，也不需要叠加不同厚度的垫片来找平，调节精度可以控制在0.5mm以内，完全满足普通工业设备的水平度安装要求。结构建模过程中，需要重点关注螺杆与底座连接位置的间隙配合尺寸，既要保证螺杆转动顺畅无卡滞，也要避免间隙过大导致支撑时出现径向晃动，防滑缓冲垫的嵌装槽尺寸需要与垫体的过盈量匹配，保证长期承重使用后垫体不会从金属底座中脱落，螺杆端部的倒角处理需要符合紧固件安装的导入要求，方便快速旋入设备的安装螺孔中，金属底座的底部平面需要保证足够的平面度，避免出现底座翘边导致的接触不实问题。在不同的应用场景下，这类支撑脚还可以根据实际需求更换不同硬度的缓冲垫，比如在有油污的车间环境中可以选用耐油橡胶材质的垫体，在有防静电要求的电子生产车间可以选用防静电材质的垫体，金属底座也可以根据防腐需求选用不锈钢材质或者做镀锌、镀铬表面处理，适应潮湿、有弱腐蚀介质的使用环境。日常设备维护过程中，这类支撑脚几乎不需要额外的保养，只需要在设备年度点检时检查螺杆是否有锈蚀、缓冲垫是否有老化开裂的情况，若出现螺纹锈蚀转动不畅的情况，涂抹少量润滑脂即可恢复调节功能，整体使用寿命远大于普通的固定塑料脚垫。
