7/8英寸可调支撑脚滑翔结构设计

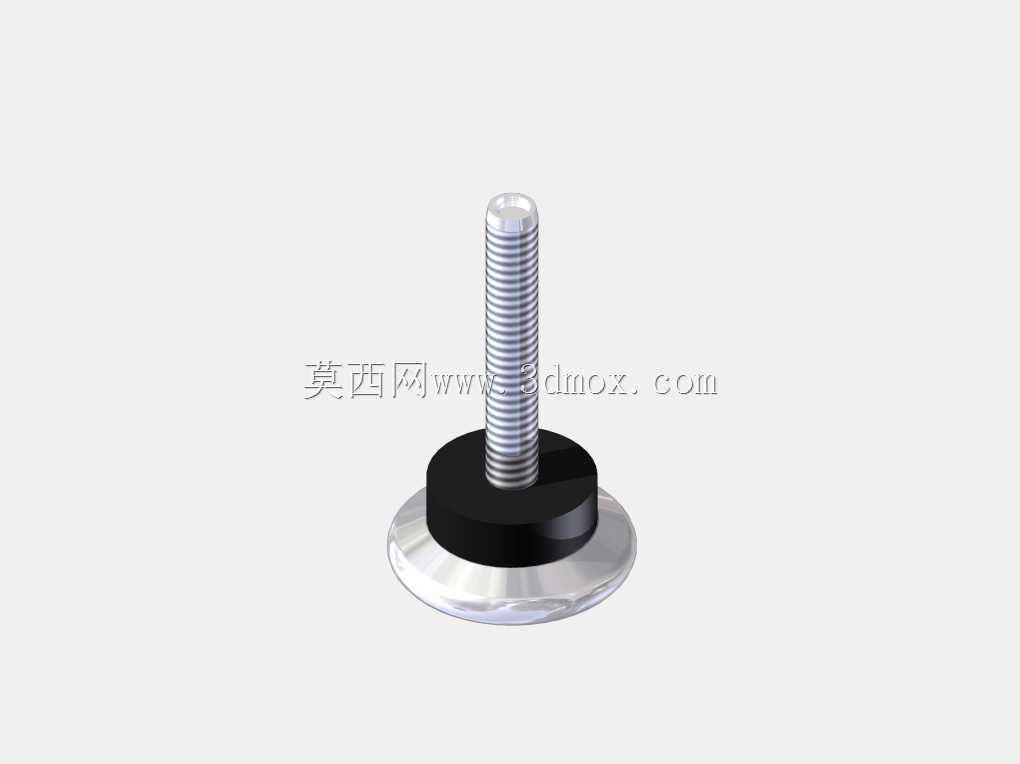

　　这款7/8英寸规格的滑翔支撑脚，是工业设备支撑调平场景中常用的基础五金部件，在各类轻型输送线台架、小型自动化设备机架、实验室工作台、商用展示柜体的底部安装场景中应用广泛，核心作用是为设备提供稳定的底部支撑，同时可通过螺杆旋合调整支撑高度，抵消安装地面的平整度误差，避免设备放置后出现晃动、倾斜的问题。从结构设计来看，该部件分为三个核心功能段：底部的滑翔接触底座、中间的缓冲隔层、上部的螺纹调节杆。底部接触底座采用大直径圆盘式结构，相比同规格螺杆直径的平底支撑脚，接触面积提升了60%以上，能够有效降低单位面积的地面压强，在环氧地坪、瓷砖地面、木质地板等不同材质的安装地面上使用时，不会因为设备自重造成地面压痕，

　　同时圆盘底座的底面做了镜面抛光处理，摩擦系数更低，在需要短距离推移调整设备位置时，无需完全拧松支撑脚抬起设备，直接推动即可让底座在地面顺滑滑移，这也是该类支撑脚被称为滑翔结构的核心原因。中间的黑色缓冲隔层采用硬质耐磨工程材质，夹在金属底座与螺纹调节杆之间，一方面可以隔绝设备运行时产生的微幅振动向地面传递，减少设备运行的共振噪音，另一方面能够避免金属螺杆与金属底座直接硬接触，在设备承受偏载冲击力时起到缓冲吸能的作用，防止螺纹连接处因为应力集中出现变形、滑牙的问题。上部的螺纹调节杆采用标准英制7/8英寸螺纹规格，螺纹段长度经过优化设计，既能够满足常规场景下±15mm的高度调节行程需求，又不会因为螺杆过长导致支撑刚性下降，

　　螺杆顶端做了倒角导入设计，在与设备底部的安装螺母旋合装配时，能够快速对准螺纹孔，提升现场装配的效率。在安装边界方面，该支撑脚的底座直径为适配7/8英寸螺杆的标准尺寸，安装时需要在设备底部预留对应直径的避让空间，相邻两个支撑脚的安装间距建议不小于300mm，避免底座之间出现干涉；螺纹旋合的最小啮合长度需要保证不小于螺杆直径的1.2倍，也就是至少旋入27mm的螺纹深度，才能保证足够的连接强度，承受设备的额定载荷。设计过程中需要重点关注几个细节：一是底座与缓冲层的同轴度公差，需要控制在0.2mm以内，否则调节高度时会出现底座偏摆，导致支撑受力不均；二是螺纹的精度等级选用2A级通用配合精度，既保证与市面上标准安装螺母的互换性，

　　又不会因为配合间隙过大出现调节旷量；三是底座边缘做了R2的圆角过渡，避免滑移过程中尖锐边缘刮花地面，同时也能减少推移时的磕碰阻力。在实际选型应用中，该规格的滑翔支撑脚单只额定静载荷可以达到200kg，四只配套使用时可以满足总重800kg以内的设备支撑需求，相比传统的固定支撑脚，它的调平操作更便捷，推移调整更省力，同时兼顾了减震防滑的功能，在轻型工业设备、商用家具、检测工作台等场景中能够替代多款同类型支撑部件，减少选型的复杂度。建模过程中需要还原螺纹的真实牙型，不能用贴图代替螺纹特征，保证后续出工程图时螺纹参数的准确性，同时底座的曲面弧度、缓冲层的厚度比例都需要按照实际量产的尺寸比例构建，确保模型可以直接用于装配干涉检查、安装模拟等工程场景，避免出现建模尺寸与实际实物偏差过大导致的装配问题。
