7/8英寸直径塑料滑轨用定位钉结构

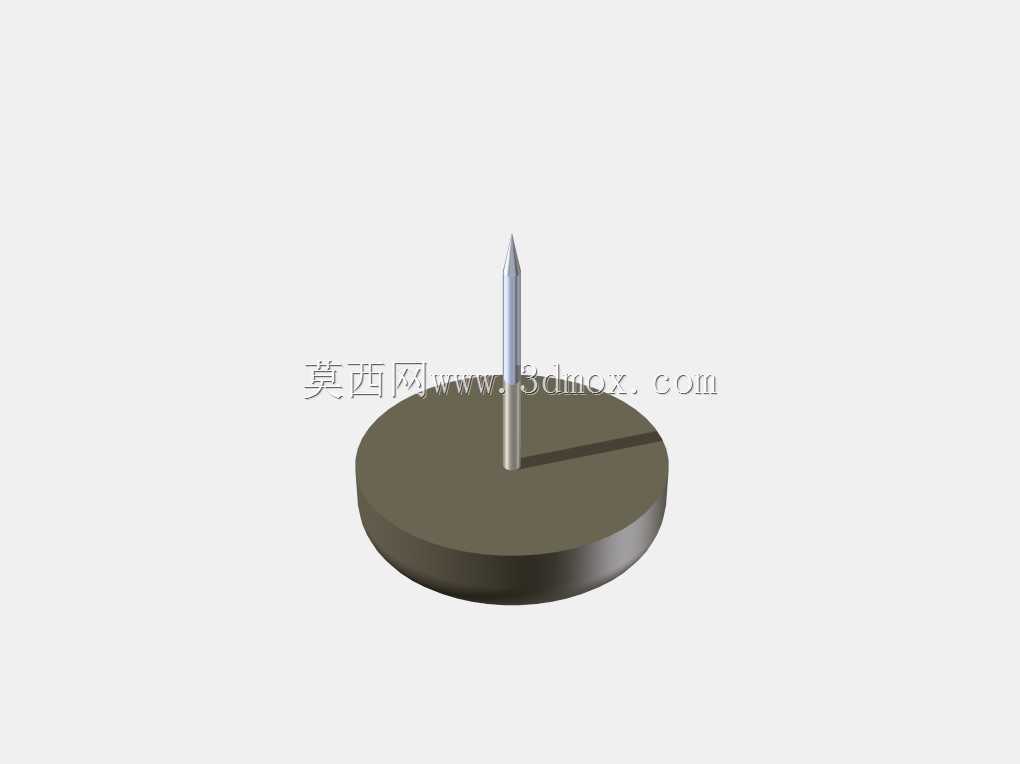

　　在轻工装配、家具生产、小型输送线搭建的场景里，这类带圆形底座的定位钉是塑料滑轨组件里不起眼但直接影响运行稳定性的小零件。很多做抽屉滑道、小型滑移工装的结构工程师都遇到过，滑轨在往复滑动过程中容易出现窜动、脱轨的问题，尤其是7/8英寸直径的窄幅塑料滑轨，本身型材壁厚薄，抗侧向偏移的能力弱，单纯靠滑轨自身的卡槽限位，在频繁启停、带轻微侧向负载的使用场景下，很容易出现滑轨脱出安装位的故障。这款定位钉的设计，就是针对这类窄幅塑料滑轨的限位需求做的适配。从结构上看，下部的圆形底座做了加厚处理，底座直径和滑轨安装面的预留沉槽尺寸完全匹配，安装时底座可以完全嵌入沉槽内，不会突出安装平面影响滑轨的水平度，钉身部分做了渐变收径的处理，

　　靠近底座的位置直径略粗，和滑轨上的定位孔采用过渡配合，压入后不会出现松脱晃动，顶端的尖部做了小圆弧钝化处理，既方便安装时快速对准定位孔，也不会在装配过程中划伤塑料滑轨的内壁，避免应力集中导致的滑轨开裂。设计的时候没有采用常规的全圆柱钉身结构，是考虑到塑料滑轨的热胀冷缩特性，全圆柱配合在温差较大的车间环境里，容易出现钉身和滑轨孔抱死或者间隙过大松旷的问题，渐变收径的结构可以给塑料件的形变预留一定的余量，同时保证定位精度不会出现明显偏差。安装边界上，底座的厚度控制在和滑轨安装面的沉槽深度一致，安装完成后底座上表面和滑轨安装面齐平，不会和滑动的滑块部分产生运动干涉，钉身露出底座的高度刚好和滑轨侧壁的厚度匹配，

　　压入后钉身顶端不会高出滑轨上表面，避免和滑轨上承载的工件或者抽屉底板产生刮擦。实际使用的时候，这类定位钉一般布置在滑轨的行程两端，作为硬限位使用，当滑块滑动到行程端点时，滑块上的限位卡槽会和钉身接触，阻挡滑块继续滑动，避免滑块从滑轨端部脱出，相比塑料一体成型的限位凸台，这种金属材质的定位钉抗冲击能力更强，在滑块频繁撞击限位的工况下，不会出现凸台断裂、磨损过快的问题，能大幅提升滑轨组件的整体使用寿命。在做三维建模的时候，特意把底座的下边缘做了微小的倒角处理，方便压入安装沉槽的时候自动导正，不需要额外做精准对位就能顺利装配，适合批量生产线上的快速压装作业，钉身和底座的连接位置做了圆角过渡，避免直角位置的应力集中，在承受滑块撞击的时候，

　　应力可以均匀分散到底座整个接触面，不会出现钉身从底座位置断裂的情况。针对7/8英寸直径的塑料滑轨，这款定位钉的尺寸完全适配该规格滑轨的标准安装孔位，不需要对现有滑轨做二次加工就能直接替换使用，对于设备维护、旧滑道改造的场景来说，不需要重新开模制作滑轨，只需要加装或者替换这类定位钉就能解决滑轨脱轨、限位失效的问题，能有效降低改造成本和维护周期。在小型滑移工作台、实验室设备推拉门、家具抽屉、轻型物料输送滑道的应用场景里，这类小零件的可靠性直接影响整套设备的使用体验，很多时候滑轨的故障并不是因为滑轨本身的强度不足，往往是这类小的定位限位零件失效导致的整套滑移机构无法正常使用，所以在设计这类零件的时候，除了尺寸匹配之外，更多要考虑实际工况下的装配便利性、材料形变适配、抗冲击磨损能力这些细节，不能只看理论上的定位尺寸是否符合要求。
