带安装座的工业用磁吸定位组件结构

　　在各类工装夹具、自动化输送线、小型设备舱门、精密检测工位的定位场景中，磁吸式定位组件一直是替代传统卡扣、插销定位的高适配性选择，这类组件依靠永磁体的磁吸力实现两个相对部件的快速对位与贴合固定，相比机械卡扣式结构，不存在反复插拔带来的磨损间隙，也不需要额外的锁紧操作动作，对位过程中只要两个部件靠近到磁吸力作用范围，就会自动完成吸附贴合，在需要频繁开合、快速对位的工位上能大幅降低操作耗时，减少对位偏差带来的装配误差。

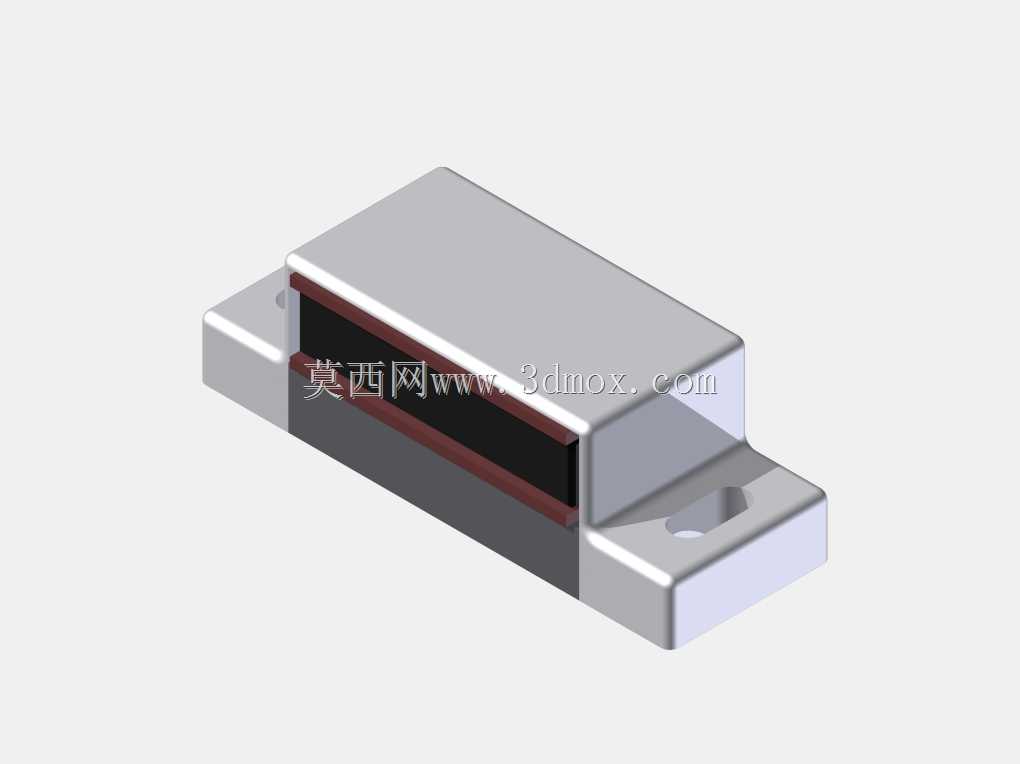

　　这款磁吸定位组件采用对称式带翼安装座结构，主体磁钢部分被封装在矩形金属壳体内，两侧延伸出的安装翼上预制了沉头安装孔，安装时可以直接通过内六角螺栓将组件固定在设备基座或者工装板的预设安装位上，沉头孔的设计能保证螺栓安装完成后头部不会突出安装面，避免对吸附对位过程造成干涉，也不会在部件相对移动时刮蹭相邻的结构件。主体封装壳体采用导磁性能优异的金属材质加工，既可以对内部的永磁体形成物理防护，避免生产现场的切削液、金属碎屑直接接触磁钢造成腐蚀或者吸附杂物难以清理，也能对磁路形成约束，让磁吸力集中在吸附工作面方向，减少侧向的漏磁，避免对周边的传感器、电子元器件造成磁干扰。

　　从实际选型适配的角度看，这类磁吸组件的安装边界需要在结构设计阶段提前预留，两侧安装翼的孔位间距要和基座上的预设螺纹孔完全匹配，吸附工作面的突出高度要和对位件上的磁吸块安装高度保持齐平，避免出现高度差导致吸附面贴合不紧密，磁吸力达不到设计要求。在自动化生产线的工位挡停定位场景中，这类组件可以配合小型气缸使用，当工装托盘输送到预设工位时，气缸伸出带动磁吸组件靠近托盘底部的磁吸对位块，依靠磁吸力完成托盘的精准固定，相比传统的气缸顶紧定位，不会因为硬接触产生撞击噪音，也能抵消一部分输送线带来的位置偏差，只要偏差在磁吸力的作用范围内，都能自动完成对位修正。在小型设备的检修舱门安装场景中，将两个配对的磁吸组件分别安装在舱门内侧和设备框架的对应位置，关闭舱门时不需要对准锁孔，直接推合就能完成固定，开启时只要施加超过磁吸力的外力就能拉开，相比传统的机械门锁，没有易损的锁舌、弹簧结构，长期使用也不会出现锁件卡顿、失效的问题，在需要频繁开启检修的设备上能大幅降低后期维护成本。

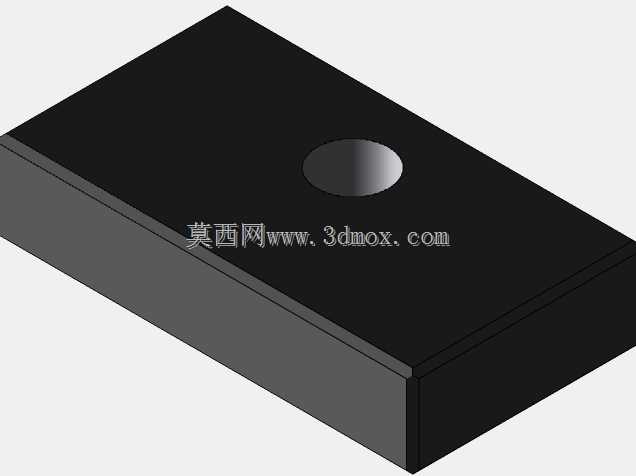

　　设计这款组件的三维结构时，需要重点考虑磁钢封装的过盈配合量，金属壳体和内部磁钢的配合间隙要控制在合理范围，间隙过大会导致磁钢在壳体内出现晃动，长期受吸附撞击力作用容易出现磁钢碎裂的问题，间隙过小则会增加装配难度，甚至在压装过程中导致磁钢破损。两侧安装翼的厚度要根据实际承受的磁吸力大小做强度校核，避免吸附时的冲击力导致安装翼出现变形，沉头孔的深度要匹配所选螺栓的头部高度，保证螺栓锁紧后头部完全沉入孔内，不会突出安装面。吸附工作面的平面度要控制在合理公差范围内，如果工作面存在翘曲或者凹凸不平，会导致两个吸附面之间存在空气间隙，大幅降低实际有效磁吸力，甚至出现吸附不牢、容易松脱的问题。

　　在不同的应用场景下，这类磁吸组件的选型还要考虑实际工作环境的温度条件，如果是在靠近焊接工位、高温烘干工位的场景使用，需要选择耐温等级匹配的永磁体材质，避免高温导致磁钢退磁，丧失吸附能力。在有大量金属碎屑的加工工位使用时，还要在吸附工作面外侧增加薄型不锈钢防护片，既不影响磁吸力的传递，也能避免金属碎屑直接吸附在磁钢工作面上，长期积累导致吸附间隙变大、吸力下降。和普通的裸露磁钢相比，这种带封装安装座的结构不需要额外设计固定磁钢的夹具结构，工程师在做设备结构设计时可以直接选型调用，不需要单独绘制磁钢固定座的加工图纸，能大幅缩短结构设计的周期，也能减少非标加工带来的成本上升，在各类小型自动化设备、工装夹具的设计中适配性极强。
