eez型快装卡夹及配套紧固螺钉结构

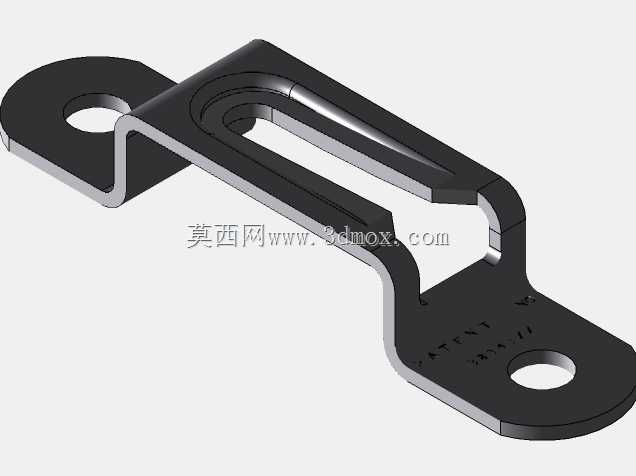

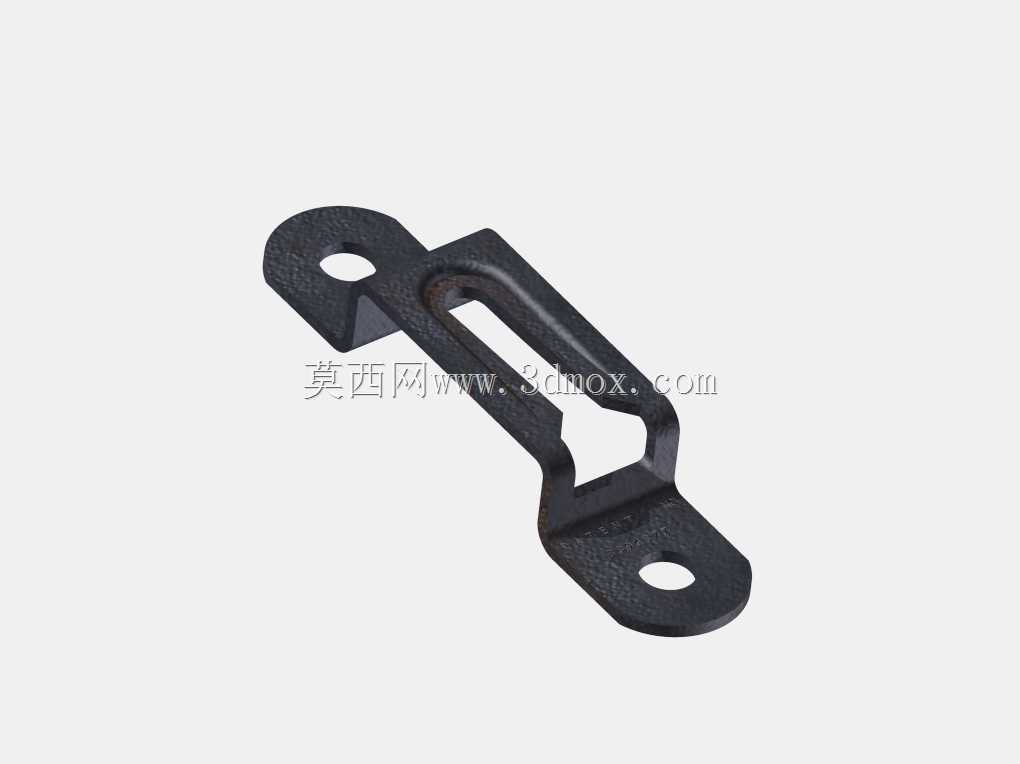

　　日常做非标设备的走线、小型附件固定时，经常会遇到需要快速拆装、同时要保证夹持稳定性的场景，这类卡夹就是针对这类需求设计的结构。先从安装边界说起，这个卡夹整体为长条形冲压弯折结构，两端各带一个圆形安装孔，孔位的中心距是安装时首先要确认的参数，安装面需要保证平整，两个安装孔对应的固定位需要和孔位同轴，避免安装后卡夹产生内应力，长期使用出现形变。卡夹中间的开槽是核心的功能区域，槽体的宽度经过适配，刚好可以卡入对应规格的eez系列配件，槽边做了小角度的弯折翻边，一方面提升了卡夹整体的结构刚度，避免冲压件在反复插拔配件时出现张口变形，另一方面翻边形成的导向斜面，能让配件卡入时自动找正，不需要刻意对准槽位，提升装配效率。

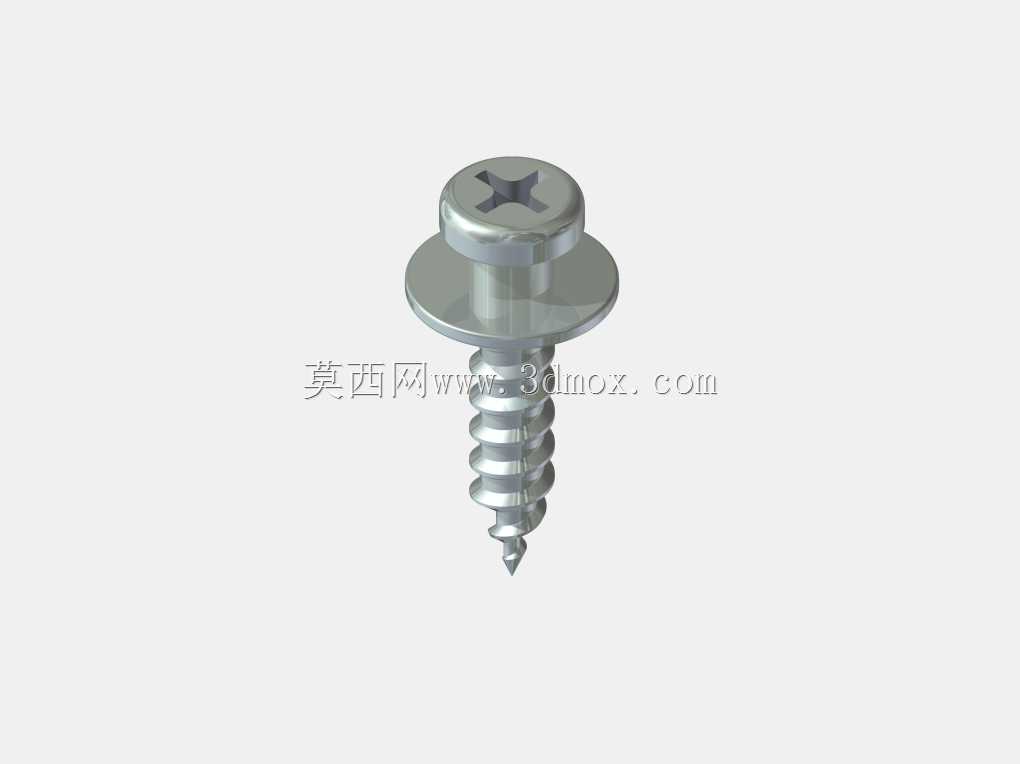

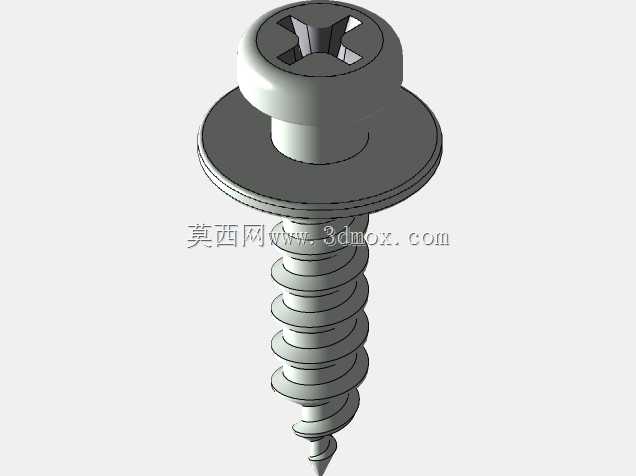

　　配套的螺钉是和卡夹安装孔匹配的规格，螺钉头部做了沉头适配，安装后螺钉头部不会突出卡夹安装面，避免和后续卡入的配件产生干涉，这点在狭小安装空间里尤其重要，很多时候走线或者附件安装的空间余量只有几毫米，突出的螺钉头很容易磨破线缆外皮或者顶到配件外壳。从实际应用场景来看，这类卡夹常用在电控柜内部的线束固定、小型气动管路的快速卡位、设备外壳内侧的附件挂载上，相比传统的扎带固定，这种卡夹可以实现配件的无工具拆装，后期维护的时候不需要剪断扎带重新绑扎，只需要把配件从卡槽里滑出即可，维护效率能提升不少。

　　设计这个结构的时候，首先考虑的是冲压成型的工艺性，整个卡夹采用单张板材冲压弯折成型，没有额外的焊接或者铆接工序，板材的厚度选择兼顾了弹性和刚度，卡入配件的时候槽体可以产生微小的弹性形变抱紧配件，同时不会因为形变量过大出现塑性变形。两端的安装耳做了下沉弯折，让卡夹的中间卡槽部分和安装面之间留出了刚好的间隙，这个间隙是为了让卡入的配件背面不会和安装面直接摩擦，避免配件表面的涂层或者绝缘层被磨破，尤其是固定带绝缘层的线缆或者管路的时候，这个间隙能有效减少磨损风险。

　　实际选型使用的时候，首先要确认卡槽的宽度和需要固定的配件厚度匹配，过松的话配件会在卡槽里窜动，起不到固定作用，过紧的话拆装需要的力太大，失去快装的意义。安装的时候两个固定螺钉不需要过度拧紧，因为卡夹本身是冲压件，过大的锁紧力会让安装耳产生形变，反而让中间的卡槽出现错位，一般拧紧到卡夹和安装面贴合没有松动即可。另外卡夹表面做了发黑处理，在普通车间环境下有不错的防锈能力，如果是用在潮湿或者有腐蚀的环境，还可以更换成不锈钢材质的同结构卡夹，安装尺寸完全通用，不需要重新设计安装孔位。

　　从结构设计的细节来看，卡槽的末端做了圆弧过渡，避免应力集中，在反复插拔配件的时候，槽端不会因为应力集中出现开裂，两端安装孔的边缘也做了去毛刺处理，安装的时候不会划伤操作人员的手，也不会刮破接触到的线缆外皮。很多新手设计这类固定件的时候，容易忽略这些边缘处理的细节，实际装配的时候很容易出现各种小问题，这个结构在这些细节上都做了对应的工艺处理，符合量产五金件的设计要求。另外卡夹的整体宽度控制得比较窄，在并排安装多个卡夹的时候，只需要留很小的间距就可以，不会占用过多的安装面空间，对于安装空间紧张的小型设备来说非常友好。

　　配套的螺钉长度需要根据安装面的厚度选择，螺钉拧入安装基体的深度要保证足够的锁紧力，同时不能穿透安装基体另一侧，避免干涉另一侧的零部件，这点在设计安装位的时候就要提前核算好，螺钉的螺纹规格和卡夹安装孔的间隙配合也做了适配，安装的时候可以轻松穿入，不会出现卡滞的情况。
