旋转式回转接头三维结构设计模型

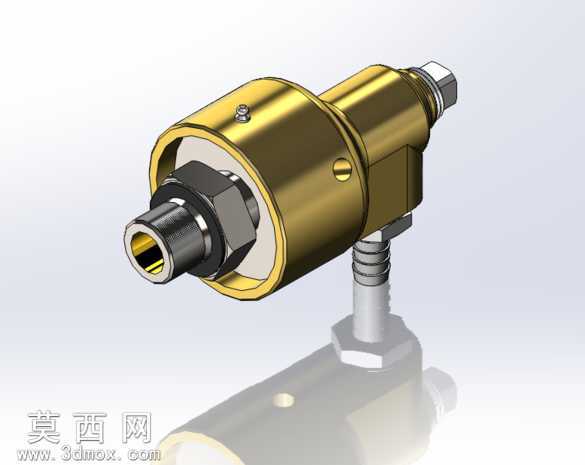

本模型为旋转式回转接头的三维实体设计，建模过程严格遵循机械零部件的实际加工与装配逻辑，通过三维建模软件完成全参数化特征构建，完整还原了该类流体导通部件的全部结构细节。建模阶段首先完成核心基体的回转特征创建，针对黄铜材质的主体外壳，采用旋转凸台指令生成基础轮廓，再通过拉伸切除完成侧部流体通道、密封槽位、定位销孔的细节加工，外壳表面的金属光泽材质在渲染阶段做了精细化调整，还原黄铜件经机加工后的细腻金属质感，边缘倒角与过渡圆角完全符合实际加工的工艺要求，避免出现尖锐棱角的非合理结构。模型的核心连接端部分，分别构建了外螺纹连接头、锁紧六角螺母、内置密封衬套的独立零件，各零件间的装配配合完全符合实际装配公差要求，螺纹特征采用真实螺旋线扫描生成，而非简化贴图处理，可清晰观察螺纹牙型的啮合状态。中部的回转支撑结构，建模时还原了内置轴承、弹簧预紧组件的装配关系，弹簧部分采用螺旋扫描生成可变节距的真实形态，可直观展示预紧结构对密封件的压力补偿作用，保证回转过程中流体介质不会出现泄漏。渲染阶段针对不同零件的材质做了区分处理：金属外壳赋予黄铜抛光材质，锁紧螺母、接头部分赋予不锈钢哑光金属材质，密封件赋予黑色橡胶材质，支撑底座赋予工程塑料材质，通过环境光遮蔽、全局光照的渲染参数调整，让各零件的材质区分度清晰，装配关系一目了然。设计思路上围绕回转接头的核心功能展开，即实现固定管路与旋转部件之间的流体介质导通，建模时重点保证了内部流道的平滑过渡，避免出现流道死角造成的介质淤积，同时各密封槽的尺寸、位置都参考行业通用密封件标准设计，保证模型具备实际生产参考价值，整体装配无干涉，各活动部件可模拟实际的回转动作，完整展现该类旋转接头的工作原理与结构组成。
