工业重载辊筒式输送支撑机架结构

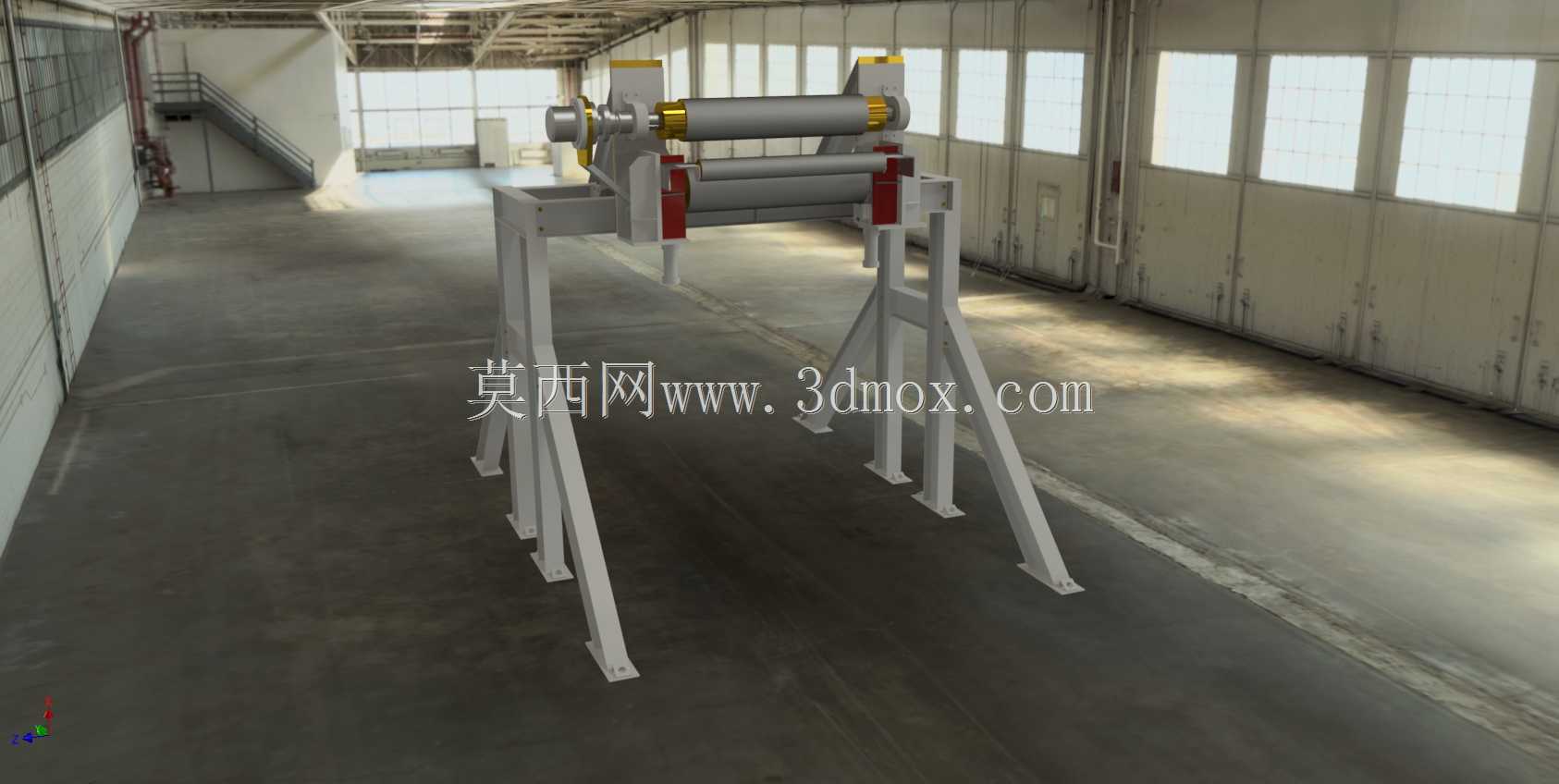

　　在车间连续物料转运、成件包装物工位间传递、重型工件工序间流转的场景里，这类带斜撑的辊筒支撑机架是输送线的核心承载单元，区别于轻型皮带线的铝型材支架，该结构采用型钢焊接成型的支腿搭配斜向加强撑，完全针对中重载工况的承载需求设计，避免长期受载后出现支腿外撇、机架下沉的变形问题。从实际使用场景来看，这类机架常布置在机加工车间的工序衔接段、仓储出库的分拣段、装配线的工件传递段，既可以单独作为短距离输送工位使用，也可以多段拼接组成长距离输送线，适配的输送物料涵盖金属加工件、包装成箱的工业货品、成型的工装组件，单工位承载上限可覆盖数百公斤级的工件输送需求，不会出现轻型支架受力弯折的问题。

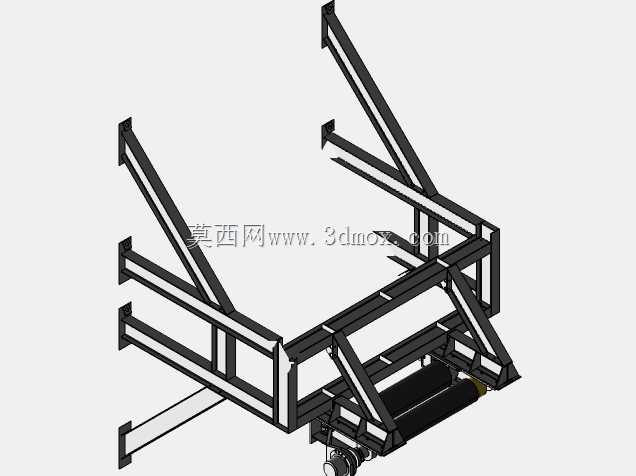

　　从功能特性上看，该机架采用双梁承载结构，上部安装的平行辊筒组件为无动力辊组，工件放置后可依靠人力推送或者前后端接驳动力输送段实现移动，辊筒两端采用带座轴承支撑，转动阻力小，长期使用磨损后可单独更换辊筒或者轴承件，无需整体拆解机架。支腿部分采用方管焊接成型，每侧支腿搭配两根45度斜向支撑，斜撑底部与地面预埋板或者膨胀螺栓固定点位连接，将上部承载的垂直载荷分解为垂直地面的正压力与斜向的分力，大幅提升机架整体的抗侧倾能力，即使工件放置时存在偏载，也不会出现机架晃动、侧翻的风险。上部辊筒安装梁采用加厚型钢制作，梁上预留的辊筒安装孔位为长圆孔设计，安装时可根据实际输送需求微调辊筒间距，适配不同长度尺寸的工件输送，避免工件尺寸过小卡在两根辊筒之间的问题。

　　设计思路上，该结构优先考虑了现场安装的便捷性与后期维护的便利性，所有焊接构件均在工厂预制完成，现场仅需通过螺栓连接支腿与上部梁体，无需现场焊接作业，降低安装时的动火作业要求，适配多数车间的现场安装管理规范。支腿底部设计有可调脚杯安装位，安装时可通过脚杯微调机架整体高度与水平度，抵消地面不平整带来的机架倾斜问题，保证辊筒面处于同一水平面上，避免工件输送时出现跑偏、滑向一侧的问题。机架的整体宽度与辊筒长度做了匹配设计，辊筒两端伸出梁体的长度控制在合理范围，既避免辊筒悬臂过长导致受力变形，也不会因为梁体过于突出占用过多的车间通道空间。

　　从安装边界尺寸来看，该机架的整体高度适配常规人工操作的作业高度，操作人员站在机架旁推送工件时无需过度弯腰或者抬臂，符合车间人因工程的作业要求；机架的支腿外轮廓宽度小于上部辊筒面的宽度，多段拼接时相邻机架的支腿不会出现干涉，可紧密拼接组成连续输送面；斜撑的外伸范围控制在机架侧面半米以内，不会过度占用机架两侧的操作空间，方便操作人员在机架两侧进行工件取放、检查作业。辊筒的直径选型针对重载工况做了匹配，辊筒壁厚满足承载时的挠度要求，工件放置在辊筒中间位置时，辊筒的弯曲变形量控制在允许范围内，长期使用不会出现辊筒弯折无法转动的问题。机架的表面处理采用喷塑工艺，适配车间多粉尘、少量切削液飞溅的使用环境，长期使用不会出现锈蚀掉漆的问题，维护时仅需定期清理辊筒转动部位的积尘、加注润滑脂即可，日常维护成本极低。在结构细节上，辊筒两端的安装座采用可拆卸设计，当某根辊筒出现卡滞、磨损时，仅需松开安装座的固定螺栓即可拆下辊筒更换，无需拆解上部梁体结构，大幅缩短故障停机的维护时间。支腿与上部梁体的连接采用高强度螺栓配防松垫片，避免长期受工件输送的振动影响出现螺栓松动的问题，保证机架整体的结构稳定性。
