4英寸法兰式两片式球阀三维设计模型

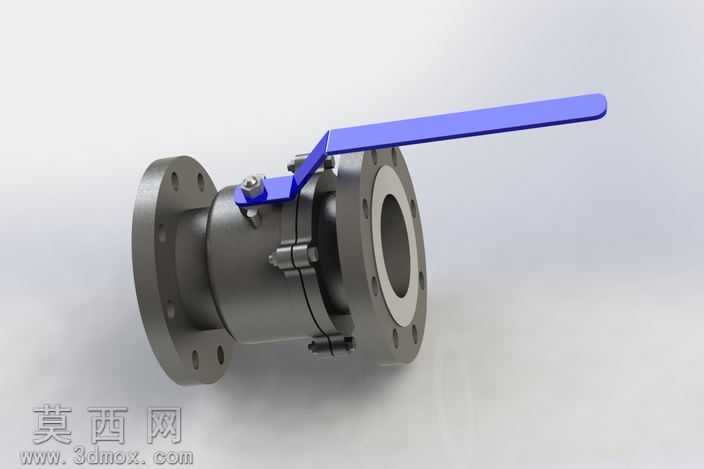

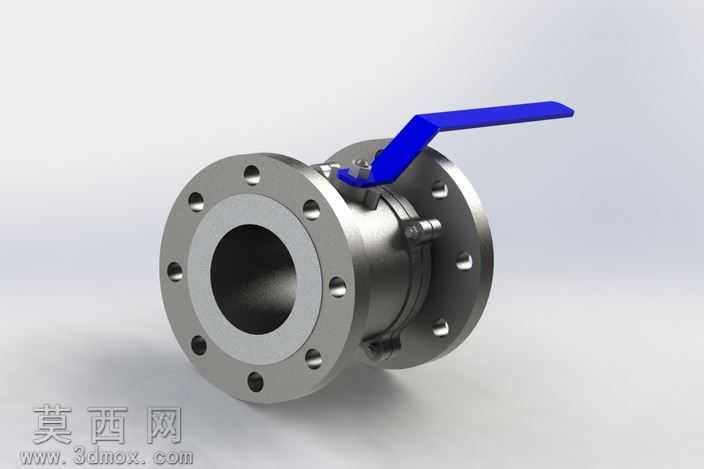

本模型为4英寸公称通径的两片式法兰球阀，采用三维建模软件完成全参数化结构设计，建模过程严格遵循150磅级法兰连接阀门的工业设计标准，完整还原了手动法兰球阀的全部核心结构细节。模型整体采用金属材质渲染方案，阀体部分赋予哑光不锈钢材质，通过调整金属粗糙度与反射参数，还原铸造不锈钢阀体细腻的磨砂金属质感，表面呈现出工业金属特有的低反光哑光效果；两端连接法兰做了机加工面的材质区分，法兰密封面设置更高的金属光泽度，还原机加工后金属表面的平整亮面质感；操作手柄采用蓝色工程塑料材质，通过调整材质的漫反射与高光参数，呈现出硬质工程塑料的哑光色彩表现，与金属阀体形成清晰的视觉区分。结构设计上，模型完整拆分了两片式阀体的左右主体结构，清晰呈现阀体的螺栓连接定位结构，两端法兰均匀布置螺栓连接孔，孔位排布完全符合对应压力等级的法兰尺寸规范；球体与阀座的密封配合结构、阀杆的传动连接结构、手柄与阀杆的固定结构均做了精细化建模，可清晰展示阀门90度旋转启闭的动作逻辑，阀杆处的密封压盖、防冲出结构也做了完整还原，能够直观呈现手动球阀的内部装配关系。建模过程中采用实体建模与装配配合结合的方式，各零部件独立建模后按照实际装配约束完成组装，各部件间无结构干涉，可直接用于阀门结构原理演示、产品方案展示，也可作为管道系统设计的配套阀件模型调用，模型结构严谨，细节还原度高，符合工业级三维模型的设计精度要求，能够满足机械设计教学、产品方案展示、管道系统虚拟装配等多场景的使用需求。
