带散热格栅的电机端盖结构设计

　　这类带格栅结构的电机端盖，主要应用在中小型交流异步电机、直流减速电机的尾部出风侧，直接替代传统封闭端盖或者金属网罩组合结构，在小型输送线驱动电机、小型风机配套电机、农用机械辅助驱动电机上都有广泛适配场景。日常设备运行中，电机内部转子带风叶转动时，端盖的格栅结构可以形成顺畅的进出风通路，把定子绕组、铁芯运行产生的热量快速导出到电机外部，避免绕组长期处于高温工况下出现绝缘老化加速的问题，相比传统封闭端盖加外置金属防护网的组合，这种一体化注塑或者压铸成型的端盖，省去了防护网的安装工序，也减少了防护网受外力变形后触碰内部风叶的故障风险。

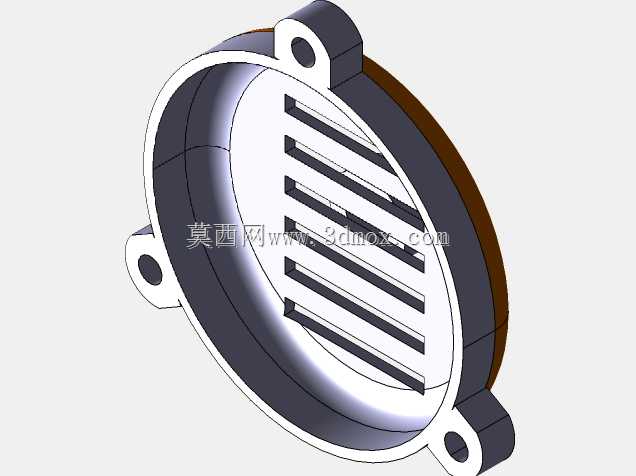

　　从结构设计逻辑来看，端盖的主体采用浅盆式腔体结构，腔体的内径尺寸需要和对应机座号的电机定子外壳止口做过盈配合定位，保证端盖装配后和电机主轴的同轴度偏差控制在允许范围内，避免运行过程中出现风叶擦碰端盖内壁的问题。端盖周向均匀分布的三个带通孔的安装耳，是整个部件的安装定位结构，安装耳上的通孔尺寸需要匹配对应规格的固定螺栓，安装耳的位置和电机外壳上的安装孔位完全对应，装配时螺栓穿过安装耳通孔直接拧入电机外壳的螺纹孔，就能完成端盖的固定，三个安装耳呈120度均匀分布的设计，相比两耳结构的固定方式，装配后受力更均匀，长期运行受振动影响也不容易出现固定螺栓松动的问题。

　　端盖正面的格栅采用等距平行条状设计，格栅条的宽度和相邻格栅的间隙尺寸经过匹配计算，间隙尺寸控制在既可以保证通风面积满足散热风量要求，又能避免外部较大尺寸的杂物、碎屑进入电机内部，损坏绕组或者卡滞风叶；格栅条的厚度做了加强设计，避免设备运输、安装过程中受外力挤压出现格栅断裂变形的问题。端盖的侧壁厚度根据材质特性做了差异化设计，和电机止口配合的部位厚度稍大，保证配合的刚性，避免装配时出现止口变形导致装配不到位的问题，格栅区域的壁厚在保证结构强度的前提下做了适当减薄，一方面可以降低部件整体重量，另一方面也能减少成型过程中的材料收缩变形，提升成品的尺寸精度。

　　在安装边界方面，这类端盖的轴向突出尺寸需要严格控制，突出电机外壳的长度不能超过对应电机的安装预留空间，避免电机装配到设备上之后，端盖和设备的其他相邻部件出现干涉；端盖的外圆最大直径和对应机座号的电机外壳直径保持一致，不会额外增加电机的径向安装尺寸，适配原有电机的安装空间，不需要对原有设备的电机安装位做改动就可以直接替换使用。端盖的腔体深度需要匹配电机尾部风叶的轴向尺寸，保证风叶和端盖内壁之间留有足够的安全间隙，即使电机运行过程中主轴存在小幅轴向窜动，也不会出现风叶和端盖擦碰的问题。

　　从实际使用的工况适配来看，这种一体化结构的端盖，相比分体式的端盖加防护网结构，整体的防护一致性更好，在多粉尘的车间环境、户外农用设备使用场景下，格栅的条状结构不容易积留杂物，日常维护时只需要用毛刷顺着格栅条方向清扫，就可以清理掉附着在格栅上的灰尘、纤维碎屑，保证通风通路顺畅，不会因为格栅堵塞导致散热风量下降。设计过程中还需要考虑安装耳的受力强度，安装耳和端盖主体的连接位置做了圆角过渡处理，避免应力集中导致安装时螺栓拧紧力过大，或者运行过程中受振动影响出现安装耳根部断裂的问题，圆角的尺寸根据材质的抗冲击强度做匹配，保证部件的整体使用寿命满足电机的全生命周期使用要求。
