星型排列多缸径向动力装置结构设计

　　在轻型通航飞行器、小型应急动力机组、复古摩托改装动力单元这类对动力单元径向尺寸占用、单位重量功率输出有严苛要求的场景里，径向排布的多缸动力装置始终是不可替代的结构方案，这类动力结构最初因航空动力需求发展而来，依靠气缸围绕曲轴中心呈放射状均匀排布的形式，能在极小的轴向尺寸内集成多组做功单元，相比直列、V型排布的同排量动力装置，轴向长度可缩短40%以上，非常适合安装空间轴向受限、需要紧凑动力输出的设备场景。

　　从实际功能逻辑来看，这套径向动力总成的做功循环依靠曲轴的单偏心轴段驱动所有连杆组件完成，每一组气缸沿圆周方向等角度分布，做功冲程依次错开，曲轴每旋转一周可完成多缸依次点火做功，动力输出的扭矩波动远小于同缸数的直列机型，不需要额外配置大质量的飞轮组件就能获得平稳的动力输出特性，能直接匹配螺旋桨、小型发电机转子这类需要直接驱动的负载，省去复杂的减速传动环节，降低整套动力系统的自重与故障点。

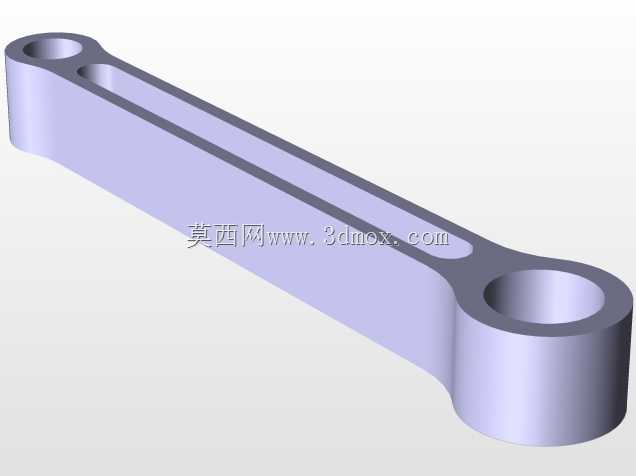

　　做这套结构的三维设计时，首先要确定的是曲轴偏心距与气缸行程的匹配关系，偏心距的数值直接决定活塞的往复运动行程，同时要核算每一组连杆的运动包络空间，避免相邻气缸的连杆在运动过程中出现干涉——因为所有连杆都共用同一个曲柄销，连杆大端采用并列排布的结构时，要精准计算每段连杆大端的厚度差，沿曲柄销轴向依次错位布置，同时保证连杆摆动时的角度偏差在许用范围内，避免活塞销处出现额外的侧向偏磨。气缸体的排布角度要严格均分圆周，以七缸结构为例，相邻气缸的中心夹角需要控制在51.4度左右，保证每一组缸体的进气、排气通道有足够的布置空间，同时散热鳍片的气流通道能沿径向顺畅贯通，在设备行进或螺旋桨带动的气流作用下，不需要额外配置水冷管路就能依靠风冷满足持续工作的散热需求。

　　安装边界的设计上，整套动力总成的核心安装基准位于曲轴中心的主轴承座位置，主轴承座采用一体式环形支撑结构，安装孔位沿圆周均布，能直接对接设备的主安装 firewall 或者机架安装板，定位止口的同轴度公差需要控制在0.02mm以内，保证曲轴旋转时的径向跳动量符合设计要求。进气总管布置在整个动力单元的中心后侧，混合气通过中心腔体分配到每一个气缸的进气口，省去了复杂的分气管路，化油器或者电喷节气门体直接安装在中心进气口位置，能保证各缸的进气均匀性偏差控制在3%以内，避免出现个别缸混合气过浓或过稀的问题。排气接口则分布在每一个气缸的外侧径向位置，可直接对接独立的排气歧管，也可根据安装需求将多组排气汇总到环形集气管统一排出。

　　结构细节上，活塞组件采用轻量化铝合金设计，活塞环的气环、油环槽位置要结合往复运动的最高线速度核算，保证高速往复运动时的密封性能与布油均匀性；凸轮轴如果采用推杆式配气结构，推杆通道沿曲轴箱的径向筋条布置，每一组挺柱的运动轨迹要与凸轮型线精准匹配，保证气门开启的正时角度偏差不超过1度曲轴转角；润滑系统采用干式油底壳设计，因为径向排布的结构在不同倾斜角度下工作时，湿式油底壳的机油会出现偏移，无法保证机油泵的持续吸油，干式油底壳的回油口分布在每一个气缸的下侧位置，依靠独立的回油泵将机油抽回外置机油箱，能满足飞行器大角度机动、小型动力机组倾斜放置时的润滑可靠性需求。

　　在做三维建模的过程中，需要反复做运动仿真验证，模拟曲轴从怠速到最高转速全区间的运动过程，检查活塞在上止点、下止点位置时与气缸盖、曲轴箱的间隙，核对气门开启最大升程时与活塞顶部的避让距离，避免出现运动干涉；同时要做静力学仿真，核算曲轴在最大爆发压力下的弯曲变形量，保证主轴承处的变形量在轴承许用的间隙范围内，曲轴箱的环形支撑筋的厚度要结合受力方向优化，在保证刚度满足要求的前提下尽可能去除非受力区域的材料，降低整套动力单元的自重。这类径向动力结构的设计难点在于多组件的圆周方向空间协调，每一个气缸的附件、管路、紧固件都要在径向空间内有序排布，不能出现安装工具无法到达的位置，也要保证后期维护时单缸拆解不需要完全拆卸整个动力总成，降低运维的复杂度。
