参数化斜齿传动轮结构设计方案

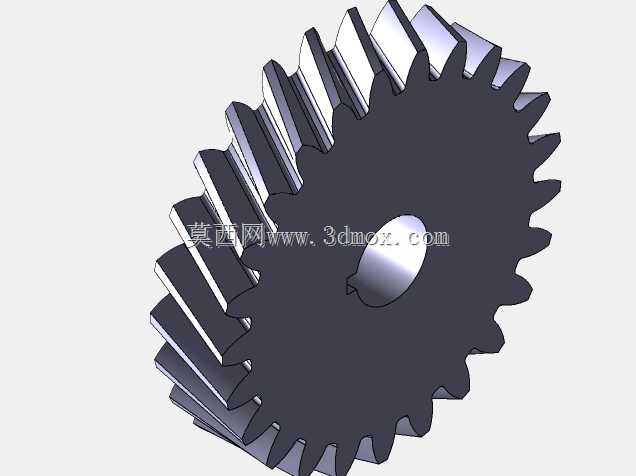

　　在各类需要平稳传递交错轴或平行轴间旋转动力的工业场景里，斜齿轮始终是核心传动部件之一，相比直齿圆柱齿轮，它的啮合过程是渐进式的，轮齿从齿端局部接触逐步过渡到全齿宽啮合，再逐步脱离啮合，不会出现直齿轮啮合时的整齿冲击，因此传动噪音更低、承载能力更强，尤其适合中高速、重载的传动工况，比如机床主轴传动箱、汽车变速器的常啮合档位、输送线的减速单元、工业风机的动力传递端，都能看到这类斜齿结构的应用。做这个斜齿轮的参数化结构设计时，首先要跳出固定建模的固化思路，要考虑实际装配中的边界约束：首先是内孔的安装基准，中心通孔作为与传动轴配合的定位面，孔径公差需要匹配常用的过渡配合要求，孔壁上预留的键槽位置，要对应普通平键的安装尺寸，

　　保证扭矩传递时不会出现周向打滑，同时键槽的深度不能过度削弱轮毂的结构强度，避免长期交变载荷下轮毂出现开裂。轮齿部分的设计是整个结构的核心，螺旋角的选取需要平衡轴向力与啮合重合度的关系：螺旋角过小，斜齿轮的啮合优势无法体现，传动平稳性和直齿轮差距不大；螺旋角过大，运转时产生的轴向力会大幅提升，对支撑轴承的轴向承载能力提出过高要求，也会增加轴系的结构复杂度，因此常规工业传动用的斜齿轮，螺旋角通常选取在8度到20度区间内，这个区间内既能保证足够的纵向重合度，提升传动平稳性，又能把轴向力控制在常规轴承可承受的范围内。齿宽的设计也需要匹配安装空间，齿宽过窄会导致单位齿面载荷过大，容易出现齿面点蚀、胶合失效；齿宽过宽则会提升加工难度，同时容易因为轴系挠曲变形出现齿端偏载，反而降低齿轮的实际承载寿命。参数化设计的核心逻辑是把齿顶圆、分度圆、齿根圆、螺旋角、齿数、模数、压力角、齿宽、内孔直径、键槽尺寸这些核心参数做关联驱动，调整任意一个参数时，整个齿轮的三维结构可以自动更新，不需要重复绘制齿廓曲线、螺旋引导线、切除特征，这对于系列化传动设计的效率提升非常明显——比如同中心距下需要调整传动比，只需要修改齿数、螺旋角参数，就能快速生成新的齿轮结构，再通过啮合干涉检查验证轮齿侧隙、顶隙是否符合设计要求即可。从外形安装边界来看，齿轮的齿顶圆直径需要匹配传动箱内部的腔体空间，保证运转时齿顶和箱体内壁保留足够的安全间隙，不会出现运转剐蹭；

　　轮毂部分的轴向长度要和轴上的安装定位段长度匹配，保证装配后齿轮不会出现轴向窜动，同时轮毂端面要和轴肩贴合，保证装配定位精度。实际应用中，这类斜齿轮通常是成对啮合使用，配对的两个斜齿轮螺旋角大小相等、旋向相反，安装时需要保证两轴的中心距误差、轴线平行度误差控制在公差范围内，否则会出现啮合接触斑偏移，导致局部载荷过大、噪音升高、寿命缩短。齿廓部分采用标准渐开线齿形，齿根处做圆角过渡，避免应力集中，这对于承受交变弯曲应力的轮齿来说非常关键，很多齿轮的失效都是从齿根圆角处的疲劳裂纹开始的，因此圆角半径的选取也要和模数匹配，不能为了建模省事做尖锐过渡。在建模过程中，齿面的螺旋引导线需要严格按照分度圆柱上的螺旋角生成，

　　保证整个齿宽方向上的齿厚均匀变化，啮合时的接触线是沿齿宽方向倾斜的，这样才能实现渐进啮合的效果，避免出现啮合冲击。另外，参数化模型里还要预留修缘参数的调整空间，对于高速传动场景，可以对齿顶、齿端做微量修缘，补偿加工和安装误差带来的啮合冲击，进一步降低传动噪音。这类斜齿轮的加工通常采用滚齿、插齿工艺，后续根据精度要求做剃齿、磨齿精加工，因此三维模型的结构也要符合加工工艺性，比如不能出现加工刀具无法到达的封闭结构，退刀空间要足够，轮毂部分的结构要方便工装夹持，减少装夹变形。在设备选型匹配时，需要根据传递的额定扭矩、转速、工作环境温度、润滑方式来调整齿轮的模数、齿宽、材料热处理要求，参数化模型可以快速调整对应尺寸，快速生成符合工况要求的结构，不需要从零开始建模，大幅缩短传动系统的设计周期。
