剖分式齿轮箱上盖壳体结构设计

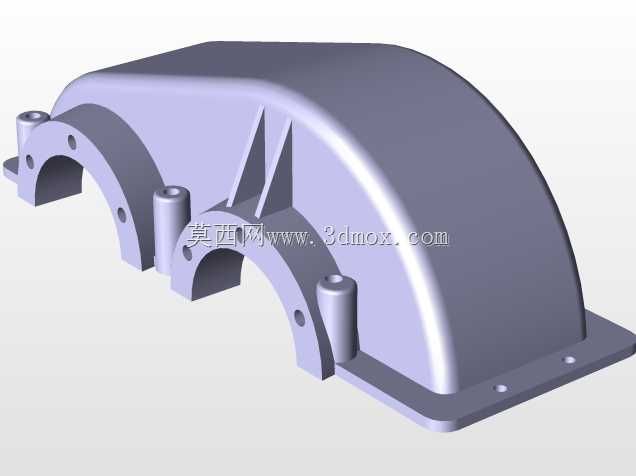

　　在常规的定轴轮系传动场景中，齿轮箱作为动力传递路径上的核心承载部件，其壳体的结构合理性直接决定了整套传动机构的运行稳定性与维护便捷性，本次呈现的剖分式齿轮箱上盖，是针对平行轴布置的减速传动单元开发的上半壳体结构，主要适配中小功率的开式或半开式齿轮传动布局，常见于轻工输送线、小型物料加工设备、农用辅助传动装置的动力端，承担着密封齿轮啮合腔、容纳润滑介质、支撑轴承外圈、隔绝外部粉尘杂质的核心作用。从实际安装边界来看，该上盖的底部法兰沿箱体合箱面整周布置，法兰面上预留的通孔与下箱体的螺纹孔位置一一对应，合箱时通过螺栓实现上下壳体的刚性连接，法兰面的平面度需要控制在合理范围内，避免合箱后出现密封间隙导致润滑油渗漏；

　　三个沿轴向排布的半圆轴承座孔，分别对应输入轴、中间轴、输出轴的上半轴承安装位，每个轴承孔外侧都设计了轴向定位凸台，用来限制轴承外圈的轴向窜动，凸台上预留的螺纹孔用于安装轴承端盖，端盖与凸台的配合面可以加装密封垫片，既能防止润滑脂从轴伸位置泄漏，也能阻挡外部的切削碎屑、粉尘进入轴承滚道造成磨损。壳体的弧形顶部轮廓并非随意设计的曲面，而是根据内部齿轮的最大回转半径预留了足够的安全间隙，避免齿轮高速运转时齿顶与壳体内壁发生剐蹭，同时曲面结构相比平顶结构拥有更好的结构刚度，在承受螺栓预紧力与传动振动载荷时，不容易出现应力集中导致的壳体变形；在轴承座与壳体侧壁的连接位置，特意增设了三角形加强筋，

　　这是因为齿轮传动过程中产生的径向载荷会通过轴承传递到轴承座位置，若没有加强筋的支撑，长期受交变载荷作用容易出现轴承座孔变形，导致轴系同轴度超差，引发齿轮偏磨、轴承温升过快等故障。从实际使用场景的维护需求出发，这种剖分式上盖的设计相比整体式箱体有明显优势，当需要检查齿轮啮合状态、更换磨损轴承或者调整齿轮侧隙时，不需要拆解轴系上的联轴器、带轮等外接部件，只需要拆开合箱螺栓即可将上盖整体吊离，大幅降低了设备运维的工作量；壳体边缘的圆角过渡处理，一方面是为了消除铸造过程中的应力集中，减少铸件出现冷隔、裂纹的缺陷概率，另一方面也能避免安装维护过程中尖锐棱角对操作人员造成划伤。在建模逻辑上，该结构优先以合箱面作为基准平面绘制法兰轮廓草图，

　　再通过拉伸生成法兰基础特征，之后以轴承孔的中心轴线为定位基准，逐个绘制轴承座的旋转轮廓生成凸台结构，顶部的弧形腔体通过扫掠或者多截面曲面实体化生成，最后再添加加强筋、安装孔、倒角等细节特征，整个建模过程完全遵循机械加工的工艺顺序，特征树的逻辑与实际零件的加工工序保持一致，方便后续根据不同的轴系参数调整轴承孔的中心距、孔径以及腔体的轮廓尺寸，快速衍生出适配不同传动比、不同中心距的同系列齿轮箱上盖模型。需要注意的是，这类铸件壳体的壁厚设计保持了均匀过渡，避免出现壁厚突变导致铸造时产生缩孔缺陷，所有的安装孔位置都做了凸台加厚处理，保证螺栓连接时有足够的啮合长度，不会因为螺纹孔深度不足导致连接失效；轴承座孔的半圆面与下箱体的对应半圆面需要在合箱后一次性镗削加工，因此建模时上下箱体的轴承孔特征保持了完全的参数关联，确保合箱后的孔位圆度与同轴度符合装配要求。
