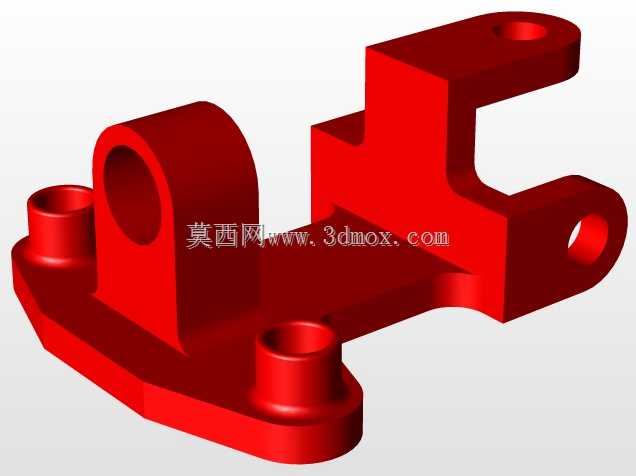

在非标自动化生产线、小型专用工装以及轻工机械设备的传动与执行单元布局中,这类异形多安装位连接支座是承担跨部件定位、载荷传递的核心结构件,区别于标准型材拼接的支撑座,这类一体成型的支座能够在紧凑的设备内部空间里,同时满足多组不同方向功能部件的安装定位需求,避免多零件拼接带来的累计装配误差,也能减少设备运行过程中连接松动的风险。从实际使用场景来看,这类支座常布置在设备的中层安装板区域,一侧带同轴通孔的立式凸台主要用于穿装铰接销轴或者短轴类零件,为摆动类执行件提供回转支撑,比如小型气动摆杆、连杆传动的中间铰接点都可以依托这个凸台完成定位,凸台的通孔内径与配合轴径采用基孔制间隙配合,孔壁预留的加工余量能够满足后续铰孔精加工的要求,
保证回转副的转动灵活性同时控制径向窜动量。另一侧的高位立式凸台带横向通孔,主要用于安装带座轴承或者直线导套,为水平布置的传动轴或者导向杆提供端部支撑,凸台的高度经过匹配计算,刚好让安装后的轴系中心高与相邻传动部件的中心高保持一致,避免轴系安装后出现偏心别劲的问题,凸台侧面的加厚筋条从底座一直延伸到凸台顶部,能够承受轴系运转时产生的径向载荷,防止长期受载后凸台出现倾斜变形。底座部分采用了切边式的异形轮廓,没有采用规则的矩形底座,是为了避让设备内部相邻布置的管线、小型传感器以及其他安装座的突出结构,三个带沉孔的安装凸台分别布置在底座的三个受力角点位置,沉孔深度能够完全容纳内六角圆柱头螺钉的头部,安装后螺钉头不会突出底座表面,
不会和底座下方铺设的拖链、管线产生干涉,安装孔的孔距公差控制在±0.02mm范围内,能够和设备安装板上的预制螺纹孔精准对位,不需要现场扩孔调整。设计过程中首先根据设备内部的可用安装空间划定了底座的外轮廓边界,优先保证三个安装点的位置不与周边构件冲突,再根据需要承载的两个功能部件的中心高要求,反向推导两个立式凸台的高度尺寸,同时对两个凸台的受力路径做了应力校核,在载荷传递的拐角位置做了R3-R5的圆角过渡,避免直角位置出现应力集中,长期受交变载荷后产生开裂问题。整个零件的壁厚保持均匀,相邻壁厚差控制在2mm以内,不管是采用机加工方式从整块铝坯铣削成型,还是采用铸造后精加工的工艺路线,都不会因为壁厚不均出现加工变形或者铸造缺陷。
零件的所有外露棱边都做了C0.5的倒角处理,既能够去除加工毛刺,避免装配时划伤操作人员,也能减少零件搬运过程中棱边磕碰产生的凹坑,影响装配精度。在实际装配时,底座通过三个内六角螺钉固定在设备的安装基板上,安装前需要清理基板安装面的毛刺和杂物,保证支座底面和基板完全贴合,避免安装后支座出现倾斜,后续安装轴类零件时,可以先在凸台孔内涂抹少量润滑脂,减少轴和孔壁的磨损,延长零件的使用寿命。这类支座的结构设计没有多余的冗余结构,每一处凸台、每一个安装孔都对应明确的功能需求,在紧凑空间内实现了双点位支撑的功能,相比采用多个标准件拼接的支撑结构,整体刚性更好,装配工序更简单,也能有效降低设备的整体装配成本,在各类中小型专用设备、自动化工装的结构设计中,这类定制化的连接支座是提升设备结构紧凑度、保证装配精度的关键零件。
