手动杠杆式凸轮压紧工装结构设计

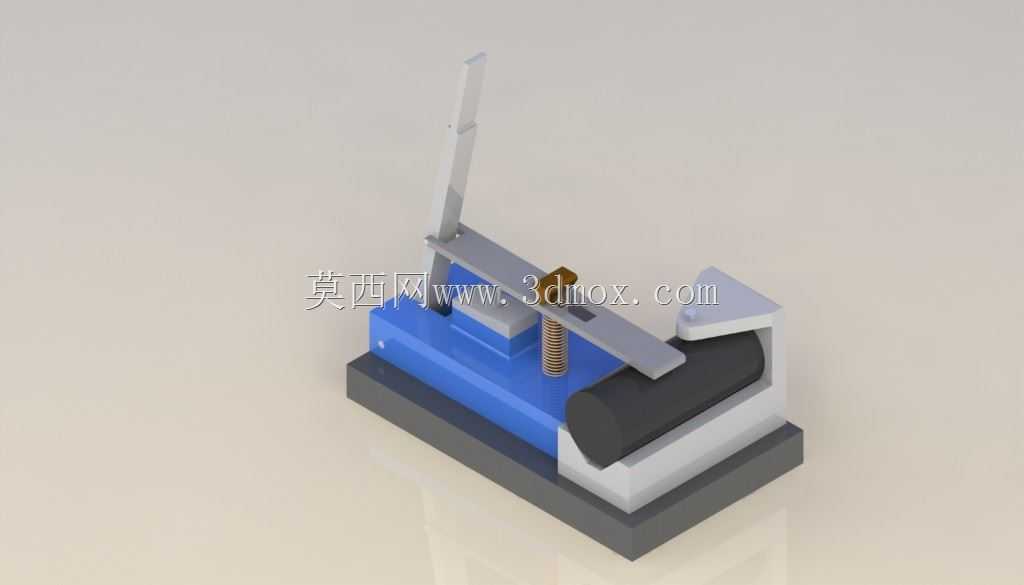

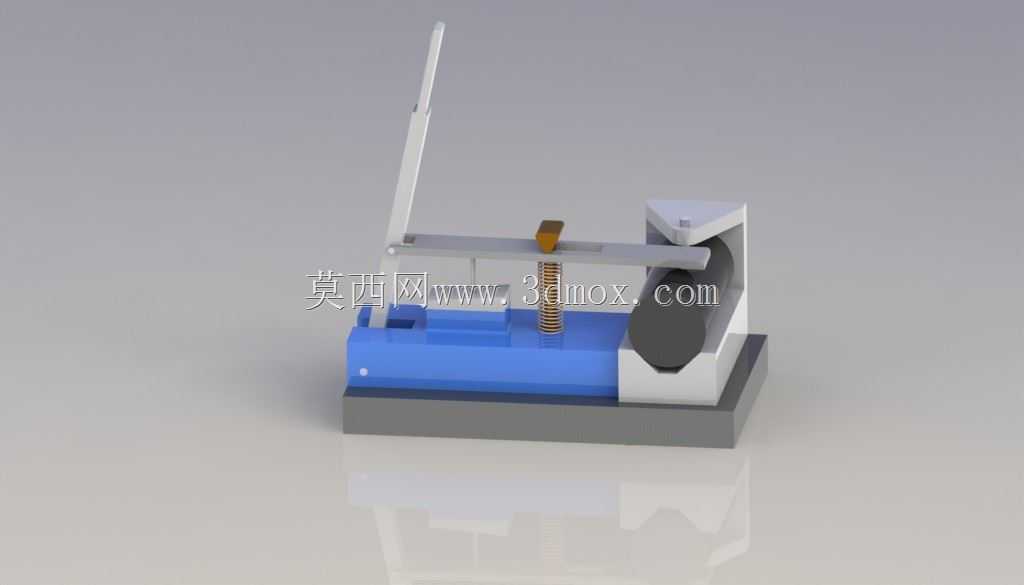

　　在小批量零部件加工、装配工位的工件固定场景中，手动压紧类工装的应用占比始终不低，这类工装不需要外接气源、电源，完全依靠机械结构实现力的放大与自锁，对工位配套条件要求极低，适合零散维修工位、小批量试制线、教学实训场景的工件装夹作业。本次呈现的这套手动杠杆压紧结构，核心采用凸轮-杠杆复合增力方案，整体底座采用一体式块状结构设计，底部预留平整安装面，可直接通过螺栓固定在工作台面或者工装基板上，安装边界控制在长180mm、宽80mm、总高160mm范围内，不会占用过多工位操作空间，适配多数小型零件的装夹空间需求。从功能实现逻辑来看，操作端的长力臂手柄向下压合时，会带动横向布置的杠杆件绕中部铰接点转动，

　　杠杆末端的偏心凸轮结构会同步压向待装夹工件的上表面，配合底座上的定位挡块完成工件的双向限位，整个压合行程控制在15mm以内，既可以满足不同厚度工件的装夹余量，也不会因为行程过长导致操作效率降低。结构中在杠杆与底座之间设置了圆柱螺旋复位弹簧，当手柄向上抬起时，弹簧的回弹力会带动杠杆自动复位，凸轮压紧面自动脱离工件表面，不需要操作人员手动拨开压头，能够大幅缩短单件装夹的辅助时间。设计过程中对铰接点的位置做了反复校核，将凸轮的压紧自锁角控制在安全范围内，当手柄压合到工作位置时，机构会形成机械自锁，即使操作人员松开手柄，压头也不会因为工件的反作用力松脱，避免加工或装配过程中工件移位带来的质量问题与安全隐患。

　　压头与工件接触的端面做了圆弧过渡处理，不会因为硬接触刮伤工件表面，针对不同材质的装夹需求，还可以在压头端面更换橡胶、聚氨酯材质的软垫，适配铝件、塑料件等易刮伤工件的装夹要求。底座上的定位挡块采用可拆卸式设计，通过内六角螺栓固定在底座的T型槽内，可以根据待装夹工件的外形尺寸调整挡块的固定位置，拓展工装的适配范围，不需要重新加工底座就可以覆盖一定尺寸区间内的不同工件装夹。整个结构的受力路径经过优化，所有铰接位置都采用销轴配合铜套的转动结构，长期反复使用也不会出现铰接点磨损松旷的问题，维护时只需要定期在铰接点涂抹润滑脂即可，没有复杂的易损件，后期维护成本极低。和常见的螺旋压紧工装相比，这套杠杆凸轮结构的操作行程更短，

　　单件装夹的操作时间可以缩短60%以上，操作人员只需要一次压合动作就可以完成装夹，不需要反复旋转压紧螺杆，能够有效降低长时间操作的劳动强度，适合高频次重复装夹的作业场景。在实际工位布置时，这套工装可以并排多台组合使用，完成长条状工件的多点位同步压紧，也可以单独作为单工位夹具使用，适配小型机加工件的钻孔、攻丝、打磨工序的工件固定，以及装配工序中零部件的压装对位固定。结构中没有采用复杂的异形零件，除了弹簧、标准销轴、紧固件之外，其余结构件都可以采用普通45号钢通过常规铣削、钻削工序加工完成，加工难度低，生产制造成本可控，适合小型加工厂自行加工制作，不需要依赖复杂的加工设备。
