杆式快速压紧夹持工装结构设计

　　在机械加工、装配工位的工件定位环节，这类杆式压紧夹持结构是工位上最常用的辅助定位部件，不同于台虎钳的大行程大夹持力设计，这类结构更适配小空间内的快速压紧需求，常见于焊接工装台、小型零件铣削定位、装配线工件预固定场景，操作时无需反复旋拧长行程螺杆，扳动压臂即可完成压紧与释放，单步操作耗时不到一秒，能大幅降低批量装夹的辅助工时。

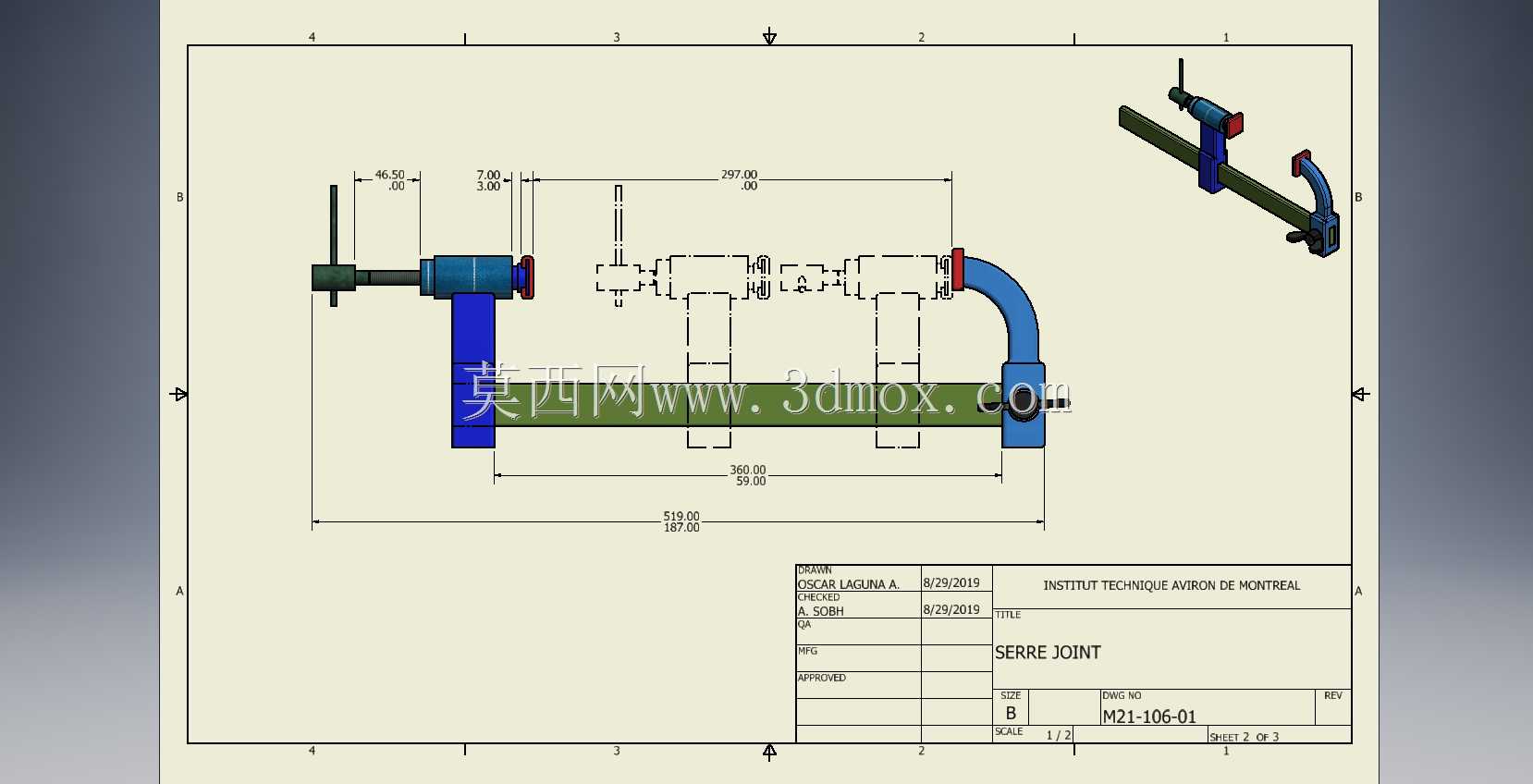

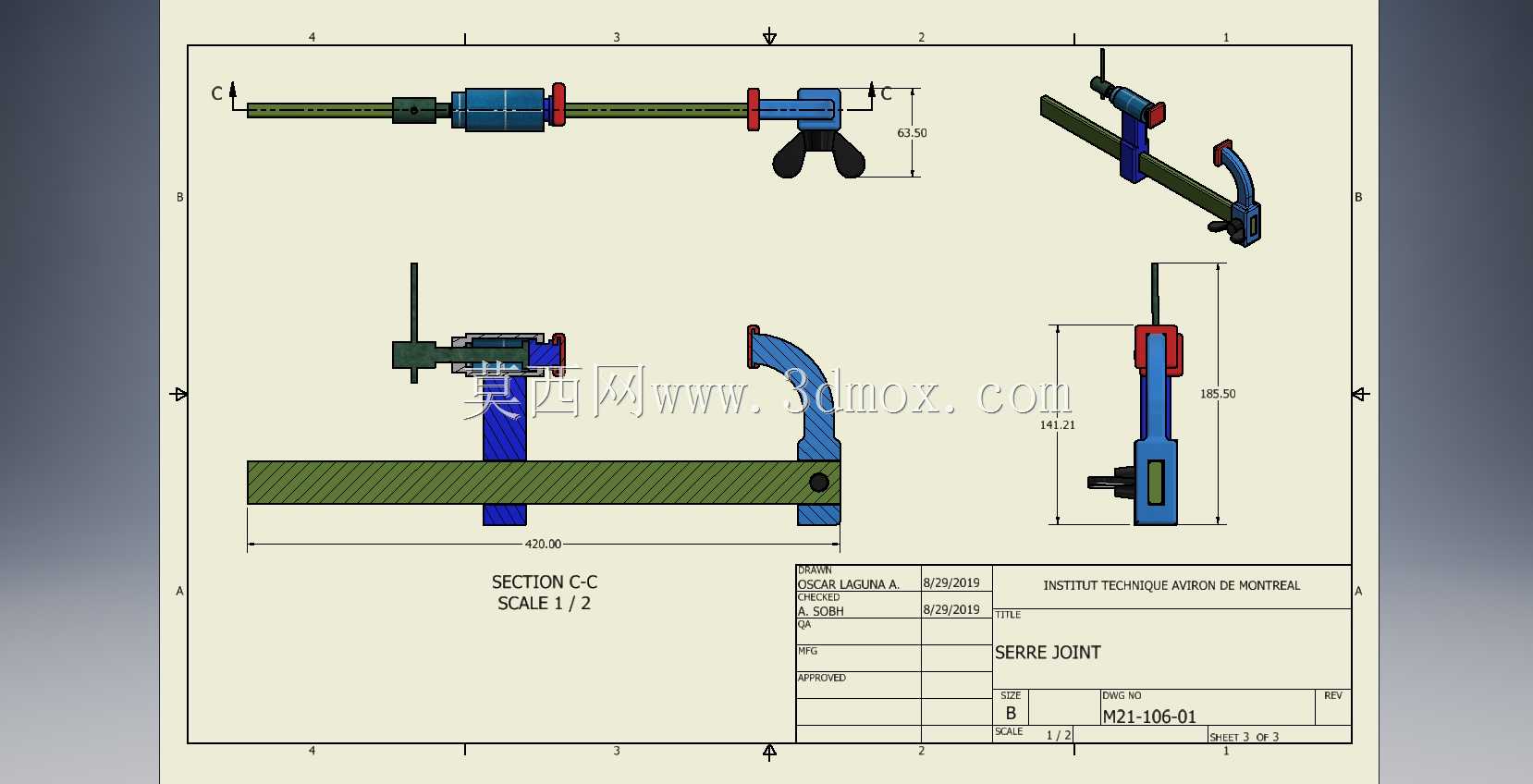

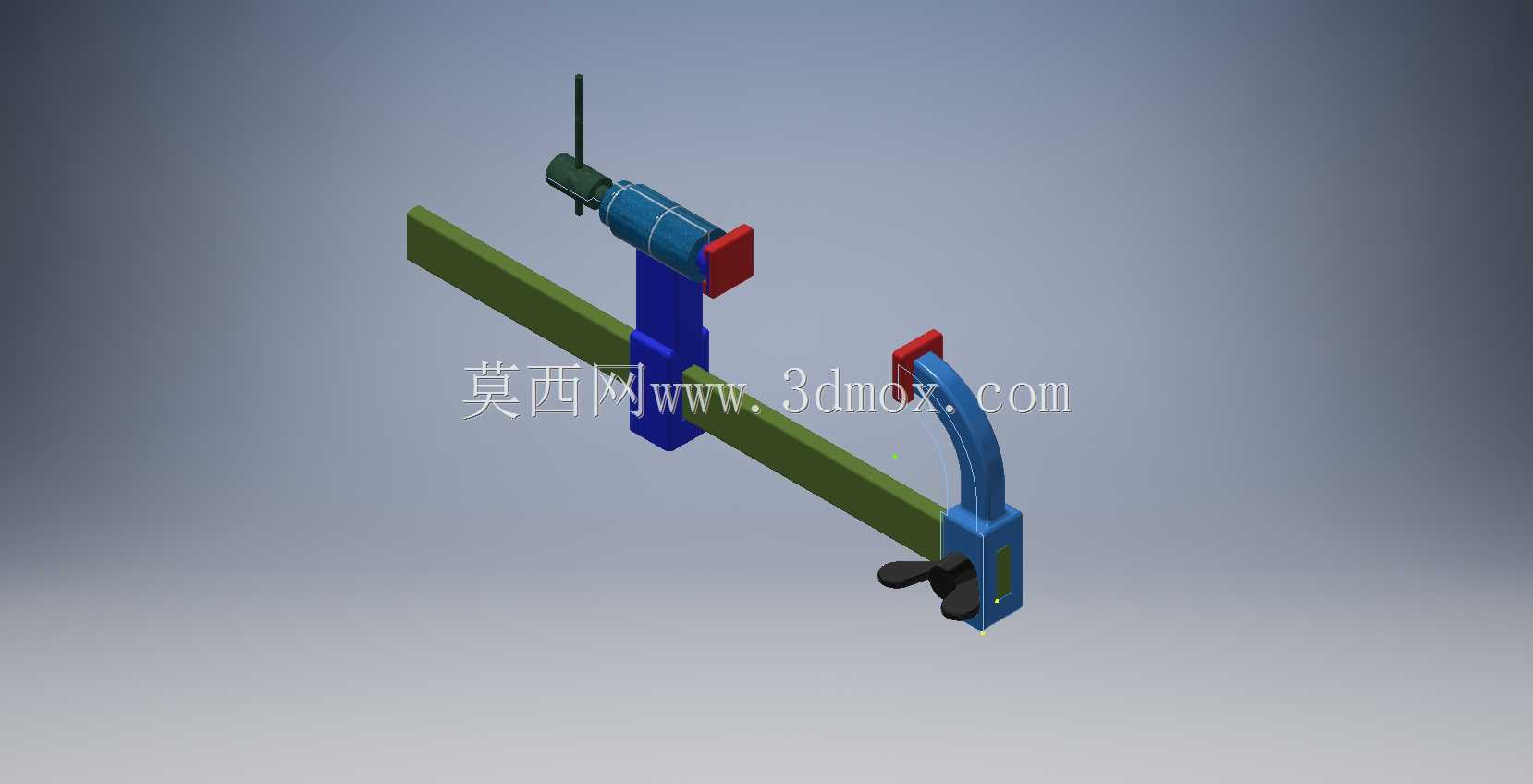

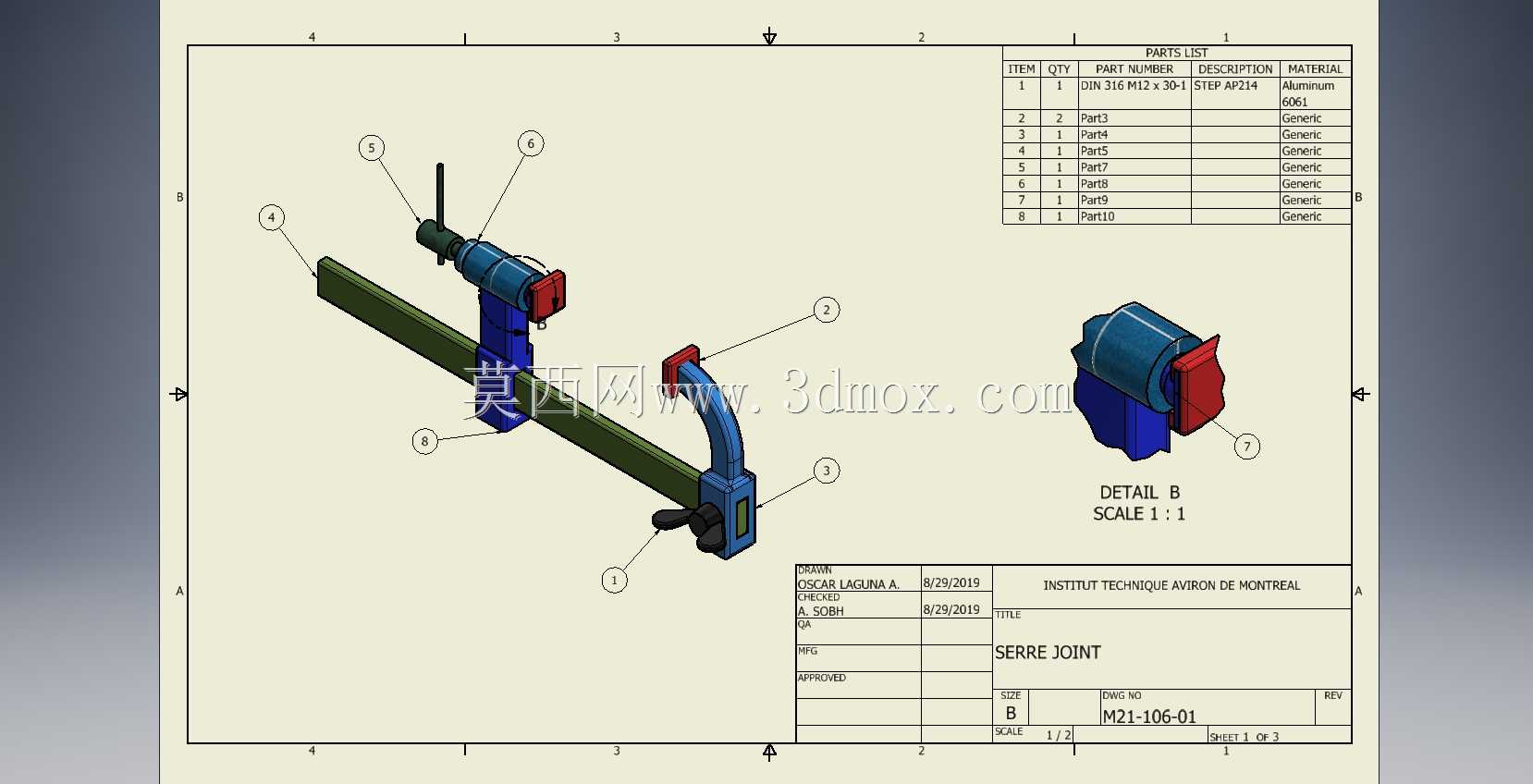

　　从结构组成来看，整套夹持机构以长条形导向方杆作为基础承载件，方杆截面采用标准矩形型材规格，可直接适配通用工装台的T型槽安装位，安装时无需额外加工定制连接座，直接通过T型螺栓即可将固定端锁附在工作台任意位置，适配不同尺寸工件的装夹位置调整需求。固定端支座集成了螺纹调节结构，底部的蝶形旋钮用于调整压臂在方杆上的初始位置，松开旋钮时压臂组件可沿方杆轴向自由滑动，快速适配不同厚度工件的开口高度，调整到位后旋紧旋钮即可锁定压臂的轴向位置，无需额外测量定位，现场调试效率远高于传统螺栓压板结构。

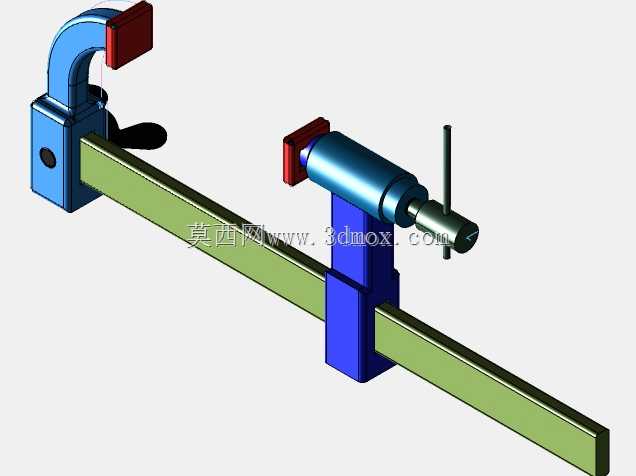

　　压臂部分采用弧形弯臂结构设计，避开了直臂结构容易与工件上方凸台干涉的问题，压头位置镶嵌有红色防滑压块，压块采用硬质耐磨非金属材质，既可以增大与工件表面的摩擦力防止压紧后工件移位，又能避免金属压头直接接触工件表面造成压痕、划伤，针对表面质量要求高的钣金件、机加工成品件装夹场景，这种软质压头设计能省掉后续表面修复的工序。压臂的铰接点做了偏心锁紧设计，当压臂扳到压紧位置时，铰接点会越过力学死点，即便加工过程中存在振动、切削力冲击，压臂也不会自行松脱，无需额外加装防松结构，可靠性完全满足常规机加工、焊接工位的负载要求。

　　设计这类夹持结构时，首先要核算的是压臂的力臂比例，方杆上的滑动支座到压头的距离、铰接点到操作手柄的距离比值控制在1:4左右，既保证操作时人手施加十公斤左右的力就能在压头端产生四十公斤以上的压紧力，满足常规小型零件的装夹力需求，又不会因为力臂过长导致压臂受力变形。方杆的长度选型需要匹配常用工位的工件尺寸范围，常规款方杆长度控制在三百到五百毫米区间，既能覆盖大部分小型零件的装夹跨度，又不会因为杆长过长导致压紧时杆体出现挠曲变形，影响压紧稳定性。

　　安装边界方面，固定端支座的底部安装孔位间距符合通用工装的孔系标准，可直接兼容间距五十毫米的M8螺纹孔安装位，也可通过过渡连接板安装在铝型材框架、焊接工作台面上，压臂抬起时的最大开口高度可通过滑动支座的位置调整，最大开口高度可达一百二十毫米，能适配不同厚度的工件装夹需求，压臂压紧后的下压行程为八毫米，无需精准调整初始位置就能保证压头紧密贴合工件表面，对工件的厚度公差容忍度较高，即便是毛坯件、冲压件这类尺寸公差较大的工件，也能保证可靠压紧。

　　在实际产线应用中，这类夹持结构常成对布置在工件的两侧，配合定位挡块使用，可完成板类、轴类、小型壳体类零件的快速定位，相比传统的螺栓压板装夹方式，单工位的装夹时间能缩短百分之七十以上，而且操作门槛低，无需操作人员掌握复杂的装夹技巧，新员工经过简单讲解就能独立完成装夹操作。结构上所有铰接位置都做了耐磨衬套设计，长期反复扳动也不会出现铰接孔磨损导致的压紧间隙变大问题，日常维护仅需定期在铰接点滴注少量润滑油即可，无需复杂的保养流程，使用寿命可达万次以上的压紧操作，完全能满足产线长期高频使用的需求。

　　不同于液压、气动夹紧装置需要配套动力源、管路线路的复杂部署，这类纯机械结构的夹持装置无需额外动力接入，可直接部署在没有气源、电源的野外维修工位、临时装配工位，适用场景更加灵活，而且不存在气动元件漏气、液压元件漏油的故障风险，在对清洁度要求较高的装配工位、电子零件装夹工位也能稳定使用。
