V型12缸内燃机曲柄连杆机构三维设计

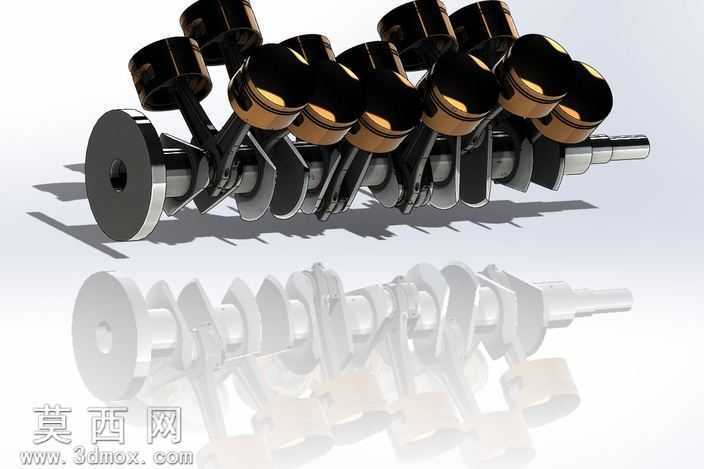

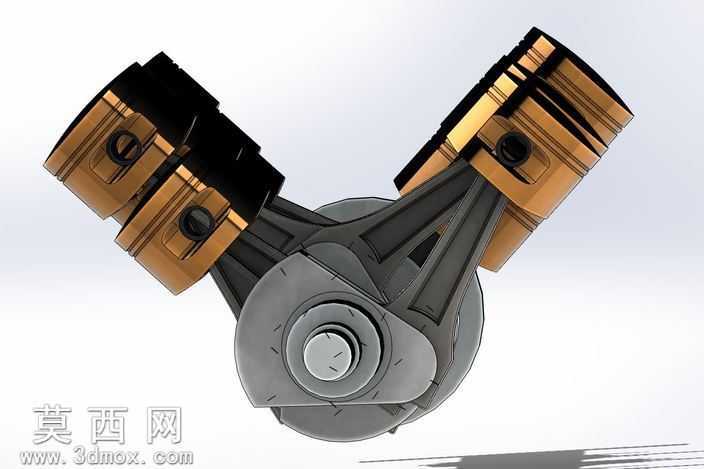

本作品为V型12缸内燃机核心曲柄连杆机构的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据V型引擎60度夹角的经典排布逻辑，完成12组活塞、连杆与多曲拐曲轴的空间位置定位，确保每一组活塞的运动行程与曲轴转角相位完全匹配V12引擎的做功顺序逻辑。建模过程中对活塞的环槽结构、连杆大头的剖分连接结构、曲轴的平衡配重块、主轴颈与连杆轴颈的过渡圆角都做了精细化还原，所有配合部位均按照机械设计公差要求预留装配间隙，可直接用于后续的运动仿真验证。材质与渲染阶段，针对不同零部件做了差异化材质赋予：活塞顶部采用高硅铝合金的哑光金属质感，还原高温工作区域的材质特性；活塞环与曲轴轴颈部位赋予镀铬高反光金属材质，体现摩擦副表面的精加工质感；连杆采用锻钢的深灰金属材质，平衡配重块做了铸铁的粗糙肌理区分；背景采用浅灰白渐变的影棚环境，添加柔和的环境光与定向主光源，投射出清晰的软阴影，将多组活塞错落排布的V型结构层次感完整呈现，同时在画面下方叠加半透明线框渲染效果，直观展示内部曲轴的贯通结构与曲拐排布逻辑。设计思路上，该模型聚焦V12引擎最核心的动力传递结构，省略了外围的缸体、配气机构、供油系统等附属部件，突出展示曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的核心原理，每一处结构都遵循真实车用V12发动机的尺寸比例，活塞销的连接结构、连杆大头的轴承位、曲轴两端的动力输出轴与前端安装位都做了符合工程实际的设计，既可以作为机械原理教学的演示模型，也可作为内燃机相关设计的基础结构参考，整体模型结构严谨，装配关系完整，渲染效果清晰直观，能够准确传递V12引擎核心部件的结构特征与工作逻辑。
