带防护架工作臂的简易平衡重式叉车结构

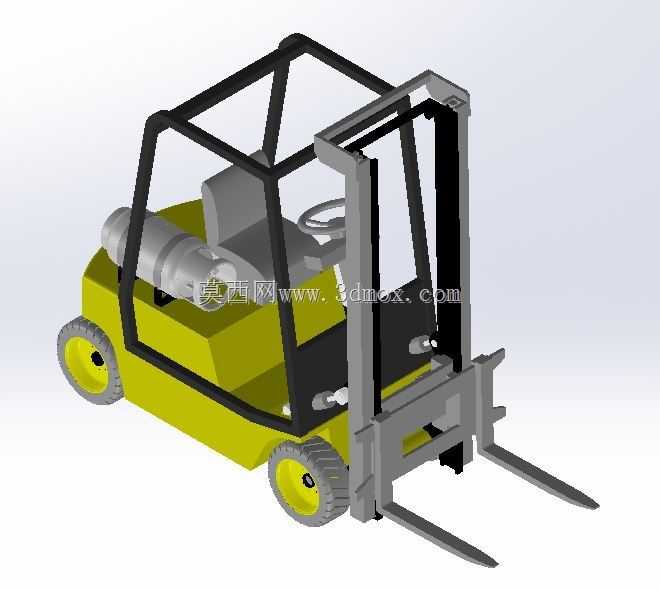

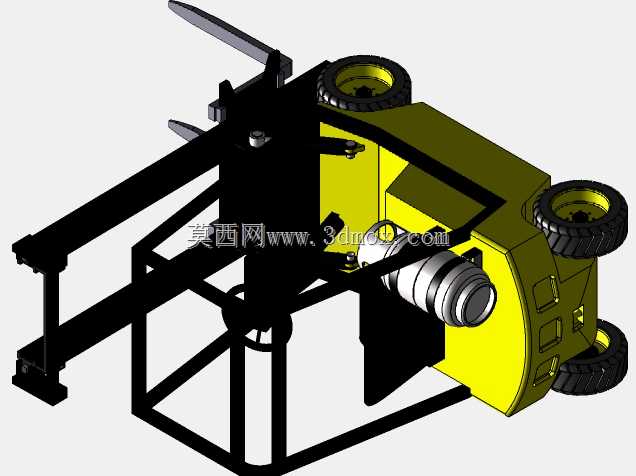

　　这款叉车结构的三维建模，完全围绕厂区、仓储场景的实际作业需求搭建，没有冗余的装饰性结构，每一处几何特征都对应真实设备的功能逻辑。从作业场景来看，这类简易叉车主要适配生产车间工序间的物料周转、仓库内托盘货物的堆垛与短距离转运，也可用于厂区货台与货运车辆之间的装卸作业，相比大型重型叉车，它的转弯半径更小，对作业通道的宽度要求更低，适合通道宽度在3米左右的中小型仓储空间、机加工车间的狭窄通道内使用，能完成1吨级以内托盘货物的举升、移位、堆码作业。

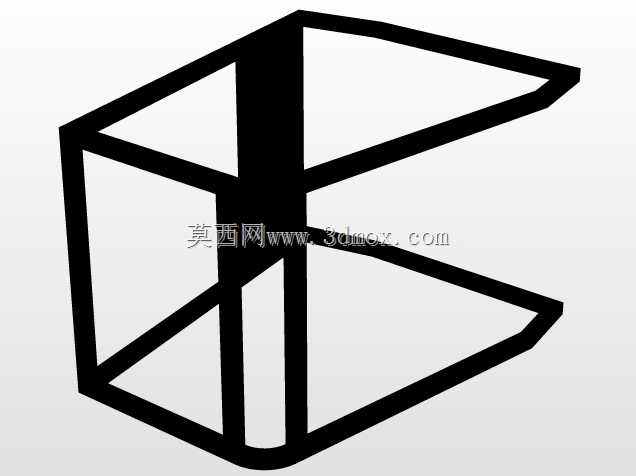

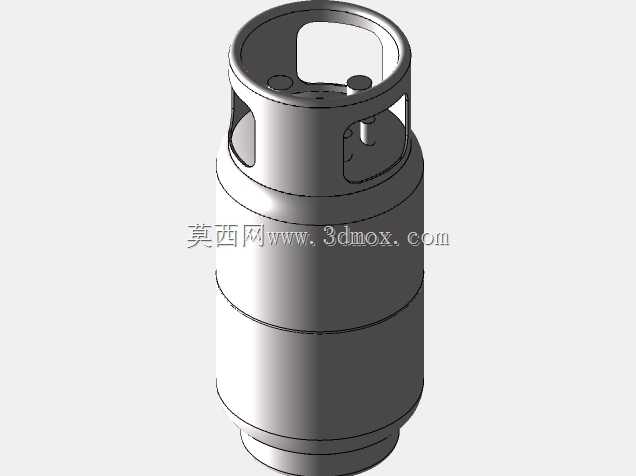

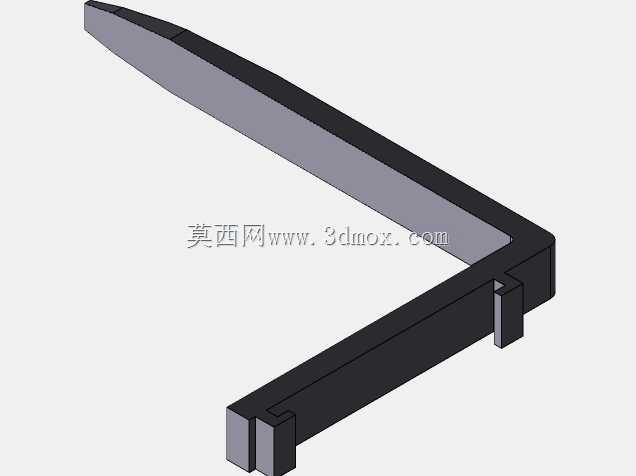

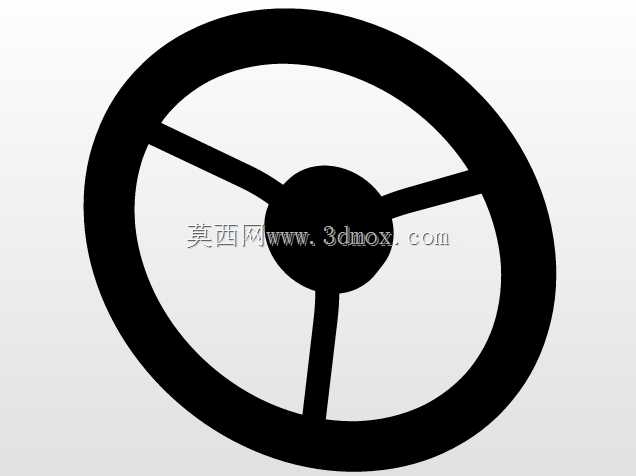

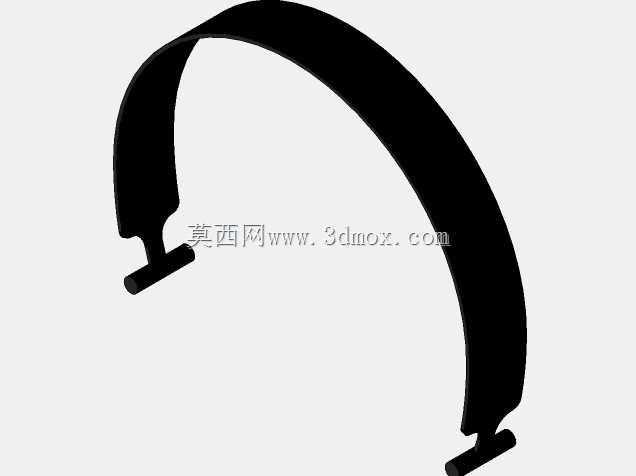

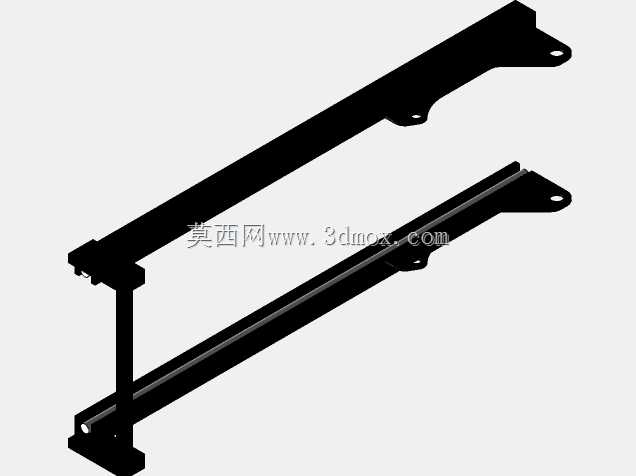

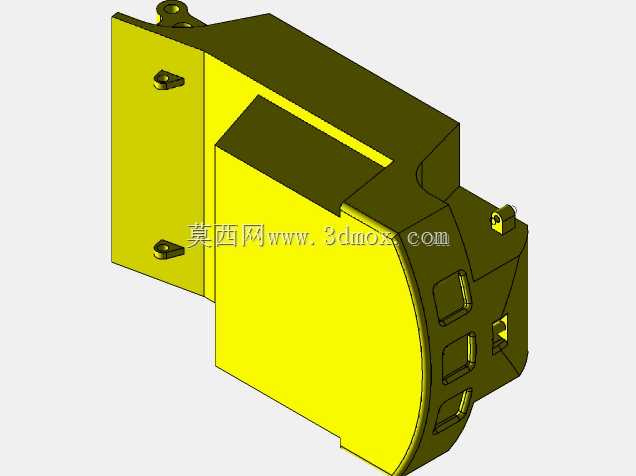

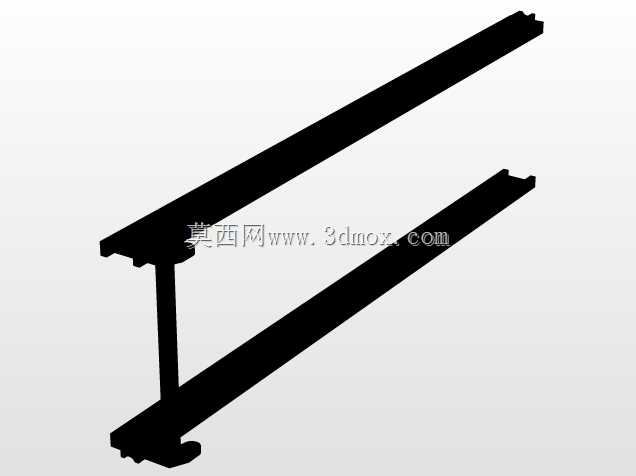

　　从功能特性上看，模型完整还原了平衡重式叉车的核心结构：后部的动力舱区域预留了动力单元的安装空间，可根据实际使用场景选配蓄电池动力或者内燃动力单元，配重区域的几何尺寸经过匹配，能够在货叉满载举升到额定高度时，保证整车的纵向稳定性，避免前倾翻风险。前部的工作臂也就是门架总成，采用两级滑动结构，内外门架的配合间隙按照实际装配公差预留，货叉架与门架之间的滚轮安装位完全还原，可实现货叉沿门架的平稳升降，货叉的间距调节结构也做了还原，能够适配不同宽度的托盘规格，满足不同尺寸货物的承载需求。驾驶区域的防护架采用框架式结构，完全符合场内机动车辆的安全防护要求，架体的杆件截面尺寸经过受力校核，能够在车辆发生意外倾翻时，为驾驶人员预留足够的安全生存空间，避免上部坠物或者车体倾翻对驾乘人员造成挤压伤害。驾驶位的座椅、转向盘的布置位置符合人机工程要求，操作件的布置距离在驾乘人员的手臂可及范围内，长时间作业不易产生操作疲劳。

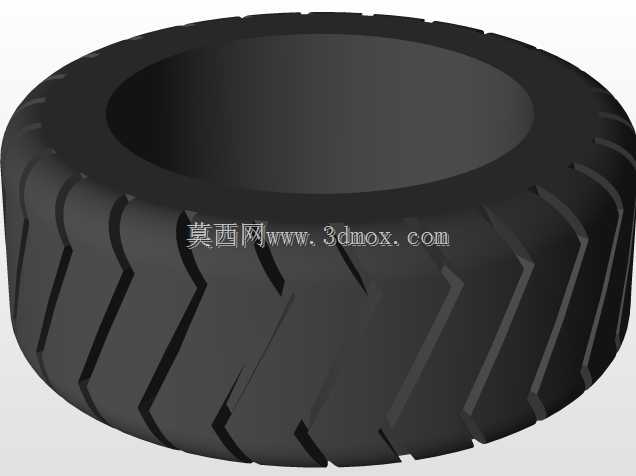

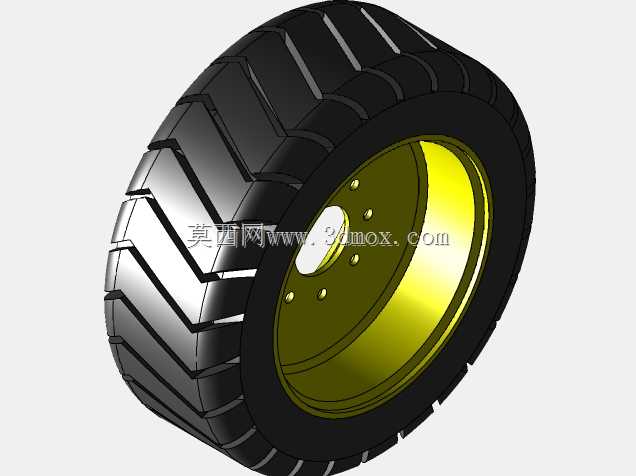

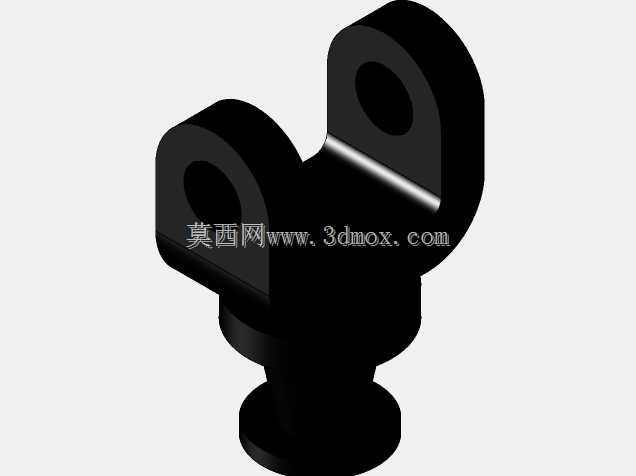

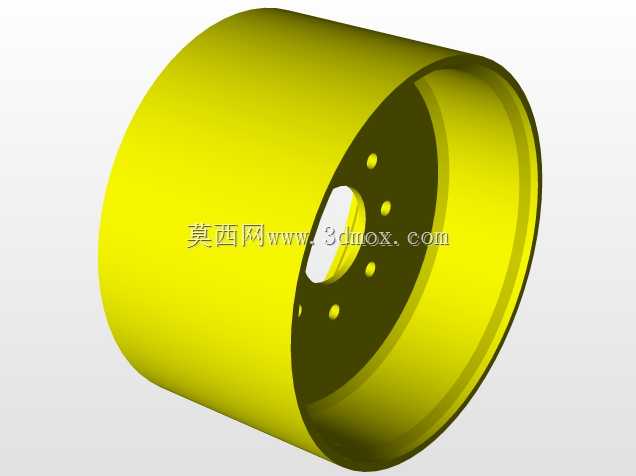

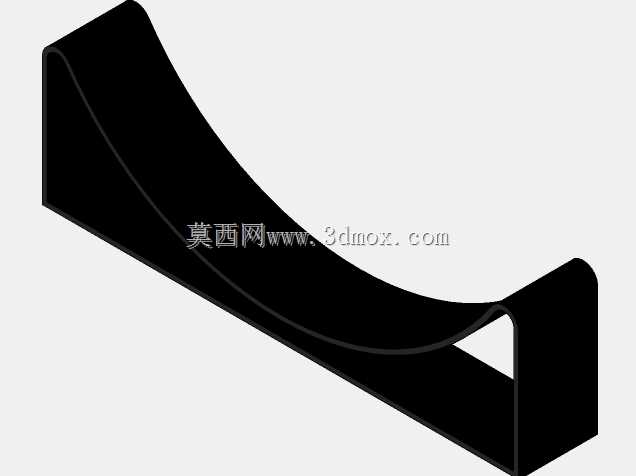

　　设计思路上，整个模型采用自下而上的建模逻辑，先完成行走系统、车架主体的基准搭建，再依次装配门架总成、防护架、动力外罩、操作部件，各部件之间的装配约束完全按照实际生产中的装配关系设置，不存在干涉问题。车架作为核心承载部件，其主体采用箱型焊接结构的几何特征，前部与门架的铰接位置、后部与转向桥的安装位置都做了加强结构的还原，能够承受作业过程中的交变载荷，避免长期使用出现结构变形。行走系统采用前轮驱动、后轮转向的布置形式，前轮作为驱动轮同时承担主要承载，轮胎的花纹、轮毂的安装结构都做了细节还原，后轮的转向角预留足够，保证小半径转弯的灵活性。

　　从安装边界与尺寸逻辑来看，整车的总长控制在含货叉3.2米左右，不含货叉的车体长度约2.2米，车体宽度约1.1米，防护架顶部高度约2.1米，最小离地间隙按照厂区平整路面的使用需求设置为120毫米左右，能够顺利通过厂区内常见的减速带、地面接缝等障碍。门架的缩回高度低于防护架顶部高度，保证车辆在不作业行驶时，整体高度不会超出防护架的安全防护范围，门架的最大举升高度可达到3米，能够满足常规三层货架的堆垛作业需求。各部件的安装接口都做了标准化的预留，比如动力舱与车架的连接孔位、门架与车架的铰接轴径、车轮与桥体的安装螺栓孔分布，都参考通用叉车的行业标准设置，可直接用于同类型简易叉车的结构参考、新机型的改型设计，也可作为仓储场景规划、物流仿真的三维素材使用，帮助设计人员快速完成方案布局，减少重复建模的工作量。在建模过程中，各部件的壁厚、圆角等工艺特征都做了还原，比如车体覆盖件的折弯圆角、焊接结构的焊道预留位置，都符合钣金加工、焊接加工的工艺要求，不存在无法落地生产的非工艺结构，能够直接对接生产环节的结构细化工作。
