嵌套回形几何立方艺术摆件结构设计

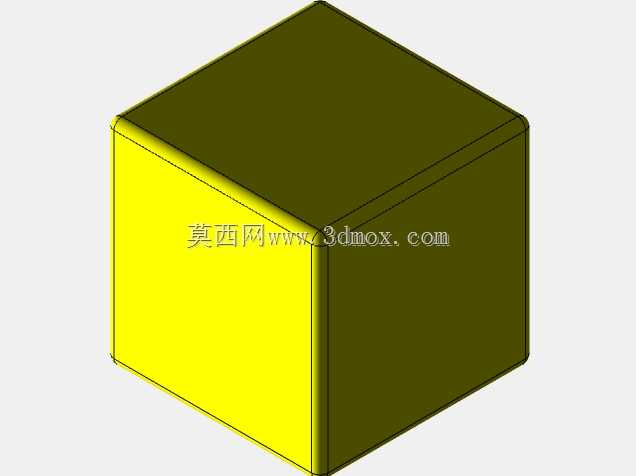

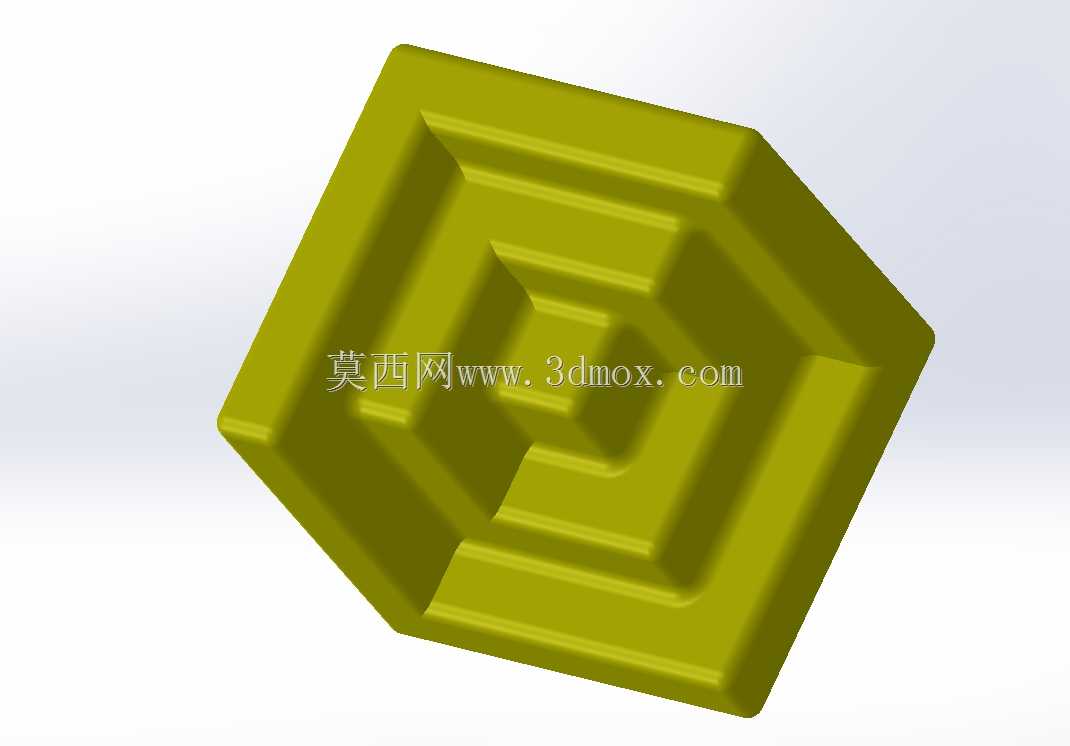

　　本次设计的嵌套回形立方结构，最初的构思来源于桌面装饰摆件与3D打印实训教学的双重需求，在日常的结构设计实训中，常需要用到结构特征清晰、打印容错率高的模型来验证设备的层厚设置、喷嘴走丝精度以及支撑方案合理性，这类规整的几何结构没有复杂的曲面悬挑，能最大程度降低打印失败概率，同时清晰的棱边与层级结构也能直观展现FDM打印的层纹效果与转角成型质量。从结构本身来看，整体采用正六面体为基础载体，外轮廓做了统一的倒角处理，避免尖锐棱边在打印过程中出现翘边，同时也能提升成品握持的安全性，不会因边角过于锋利造成划伤。内部采用逐层内收的回形嵌套结构，每一层的凸台与凹槽都做了等距偏移设计，偏移量经过反复测算，既保证了层级之间的视觉层次感，

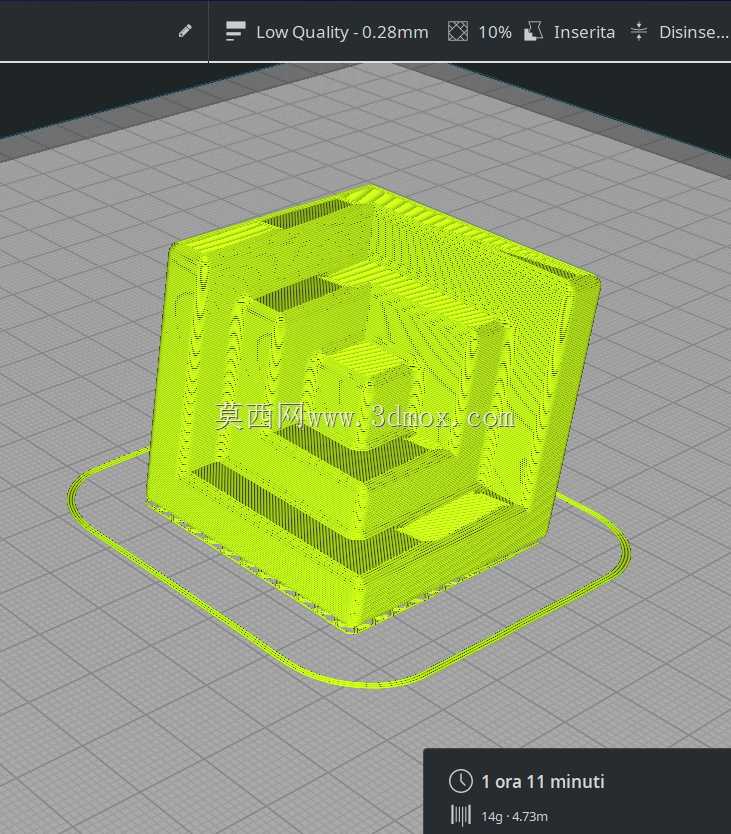

　　又不会因为壁厚过薄导致打印时出现填充不足的问题，0.4mm喷嘴适配的壁厚设置下，每一层侧壁都能实现双走线填充，结构强度完全满足日常摆放、展示的需求。在尺寸边界的设定上，提供了两种常用的规格适配不同的应用场景，80mm边长的规格适合作为桌面展示摆件，放置在工作台、展示架上时，尺寸适中不会占用过多操作空间，同时足够的体量能完整展现嵌套结构的递进视觉效果；40mm边长的规格则适合作为3D打印入门练习件，单次打印时长控制在一小时以内，能快速验证设备的进料、回抽、平台调平状态，新手练习时不需要耗费过多耗材就能完成完整的打印流程，快速获得正向反馈。设计过程中特意规避了需要额外添加支撑的结构，所有层级的悬挑角度都控制在3D打印自支撑角度范围内，

　　打印时不需要添加任何支撑结构，既节省了支撑耗材，也省去了后期去除支撑的打磨工序，打印完成后仅需简单清理底部毛边即可直接使用。从应用场景拓展来看，这类规整的几何结构除了作为3D打印测试件与装饰摆件外，还可以作为几何教学的具象教具，帮助学习者理解空间层级结构、等距偏移特征的建模逻辑，在SolidWorks等三维软件的教学中，这类特征清晰的模型也常被用作基础特征命令的练习案例，通过拉伸、倒角、等距实体等基础命令就能完成全参数化建模，学习者可以通过修改偏移距离、倒角大小、层级数量快速生成不同变体的结构，理解参数化设计的核心逻辑。结构的壁厚设计充分考虑了常用3D打印耗材的成型特性，不管是PLA、PETG还是ABS耗材，

　　都能在常规打印参数下实现良好的层间结合，不会出现层间开裂的问题，外表面的平整面也方便后期进行上色、打磨等后处理操作，创作者可以根据自身需求对成品进行个性化涂装，适配不同的展示场景。在建模逻辑上，采用全参数化的草图驱动方式，所有尺寸都关联到基础草图的边长参数，只需要修改最外层的边长数值，就能整体缩放整个模型，所有内部层级的偏移量、倒角尺寸都会按比例自动更新，不需要逐个特征修改，大幅提升了模型的变体衍生效率，针对不同的打印设备成型尺寸，可以快速调整到适配的尺寸，不需要重新建模。考虑到日常摆放的稳定性，模型底部设计了完整的平整接触面，和打印平台的接触面积足够大，打印时能有效降低翘边风险，摆放时也不会因为重心偏移出现倾倒问题，内部的嵌套结构是连续的实体结构，没有悬空的封闭空腔，不会出现打印过程中耗材坠落、空腔积料的问题，整个打印过程的走刀路径都是连续的，能有效减少喷嘴的空走行程，提升打印效率的同时也降低了拉丝、挂料等打印缺陷出现的概率。
