CR10型3D打印机X轴开关防护盖

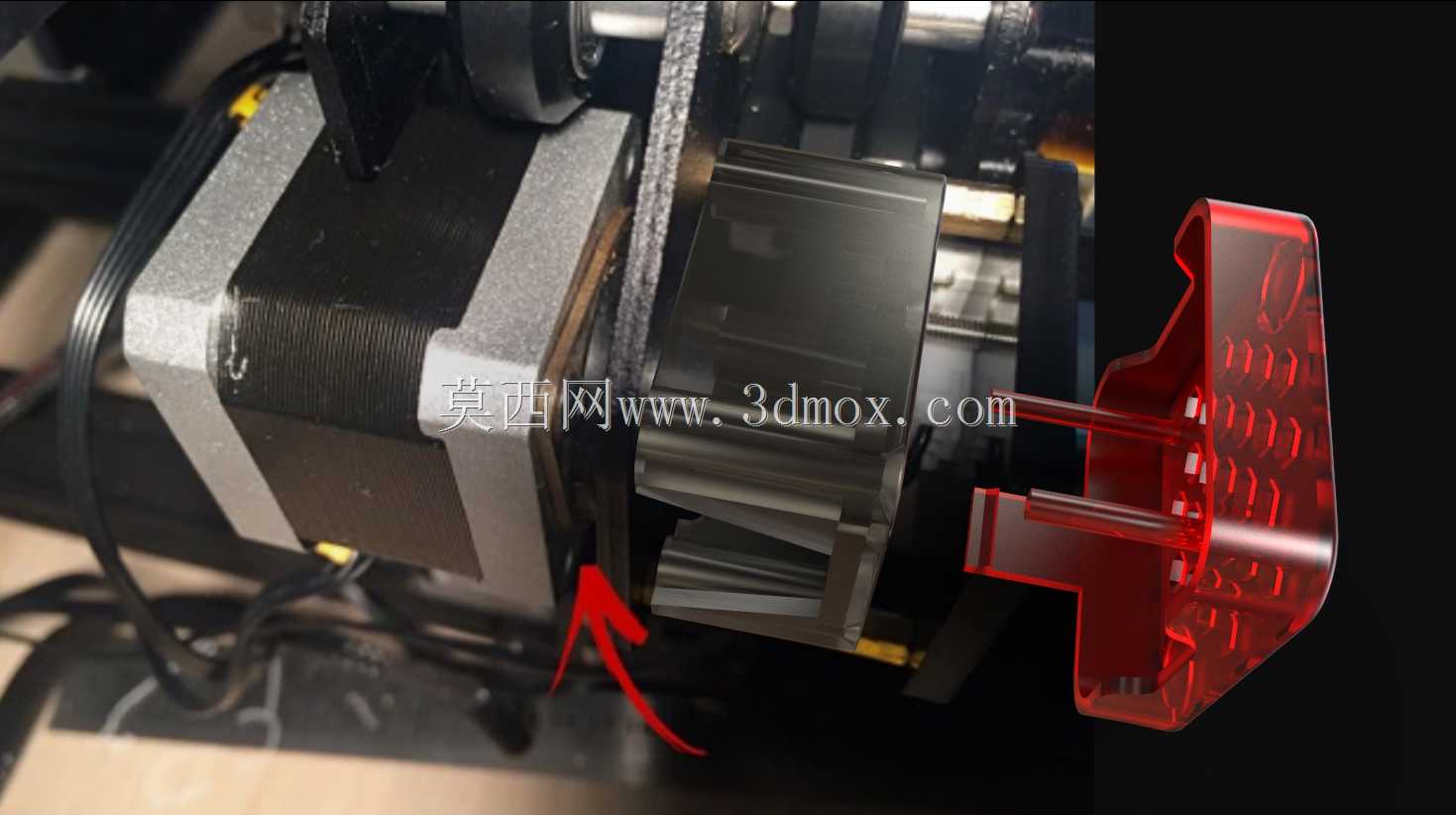

　　桌面级FDM3D打印机在日常使用过程中，X轴端部的限位开关属于外露的易损部件，长期暴露在车间、工作室的多尘环境中，很容易附着打印过程中飘散的PLA、ABS耗材碎屑，加上日常操作时的误碰、线材拖拽拉扯，很容易造成开关触发异常、接线松脱，进而引发打印撞机、行程失准等问题，不少用户在加装第三方整机防尘套件、走线优化套件时，往往会忽略X轴端部开关区域的防护，导致整套设备的外观一致性和防护完整性存在短板。这款针对CR10机型设计的X轴开关防护盖，正是瞄准这一实际使用痛点开发的配套结构件，在设计之初就充分考虑了CR10机型X轴端部的安装边界，整体轮廓完全贴合X轴铝型材端面的安装位，不需要对原有设备的机架、开关安装座做任何打孔、切削等二次加工，

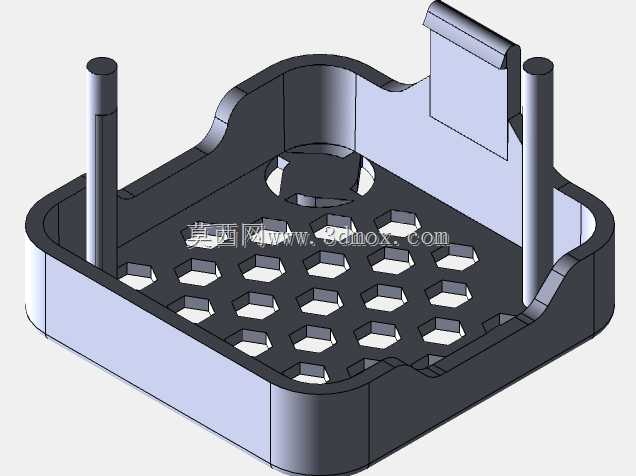

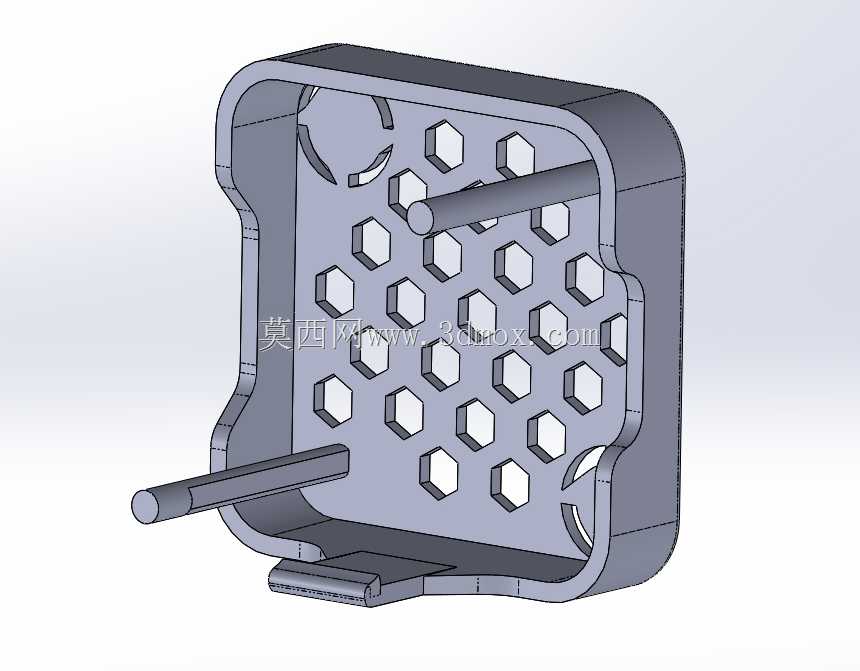

　　直接卡接在原有开关的安装位置即可完成固定，安装后不会和X轴运动的打印小车、同步带张紧结构、拖链走线产生运动干涉，预留的开关触发避让间隙经过反复校核，既保证防护盖完全覆盖开关本体与接线端子区域，又不会影响限位开关的正常触发行程，避免出现限位失效的问题。从结构细节来看，防护盖表面设计了阵列式的通孔结构，这一设计并非单纯的外观装饰，一方面是为了减少防护盖自身的重量，避免给X轴端部增加额外的负载，影响X轴运动的动态响应精度，另一方面是为了保证开关区域的空气流通，避免长期封闭导致开关触点区域积温，影响电子元件的使用寿命，同时阵列孔也能在日常维护时，不用拆卸防护盖就可以直观观察到开关的触发状态、接线是否存在松脱移位的情况，降低日常巡检的工作量。

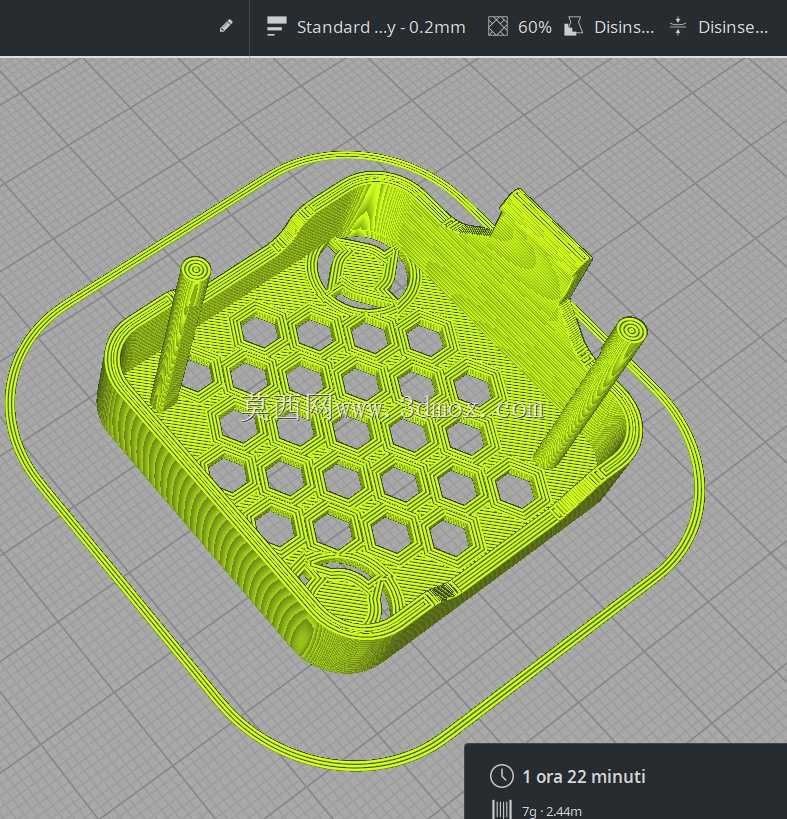

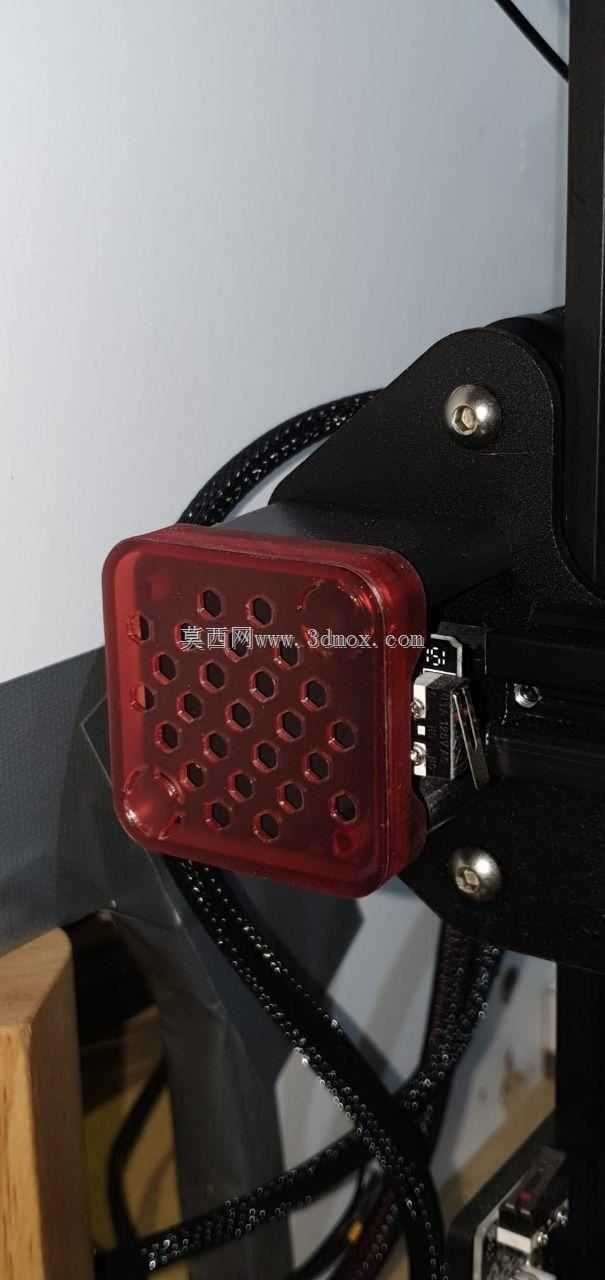

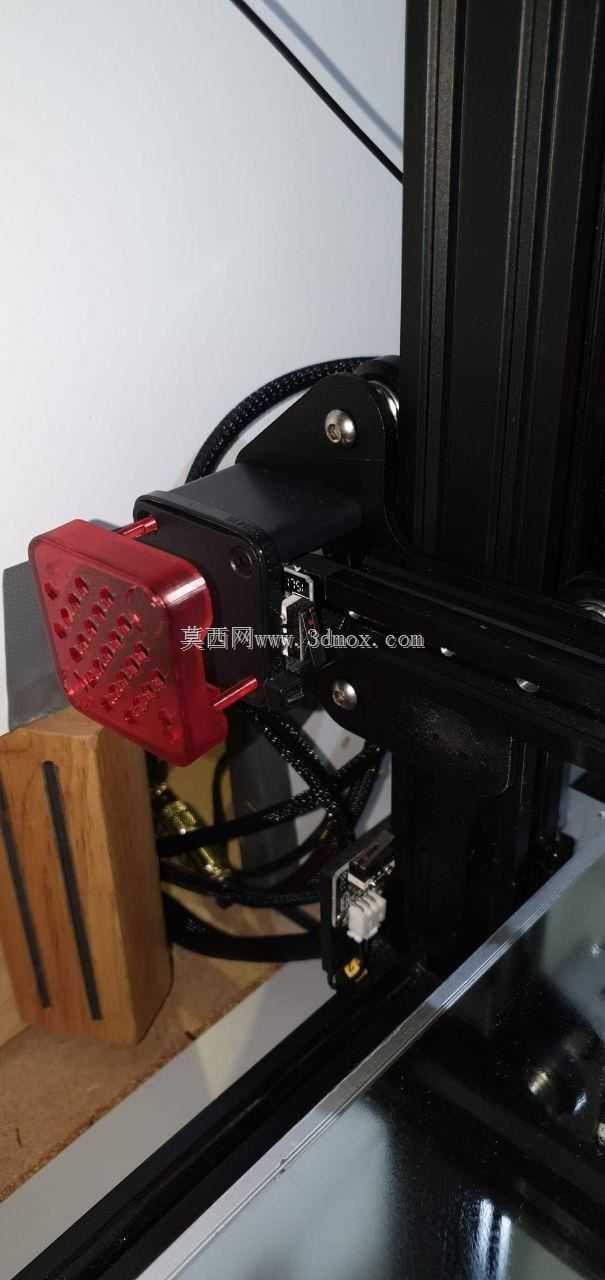

　　防护盖的边缘做了圆弧过渡处理，没有尖锐的棱角，既可以避免安装维护时划伤操作人员，也能减少打印过程中剐蹭到运动的线材、拖链的概率，和原有CR10机型的黑色机架、红色走线槽的外观风格匹配度较高，安装后可以填补X轴端部的视觉空缺，提升整机外观的完整度。在实际适配场景中，这款防护盖不仅可以适配原厂状态的CR10机型，对于做过X轴走线优化、加装了拖链的改装机型，也预留了足够的走线避让空间，不会和改装后的线材固定座产生位置冲突，对于使用树脂打印工艺制作该零件的用户来说，0.4mm的壁厚设计兼顾了结构强度和打印成功率，不需要额外添加支撑就可以完成打印，打印完成后只需要简单清理孔位的毛边就可以直接安装使用，不需要做额外的打磨、攻丝等后处理。

　　从功能层面来说，这款防护盖除了基础的防尘、防误碰作用之外，还可以对开关的接线端子形成物理防护，避免日常清理打印机、更换耗材时工具误碰到接线端子造成短路，也能防止打印过程中翘边的模型剐蹭到开关接线，导致接线脱落引发的打印故障，在长时间连续打印的场景下，防护盖可以阻挡大部分飘散的耗材碎屑附着在开关拨杆上，避免碎屑堆积导致拨杆卡滞、触发不到位的问题，有效降低设备的日常维护频率，减少因开关故障导致的打印失败概率。在安装边界的校核上，设计时充分测量了CR10机型X轴端部的型材截面尺寸、开关安装座的突出高度、同步带轮的外轮廓尺寸，防护盖的内凹深度刚好覆盖开关的整体突出高度，外侧边缘和型材端面齐平，不会突出于型材外侧，避免设备移动、摆放时防护盖被磕碰损坏，固定方式采用和原有安装孔位匹配的卡接结构，不需要额外使用螺丝固定，安装拆卸都非常方便，需要更换开关、调整开关位置时，可以快速取下防护盖，完成维护后直接扣回即可，不需要复杂的安装步骤。
