戴森旋风原理涡轮清洁器结构设计

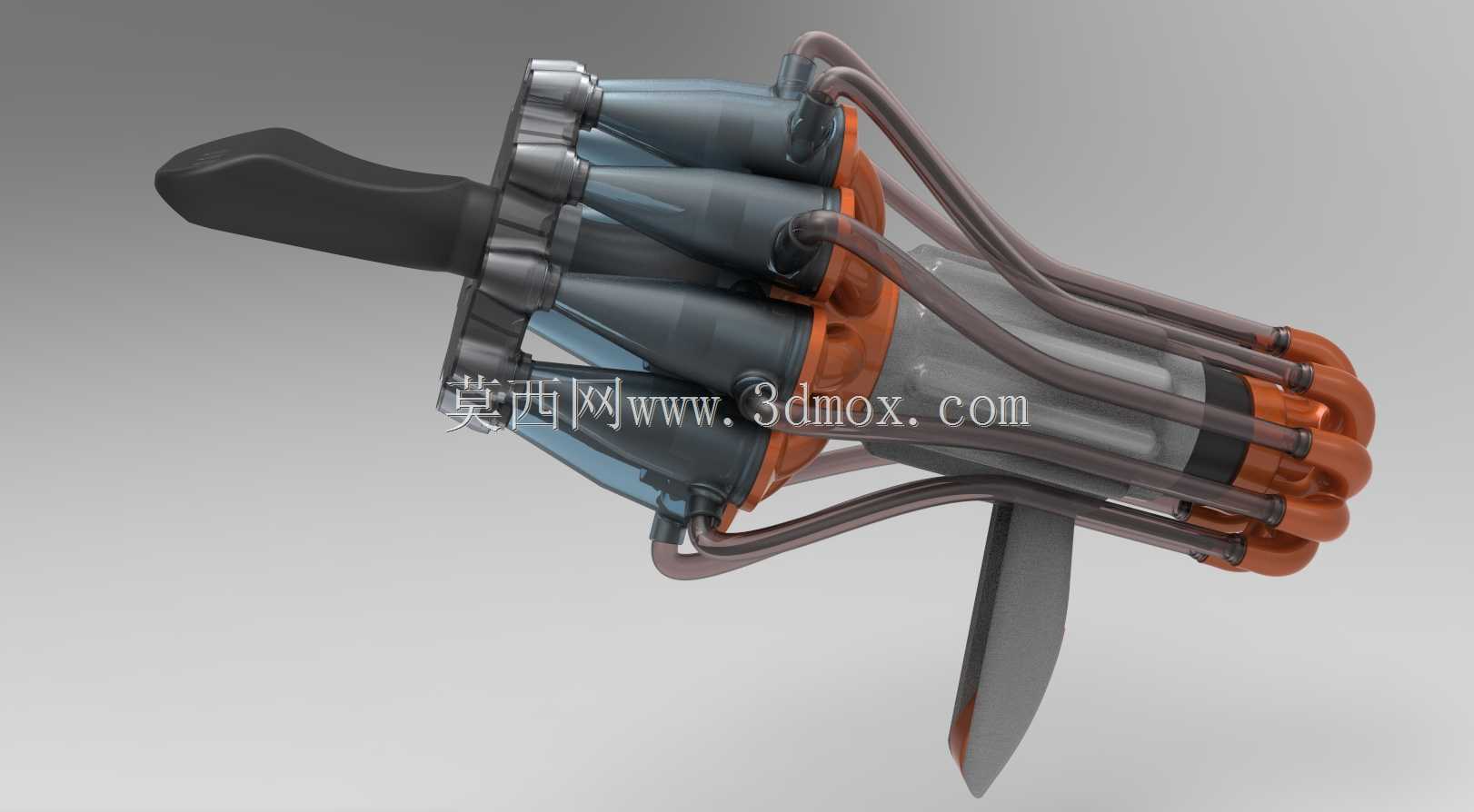

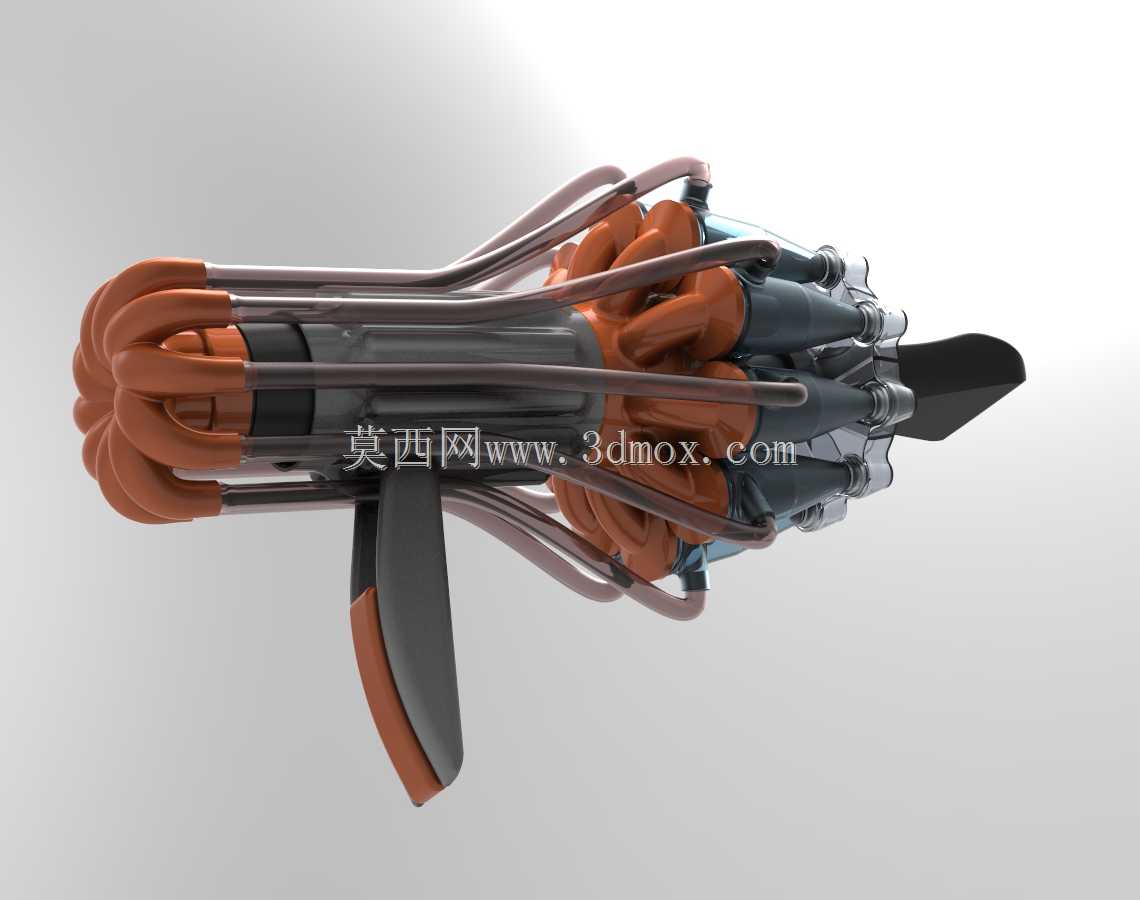

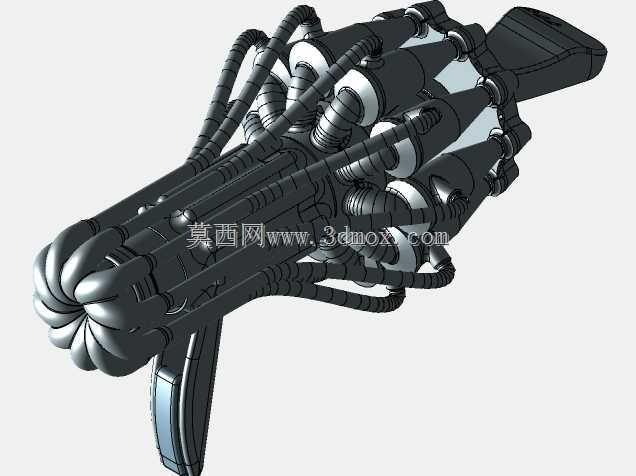

　　这款涡轮清洁器的结构设计参考了戴森旋风清洁设备的核心气路逻辑，核心应用场景覆盖小型工位清洁、桌面精密碎屑清理、3D打印后处理残料清扫等对清洁精度有一定要求的作业场景，区别于传统民用吸尘器的大吸力粗放设计，该结构更侧重小范围作业时的气流导向稳定性，避免清洁过程中吹飞轻质碎屑造成二次污染。从功能特性来看，该结构采用多锥气旋并行布局，六个锥形分离腔沿中心轴环形排布，外部连接的导流管负责将进气均匀分配至各个分离腔，利用离心力将混入气流的固体碎屑甩至腔壁滑落至集尘区域，过滤后的气流沿中心通道排出，这种布局能在有限的手持尺寸内实现更高的气固分离效率，减少后续过滤组件的堵塞概率。设计过程中优先考虑了手持操作的人机边界，

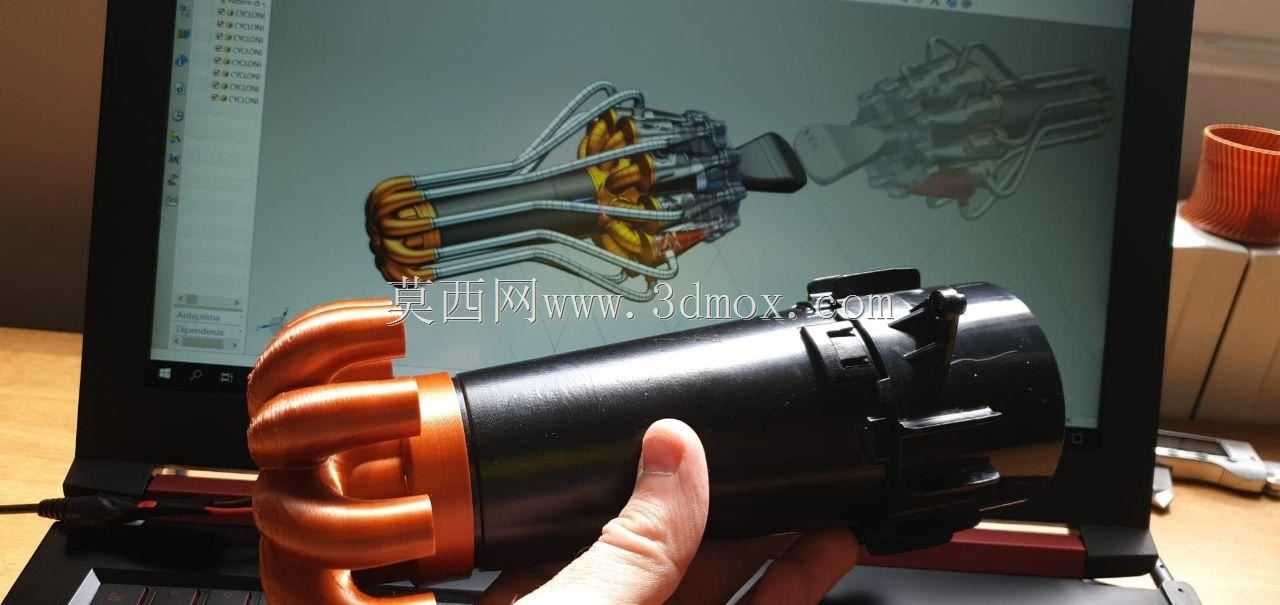

　　握持端采用符合手掌弧度的曲面造型，整体径向尺寸控制在80mm以内，轴向长度不超过220mm，不含集尘组件的自重控制在300g以内，长时间单手握持作业不会产生明显的肌肉疲劳，安装边界上预留了通用的小型高速风机接口，可直接适配市面上常见的24V直流微型高速风机，无需额外定制转接结构，进气端预留了标准刷头等配件的卡扣位，可根据不同清洁场景更换扁吸、毛刷头等工作头。结构细节上，各个气旋腔的锥角经过反复调整，角度设置为12度，既保证离心分离的有效行程，又不会因为锥度过大造成气流阻力陡增，外部的导流管采用等径圆弧过渡，避免直角弯折造成的气流压损，中心排气通道的截面面积为六个进气腔截面面积总和的1.2倍，保证排气顺畅不会出现腔内憋压的问题。

　　支撑结构采用一体化的环形支架固定所有气旋腔，减少装配零件数量，降低后续组装的公差累积，外壳预留了0.8mm的壁厚加强筋，在保证结构强度的同时尽可能控制整体重量，握持区域做了防滑纹理设计，作业时即使沾有少量粉尘也不会出现打滑脱手的情况。气路密封位置预留了1mm的密封槽，可适配标准的O型密封圈，避免作业过程中出现漏气导致吸力损失的问题，集尘腔采用快拆卡扣设计，清理积尘时无需额外工具即可拆开倾倒，操作便捷性适配日常高频次的清洁使用需求。
