经典蝙蝠侠标识立体线框造型设计

　　这款蝙蝠侠标识造型，最初的设计出发点是适配桌面级FDM3D打印设备的小尺寸文创摆件生产需求，在做结构拆解前先梳理了实际应用场景：既可以作为潮玩手办的配套装饰铭牌，也能单独做成桌面装饰摆件，还可通过背部预留的胶位粘贴在机箱、头盔、文创周边表面作为个性化装饰元素，甚至能通过调整缩放比例适配钥匙扣、冰箱贴等小型文创产品的生产需求。

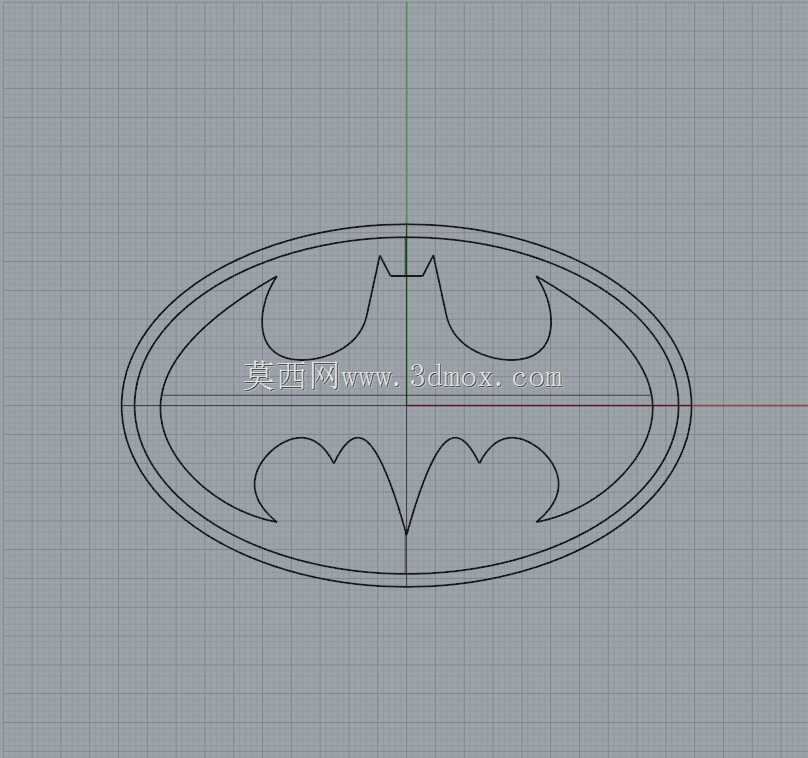

　　设计过程中最先敲定的是外形轮廓的比例关系，整体外轮廓采用椭圆基底，长轴与短轴的比例控制在1.7:1，这个比例既还原了经典蝙蝠侠标识的视觉记忆点，也能避免打印过程中长轴方向两端出现翘边问题——毕竟桌面级3D打印机的热床有效打印区域多为220220mm，将标识整体外轮廓控制在180mm长轴、106mm短轴的尺寸边界内，既可以单块热床一次打印成型，也预留了足够的裙边打印空间，不需要额外拆分模型做拼接处理。

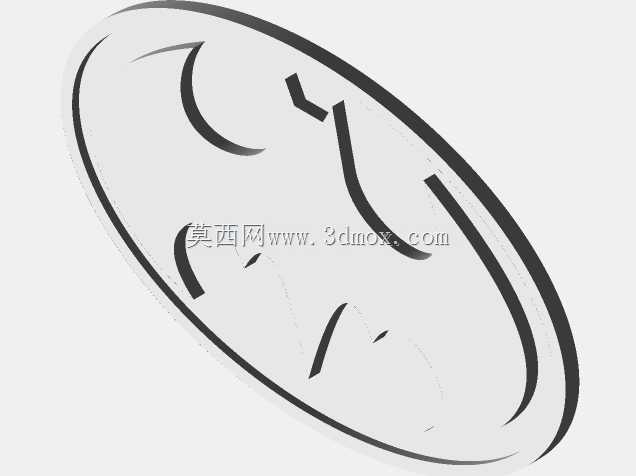

　　轮廓线的结构设计上，没有采用实心填充的方案，而是做了三层嵌套的线框结构：最外层是2mm宽度的闭合椭圆轮廓，中间层是蝙蝠造型的外轮廓线，最内层是蝙蝠翅膀与头部的细节分线，所有线条的厚度统一设置为1.2mm，这个厚度刚好适配0.4mm口径的常规3D打印喷嘴，三层走线刚好填满线条宽度，不需要做复杂的填充路径规划，打印时的走线连续性更好，不会出现断丝、线头堆积的问题。同时所有线条的转角位置都做了R0.8mm的圆角过渡，避免打印过程中喷嘴在锐角位置停顿造成的料瘤，也能减少后期打磨的工作量。

　　考虑到不同的使用场景，模型在背部预留了两种安装结构的兼容位：如果是做桌面摆件，可在背部椭圆中心位置粘贴直径10mm的磁吸底座，直接吸附在金属表面；如果是做粘贴式装饰，背部所有线条的平面度公差控制在0.1mm以内，粘贴双面胶后不会出现翘边、缝隙不均的问题；如果是做吊挂类装饰，在椭圆最上方的轮廓位置预留了0.5mm的穿线孔位，不需要额外打孔就能穿挂绳。

　　模型的分层处理上，将整体厚度设置为3mm，这个厚度既保证了摆件拿在手里的分量感，也不会因为过厚造成打印时间过长，按照常规0.2mm层厚计算，整体打印时长控制在1小时20分钟左右，适合小批量快速生产。同时模型的所有曲面都做了G1连续处理，导出为通用三维格式时不会出现破面、法线翻转的问题，不管是导入Rhino做渲染调整，还是直接导入切片软件生成G代码，都不需要额外做几何修复。

　　实际打印测试过程中发现，线框结构的模型不需要设置支撑，所有悬空位置的角度都大于45度，依靠FDM打印的桥接性能就能完美成型，不需要额外添加支撑结构，既节省了打印耗材，也避免了拆除支撑时留下的痕迹影响外观。打印完成后只需要简单去除底部的裙边，不需要额外打磨就能直接使用，如果需要做上色处理，线框的凹槽结构刚好可以作为分色的边界，用马克笔或者喷笔做分色时不会出现溢色的问题，对手涂爱好者非常友好。

　　在做结构校验的时候，特意验证了不同缩放比例下的结构合理性：当模型缩小到原尺寸的30%时，最细的线条宽度仍有0.36mm，大于常规0.4mm喷嘴的最小打印线宽，不会出现线条断裂的问题；当模型放大到原尺寸的200%时，整体尺寸为360mm212mm，刚好适配多数桌面级3D打印机的最大打印幅面，不需要拆分模型。同时模型的坐标原点设置在椭圆的几何中心位置，导入切片软件时不需要额外调整位置，直接居中就能开始切片，减少了前期准备的工作量。

　　从实际使用的角度出发，这款造型没有做多余的冗余结构，所有线条的排布都兼顾了视觉还原度和打印可行性，不管是个人爱好者打印自用，还是小工作室做小批量文创生产，都能直接使用，不需要做额外的结构调整。线框的设计也让模型的耗材用量非常少，单款模型的耗材用量仅为12g左右，远低于实心模型的耗材消耗，批量生产的成本控制优势非常明显。
