杜卡迪品牌盾形立体标识结构设计

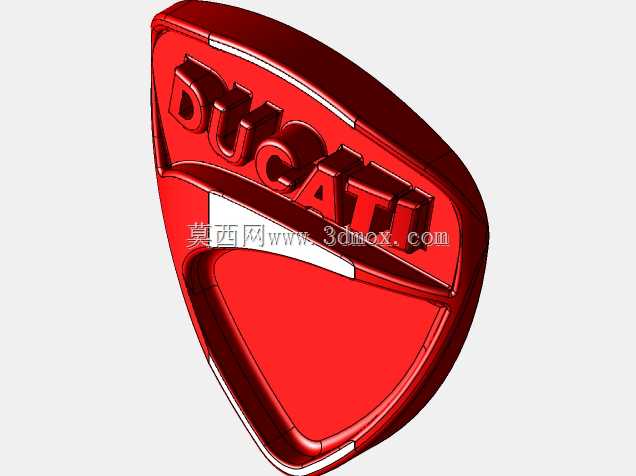

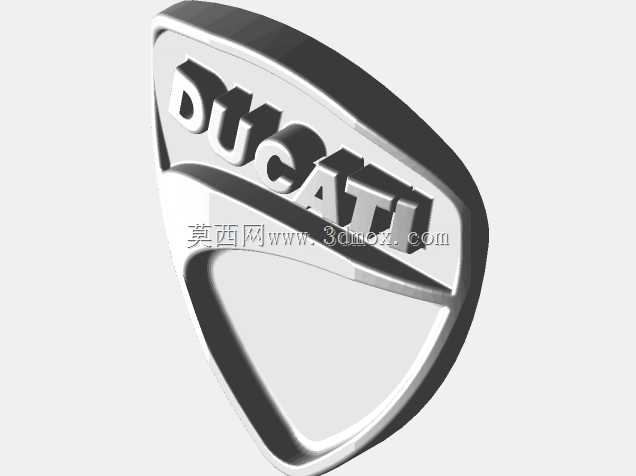

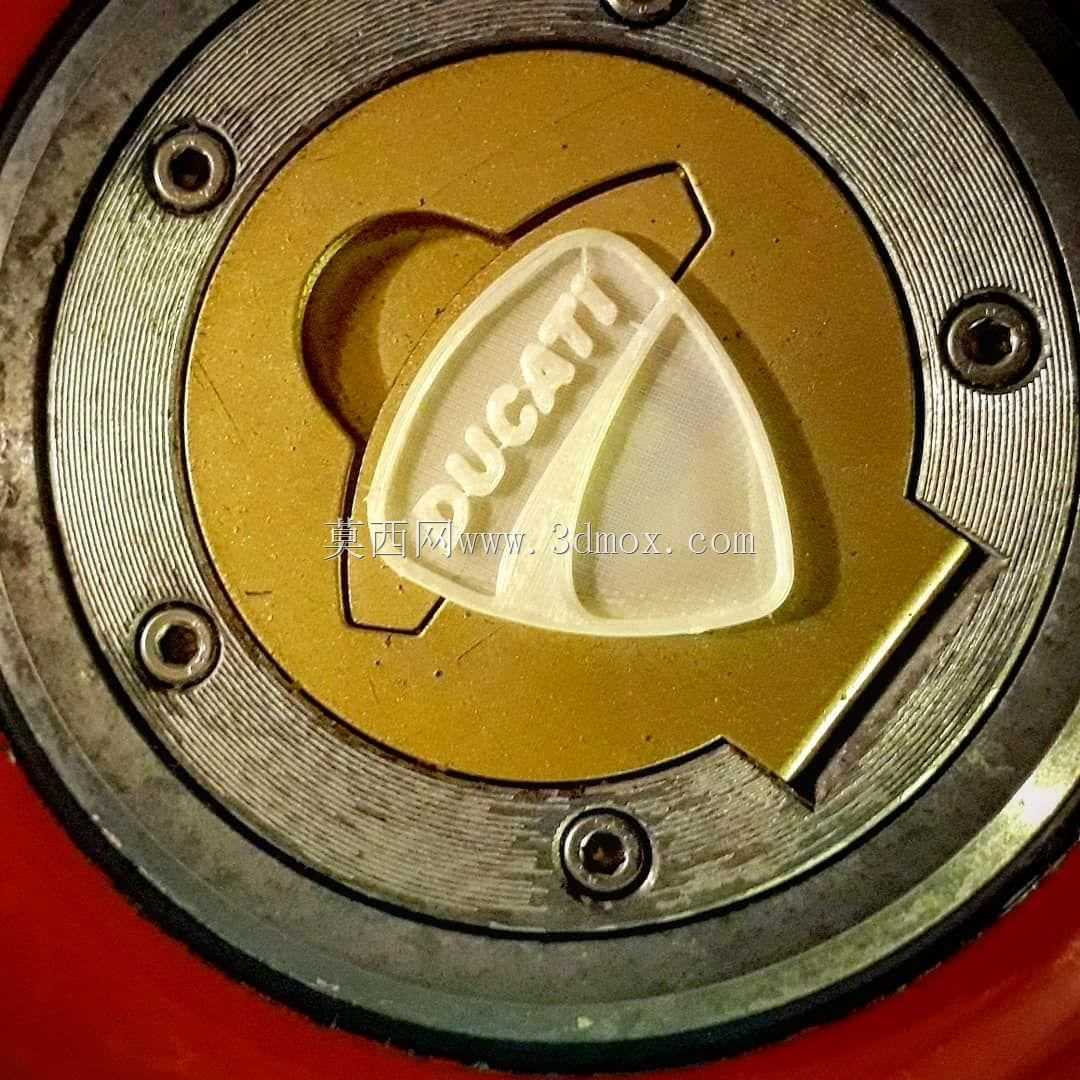

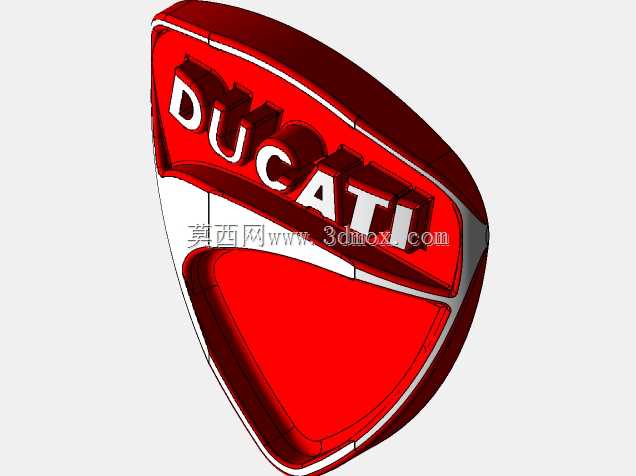

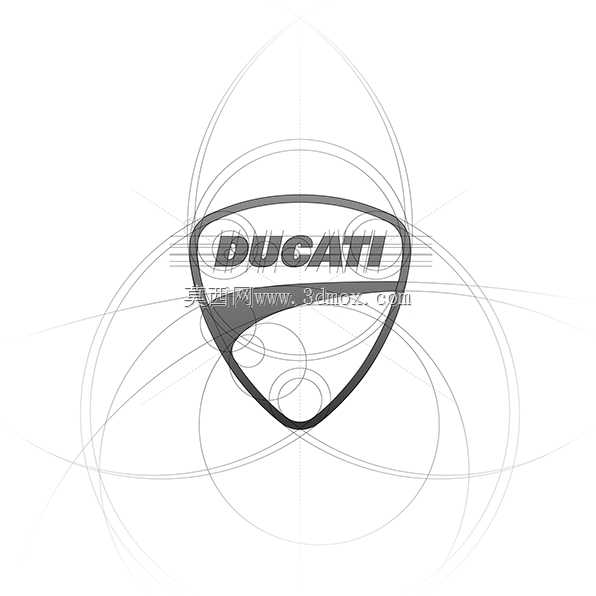

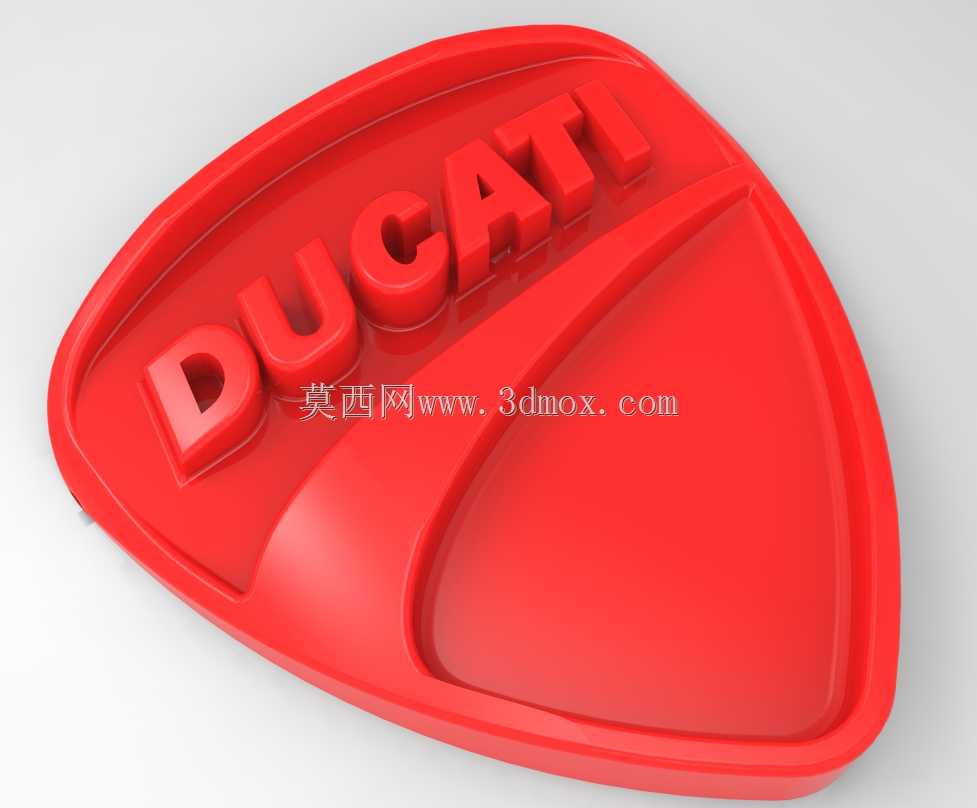

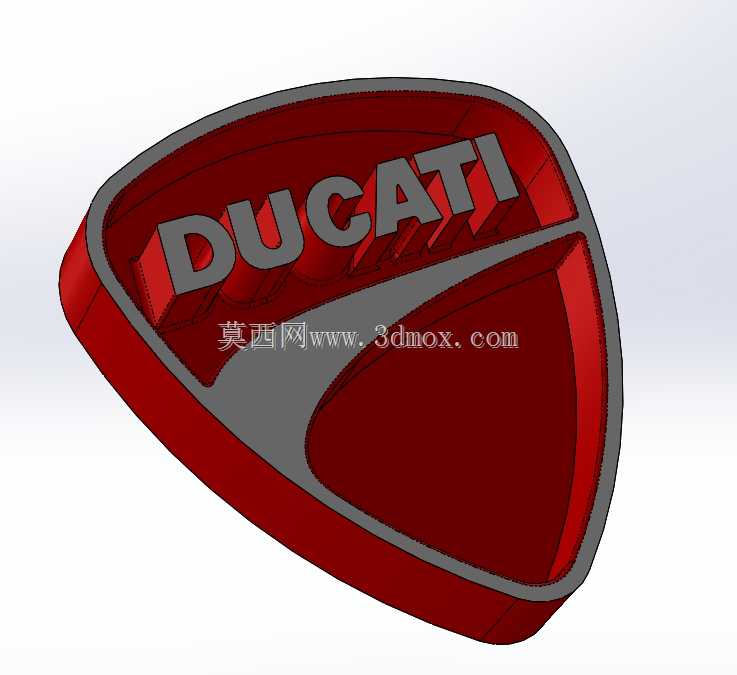

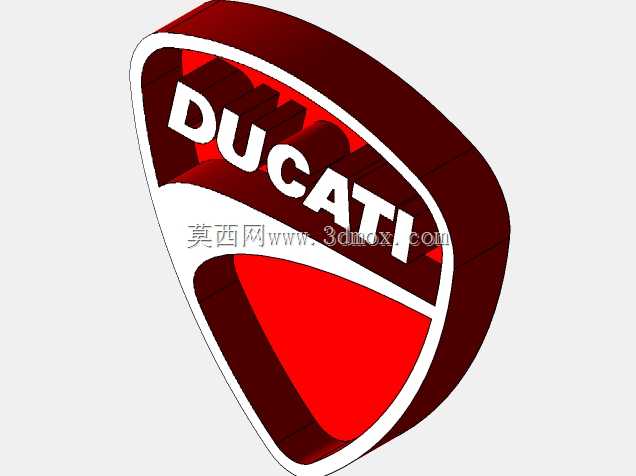

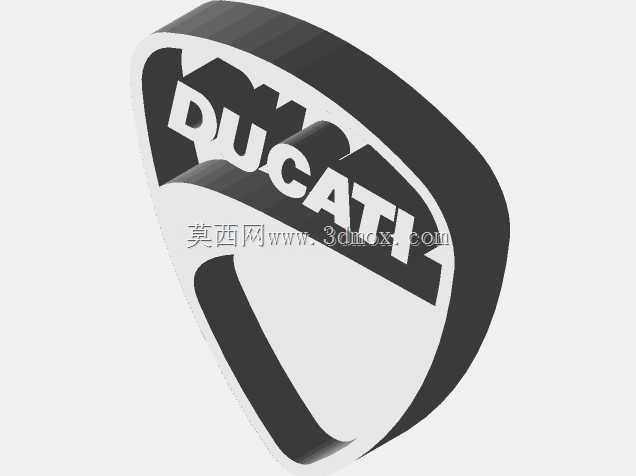

　　这款盾形立体标识的设计，最初是为了适配机车外观装饰、周边文创产品加工、展会品牌展示物料的多场景使用需求，在结构建模阶段就同步考虑了不同加工工艺的适配边界，不管是用于机车油箱侧盖的嵌入式安装、线下门店墙面的立体字挂载，还是3D打印制作收藏级摆件、注塑加工量产周边钥匙扣，都能通过调整局部壁厚参数快速适配生产要求。从实际使用场景来看，这类立体品牌标识最核心的要求是轮廓辨识度，建模时优先还原了杜卡迪标识经典的盾形外轮廓曲率，上窄下宽的弧边过渡没有采用简单的样条线拟合，而是对照实物标识的扫描点云逐段调整曲面G2连续度，避免不同光照条件下曲面出现明暗断层，影响品牌视觉呈现的一致性。标识表面的凸起字母部分，建模时特意将字母根部做了0.

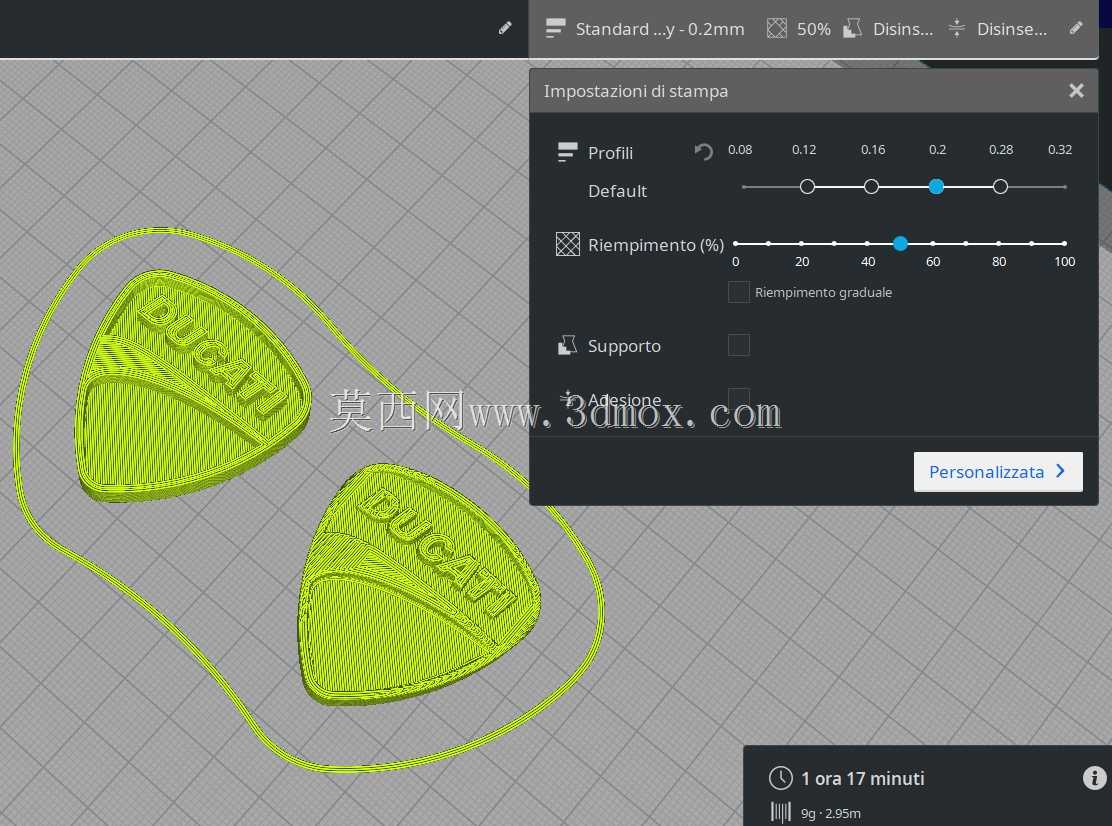

　　3mm的圆角过渡，一方面是适配注塑加工时的脱模需求，避免锐角位置出现应力集中导致的填充不足，另一方面如果用于3D打印制作，这个圆角可以减少支撑拆除后的打磨工作量，字母凸起高度统一设置为3.2mm，既保证了侧视角度下的立体层次感，又不会因为凸起过高在安装后出现磕碰掉角的问题。盾形主体的内部分区曲面，做了1.2mm的下沉式弧面过渡，和字母凸起部分形成明确的视觉层次，这个下沉深度是经过反复验证的：如果下沉量小于1mm，远距离观察时会和字母区域糊成一片，识别度下降；如果下沉量超过1.5mm，在做表面喷涂处理时，凹陷位置容易积漆，导致色彩分界不清晰。安装边界的设计上，标识背部预留了2mm深度的平整安装基面，基面边缘做了一圈0.

　　5mm的定位止口，不管是采用背胶粘贴、螺丝固定还是卡扣嵌入的安装方式，这个止口都能起到定位作用，避免安装后出现偏移；如果是用于嵌入式安装场景，只需要将外轮廓边缘偏移0.1mm做配合公差，就能直接适配不同厚度的安装面板，不需要重新调整整体模型结构。从加工适配性来看，模型的所有壁厚都控制在1.5mm-4mm之间，没有出现突变的壁厚差，不管是采用CNC铣削加工金属标识、亚克力热弯制作展示牌，还是采用光固化3D打印制作手板，都不会因为壁厚问题出现变形、缩孔等加工缺陷。针对浮雕类加工场景，模型的曲面曲率变化率控制在每毫米0.08以内，雕刻机走刀时不需要频繁调整进给速度，就能保证曲面加工的光滑度，不需要后续大量的抛光处理。

　　另外在建模时特意将字母和盾形主体做了布尔合并处理，没有残留零碎的曲面片和开放边线，导出不同格式文件时不会出现破面问题，结构工程师拿到模型后可以直接调用，不需要花费时间修复几何错误。考虑到部分场景需要做发光标识的需求，模型的字母背部预留了1mm深度的灯槽空间，只需要将字母部分做抽壳处理，就能嵌入LED灯珠，不需要重新拆分模型结构。整体造型没有多余的装饰结构，所有曲面过渡都服务于品牌识别和加工落地，没有为了追求视觉效果添加无法量产的锐角、薄壁结构，不管是小批量定制加工还是大批量开模生产，都能直接作为结构依据使用，大幅缩短从设计到成品的落地周期。
