CR10型3D打印机调平操作旋钮结构

　　桌面级FDM3D打印机的打印平台调平精度，直接决定首层耗材附着效果与整版打印成功率，不少入门级设备原配的调平旋钮存在握持打滑、旋拧行程反馈模糊、长期使用后与平台调节螺杆配合松旷的问题，这款适配CR10机型的调平旋钮，正是针对这类现场使用痛点做的结构优化设计。

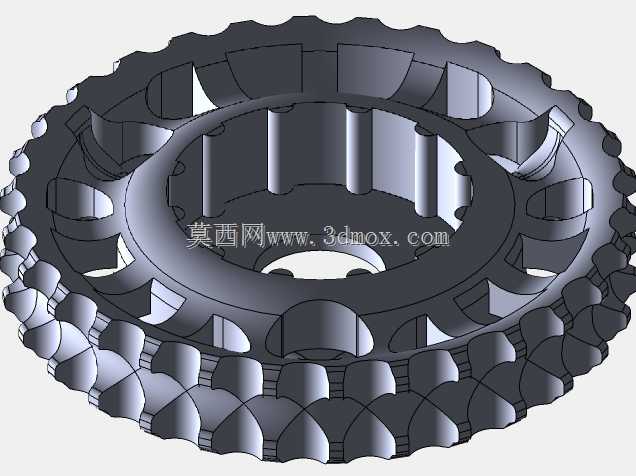

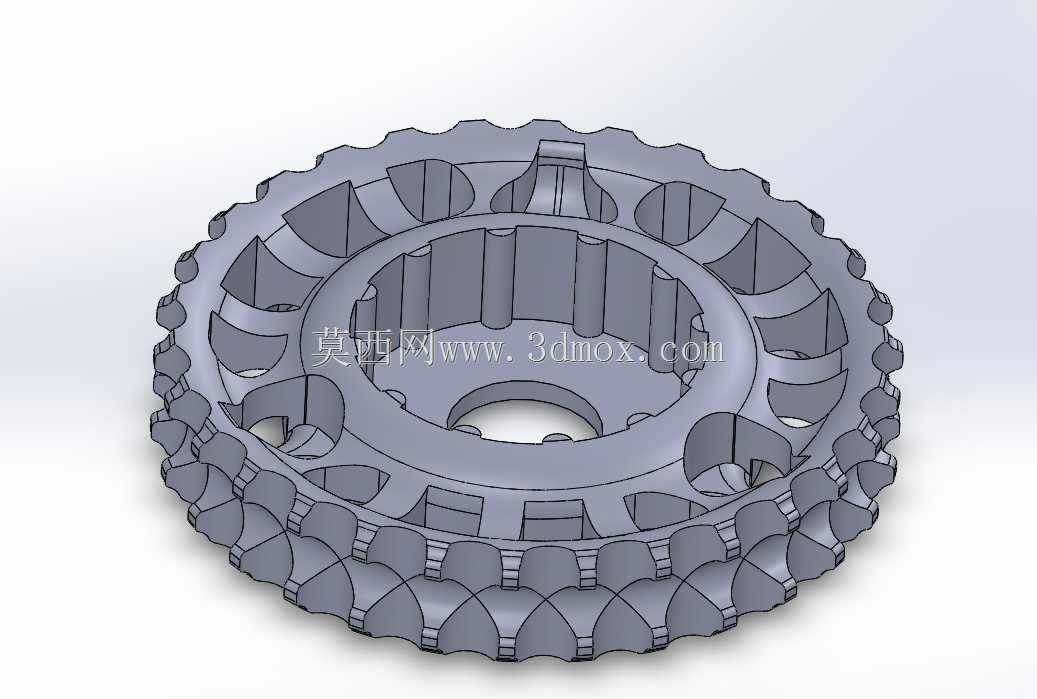

　　从实际装机场景来看，这类旋钮安装在打印热床的四个支撑调节位，日常操作中用户需要在热床处于常温或工作温度状态下，手动旋拧来调整平台四角与喷嘴的间隙，操作时不需要额外工具，完全靠手指施力完成微调。设计时首先考虑的是徒手操作的摩擦力需求，旋钮外圈做了连续的齿状凸起结构，齿形的高度和间距完全贴合成年人指腹的按压触感，即便手上沾有少量打印耗材碎屑或者润滑脂，旋拧时也不会出现打滑空转的情况，每一次旋动的角度反馈清晰，用户可以通过齿位的触感判断微调量，不需要反复低头观察刻度。

　　结构配合层面，旋钮中心的安装孔做了与调节螺杆适配的非圆截面设计，装配时不需要额外打胶固定，直接压入螺杆端部即可实现周向锁止，不会出现旋钮空转、螺杆不跟进的问题。孔位的深度做了冗余设计，能够兼容不同批次CR10机型调节螺杆的长度公差，即便螺杆端部存在1-2mm的长度偏差，旋钮也能完全套合到位，不会出现安装后歪斜、旋拧卡滞的情况。旋钮的下端面做了平整的承压面设计，与热床支撑座的接触面贴合度高，旋拧过程中不会出现端面偏磨，长期使用后也不会因为接触面磨损导致调平精度漂移。

　　从安装边界来看，这款旋钮的最大外径控制在合理范围内，四个角安装完成后不会突出热床的安装支架轮廓，不会在打印头移动到边缘位置时发生干涉，也不会因为旋钮尺寸过大，导致热床归零时触碰行程开关。旋钮的整体高度经过反复校核，安装后不会抬高热床的最低限位位置，设备原有Z轴的行程范围可以完全保留，不会影响大尺寸模型的打印空间。

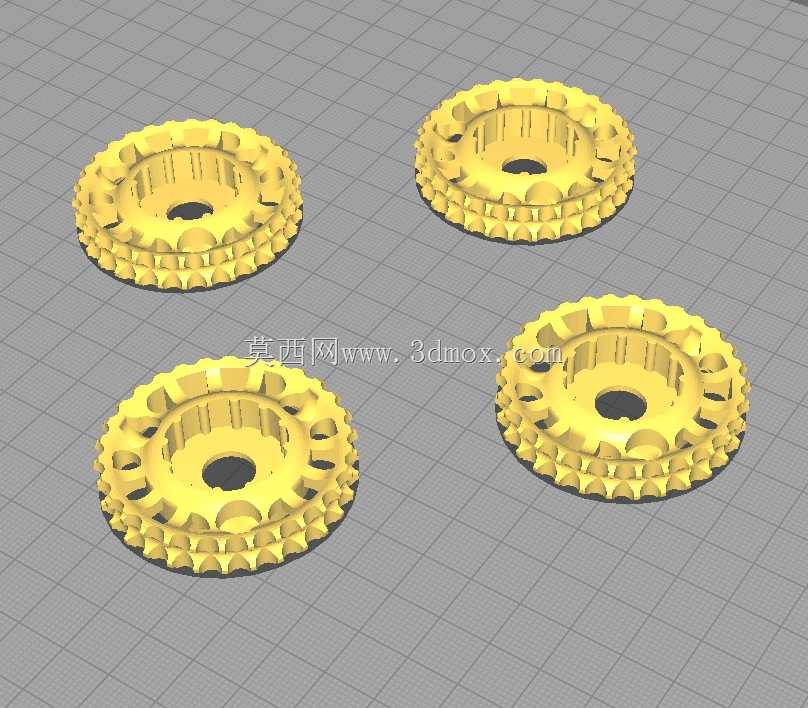

　　材质适配方面，这个旋钮本身就可以用普通PLA耗材直接打印制作，用户如果出现旋钮损坏的情况，可以直接用自己的设备打印替换件，不需要额外采购原厂配件。打印时不需要添加支撑结构，齿形的拔模角度经过优化，正向摆放打印时所有结构都能自成型，打印完成后只需要简单去除底部毛边即可直接装配使用，单件打印时间控制在半小时以内，耗材用量极少。

　　实际使用过程中，这款旋钮的抓附力表现优于原厂的光滑面旋钮，尤其是做0.1mm级别的精细调平时，每旋动一个齿位对应的平台升降量刚好匹配首层调平的精度需求，用户不需要靠极小幅度的蹭动来控制调节量，大幅降低了调平操作的难度。同时旋钮的端面做了加厚处理，长期受力旋拧也不会出现开裂变形，即便热床加热到60摄氏度的工作温度，PLA材质的旋钮也不会因为接触传导的热量发生软化形变，能够长期保持尺寸稳定性。不少用户在改装CR10机型的热床调平结构时，都会优先选择这类带防滑齿的手拧旋钮，替换原配的光滑塑料旋钮，实际反馈调平操作的效率能提升近四成，调平后的精度保持时间也更长，不会因为设备搬运、轻微震动就出现平台偏移的问题。
