内嵌螺旋结构可3D打印树脂戒指结构

　　这款带内部螺旋通道的戒指结构，最初的设计出发点是探索小尺寸薄壁零件在光固化树脂打印场景下的成型可行性，同时兼顾FDM熔融沉积工艺的适配性调整。从实际应用场景来看，这类结构既可以作为个性化定制珠宝的原型件，用于首饰打样阶段的结构验证，也能直接作为小批量文创饰品的最终成品，适配小众定制饰品、潮玩配饰的生产需求。

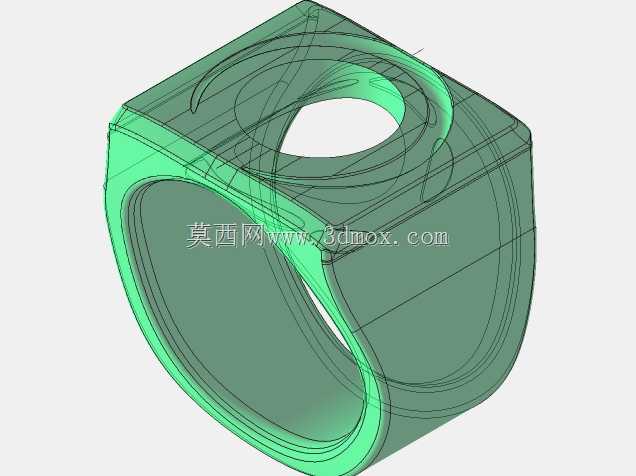

　　从功能特性上看，戒指内部的螺旋结构并非装饰性纹路，而是沿戒圈周向连续延伸的封闭通道，通道截面直径控制在1.2mm，既保证树脂打印时液态材料可以顺利流出避免空腔堵料，也能在FDM打印时减少悬空部位的支撑需求，螺旋结构的螺距设置为2.5mm，刚好贴合手指佩戴时的触感曲线，不会出现硌手的凸起棱角。戒圈的外壁做了不等厚的过渡处理，靠近指腹的位置壁厚控制在1.8mm，保证佩戴时的贴合舒适度，靠近指背的位置壁厚增加到2.5mm，用来强化螺旋通道外侧的结构强度，避免日常佩戴磕碰出现开裂。

　　设计过程中最先确定的是戒圈的基础尺寸参数，适配国内主流的17号戒圈标准，戒圈内圈直径17.3mm，外圈最大直径22.6mm，整体轴向宽度控制在8.2mm，这个尺寸边界既不会因为过宽影响手指弯曲活动，也能给内部螺旋通道留出足够的排布空间。螺旋通道的入口和出口都设置在戒圈侧壁的非贴合位置，两个开口做了0.3mm的圆角倒边处理，避免打印后残留的层纹刮蹭皮肤，同时开口位置避开了戒圈受力最大的两侧位置，不会因为开孔降低整体结构的抗变形能力。

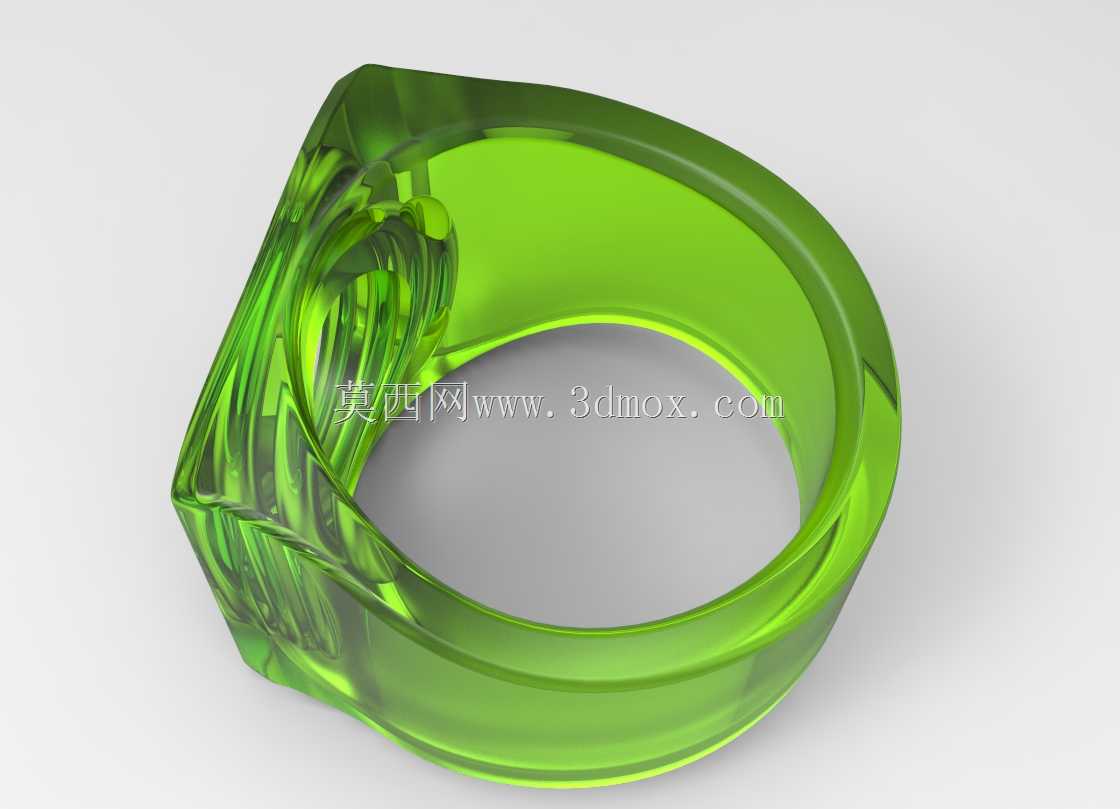

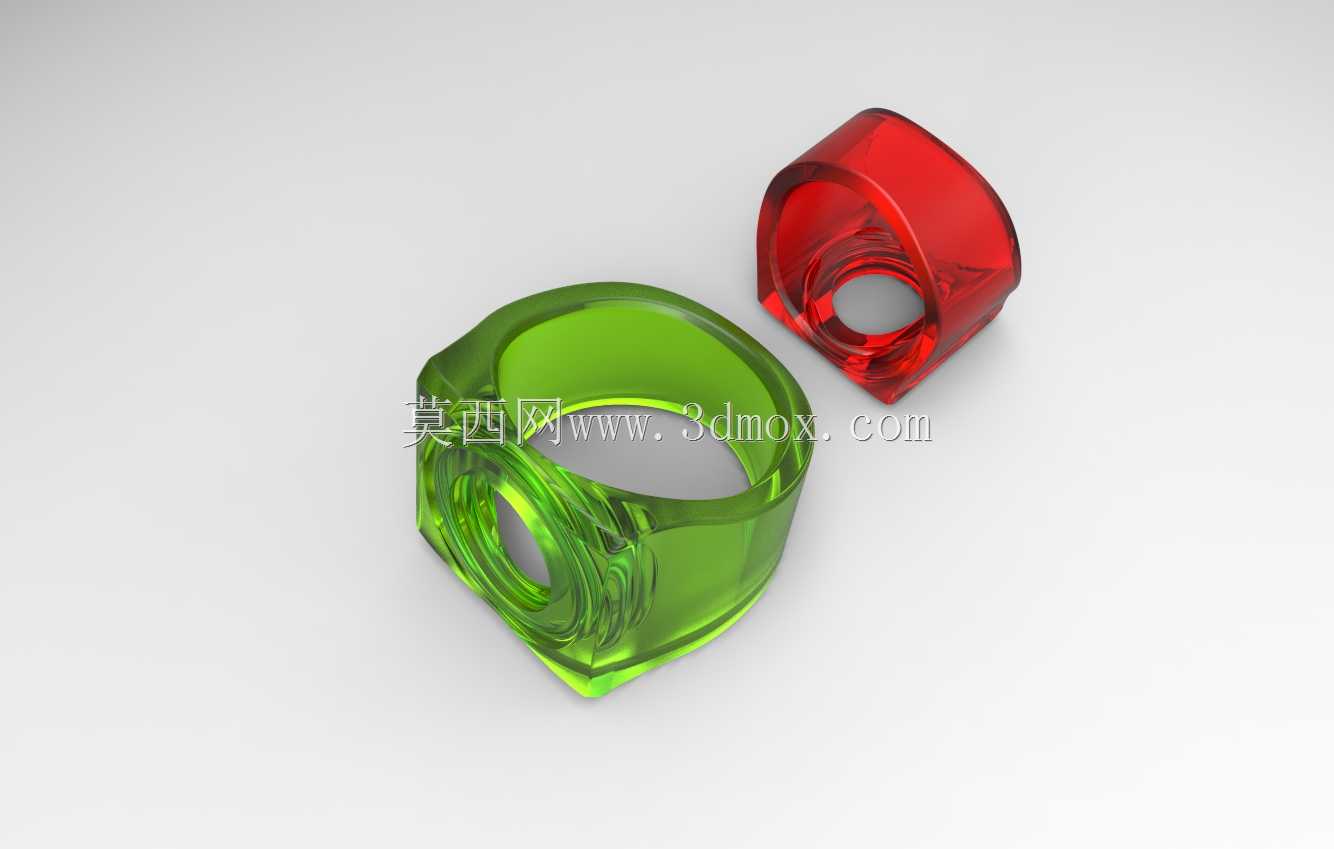

　　针对不同打印工艺的适配调整上，光固化树脂打印版本的壁厚公差控制在±0.1mm，表面可以直接做抛光后处理获得通透的质感，图中展示的红绿透明件就是树脂打印后经简单打磨的效果，螺旋通道内部的层纹在树脂打印层高0.05mm的参数下几乎可以忽略，不需要额外做内部支撑。针对FDM工艺的适配版本，特意将螺旋通道的悬空角度调整到45度以上，配合0.2mm层高、100%填充的参数设置，可以在不加内部支撑的情况下顺利成型，外壁的棱角位置做了0.5mm的圆角过渡，减少FDM打印时的尖角翘曲问题。

　　从结构安装边界来看，这款戒指属于一体化成型零件，不需要额外的拼接组装，打印完成后只需要去除底部支撑、简单打磨水口即可直接使用，没有多余的装配件，整体重量在树脂打印状态下仅2.1g，佩戴时不会有明显的坠手感。结构设计时特意规避了壁厚突变的问题，所有壁厚过渡位置都做了渐变处理，避免打印过程中因为冷却收缩不均导致的变形问题，螺旋通道和戒圈外壁的最小间隔控制在0.8mm，既保证结构强度，也不会因为间隔过小导致打印时出现透壁、漏料的问题。

　　实际测试打印过程中，树脂打印版本的成型成功率可以达到95%以上，只要控制好曝光时间，内部螺旋通道不会出现堵孔问题，FDM版本在使用PLA材料打印时，只要做好平台调平，也能顺利成型，不会出现通道坍塌的问题。这类内嵌螺旋的小尺寸结构设计思路，也可以延伸到其他小尺寸文创零件、穿戴配饰的设计中，通过内部空腔结构实现减重、特殊触感或者隐藏功能的需求，比如可以在螺旋通道内嵌入荧光液、香薰介质，拓展饰品的附加功能，同时不破坏外观的整体完整性。
