螺旋式车载起重支撑工具结构设计

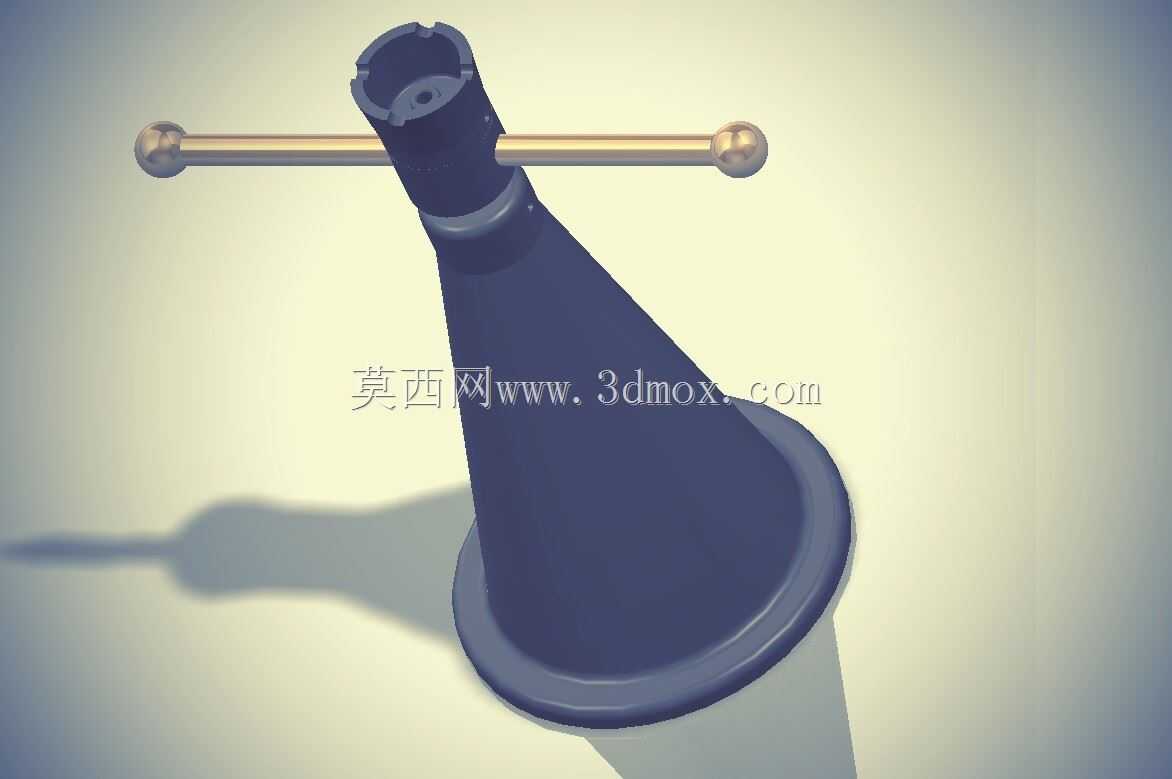

　　日常汽修场景里，更换轮胎、底盘检修作业时，这类螺旋顶升结构的应用频次极高，和液压类顶升工具不同，纯机械螺旋传动的结构不存在密封件老化泄压的风险，在户外长期停放、无频繁保养的车载应急场景下可靠性更突出。从结构布局来看，整个顶升部件采用锥台形承力主体，底部大直径法兰盘直接接触地面，接触面积的设计充分考虑了非硬化路面的压强分散需求，避免软质地基上作业时出现基座下陷的问题，上部的顶升套筒内置梯形传动螺纹，通过横向穿设的摇杆输入扭矩，将回转运动转化为顶升杆的直线升降动作，梯形螺纹的自锁特性可以在任意顶升高度实现位置锁止，不需要额外增设锁紧机构，大幅简化了整体结构的零件数量。设计阶段首先要明确的是车载使用的边界约束，

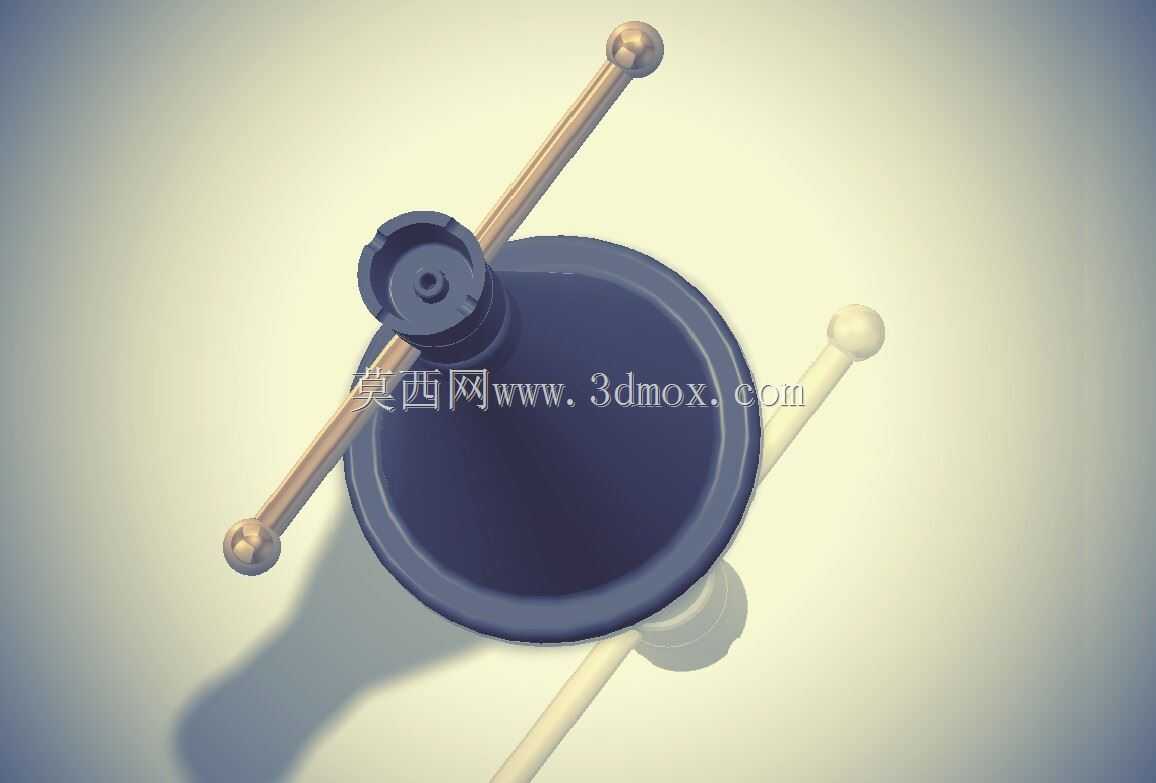

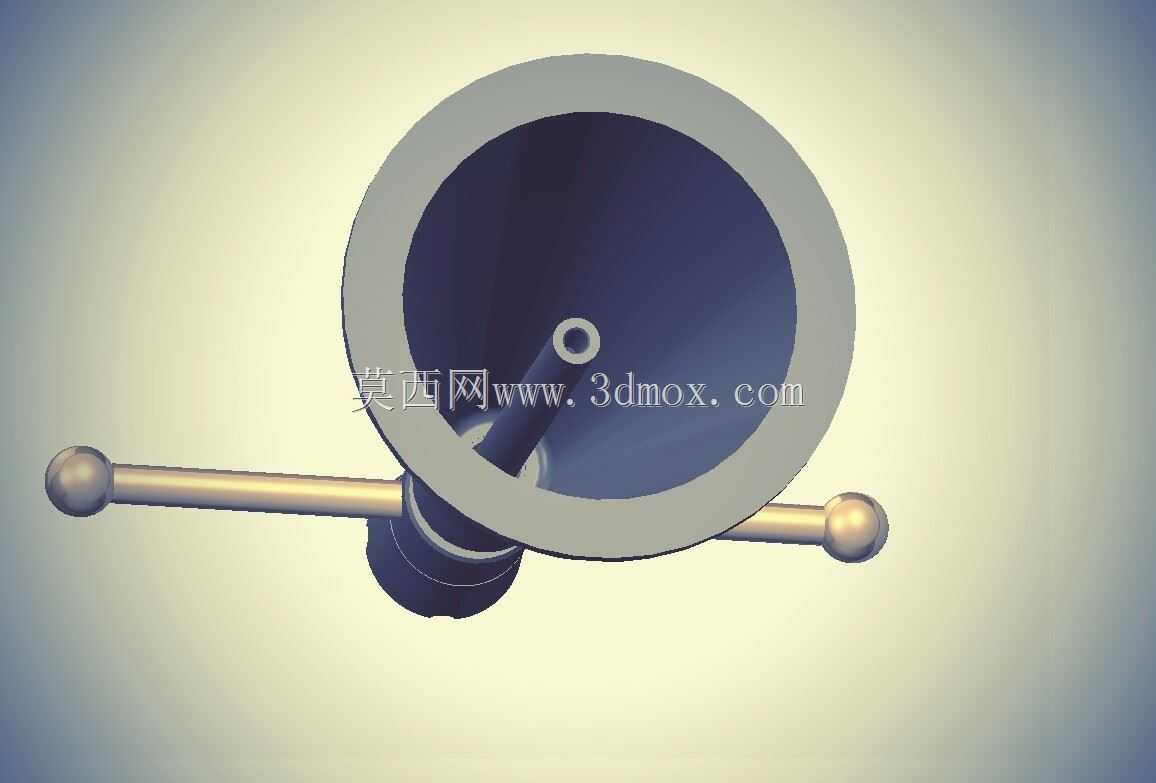

　　整套工具需要放置在车辆后备箱的工具槽内，因此收缩状态下的整体高度、最大外径都要适配多数家用车的随车工具存放空间，摇杆采用分体穿设结构而非固定焊接，也是为了收缩后减少横向占用空间，同时摇杆两端的球形端头既可以避免操作时杆件划手，也能在转动过程中防止手部滑脱，适配戴劳保手套操作的实际工况。承力锥筒的壁厚设计需要匹配额定顶升载荷下的压杆稳定要求，锥度过渡的结构相比等直径筒身，在相同材料用量下可以获得更好的抗失稳能力，下部靠近基座的位置受力最大，壁厚和截面直径同步增大，上部顶升段受力相对较小，截面收窄也能减少和车辆底盘顶升接触点的对位难度，顶部的开槽结构是为了适配车辆底盘预留的顶升卡位凸台，避免顶升过程中出现接触滑移引发安全隐患。

　　实际作业时，操作人员先将基座放置在平整坚实的地面，调整顶部套筒位置对准车辆底盘的指定顶升点，插入摇杆后顺时针转动即可逐步抬升车身，整个传动过程没有液压油的流动阻力，操作反馈直接，能清晰感知到接触车身、开始承载的受力变化，对于缺乏维修经验的普通车主来说也能快速上手，不会出现液压类工具空载快升、承载后行程判断失误的问题。这类纯机械结构的顶升工具，除了车载应急使用外，也可以在小型机加工车间作为轻型工件的垫高支撑使用，螺纹副的升降精度可以控制在毫米级，调整工件水平度的时候比固定高度的垫块更灵活，不需要准备多组不同厚度的垫块组合。结构建模过程中需要重点关注螺纹副的配合间隙，间隙过大会导致顶升过程中出现晃动，

　　承载时偏载力矩会额外增大螺纹牙的剪切应力，间隙过小则会在户外沾附泥沙后出现卡滞，转动摇杆的阻力陡增；基座底部的边缘做了圆弧过渡，避免在硬质铺装路面上作业时硌伤地面，也能减少搬运过程中尖锐边缘割伤操作人员的风险。横向摇杆的长度设计经过扭矩匹配，额定载荷下单手施加在摇杆端的力控制在普通人可轻松操作的范围内，不需要额外加接延长杆，避免过载导致螺纹牙变形或者筒身失稳。整个结构没有易损的橡胶密封件、弹簧件，正常使用情况下仅需要定期在螺纹副位置涂抹润滑脂即可长期维持正常功能，相比液压类工具需要定期补充液压油、更换密封件的维护需求，全生命周期的使用成本更低，也更适合作为随车应急工具长期存放，不用担心放置三五年后出现密封失效无法使用的问题。
