立式液压起重千斤顶三维结构设计

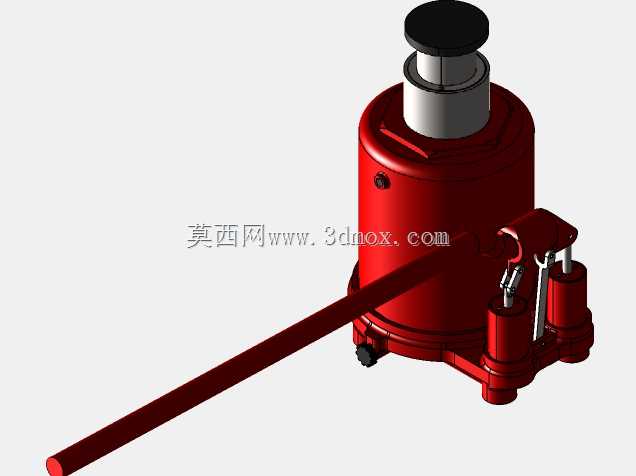

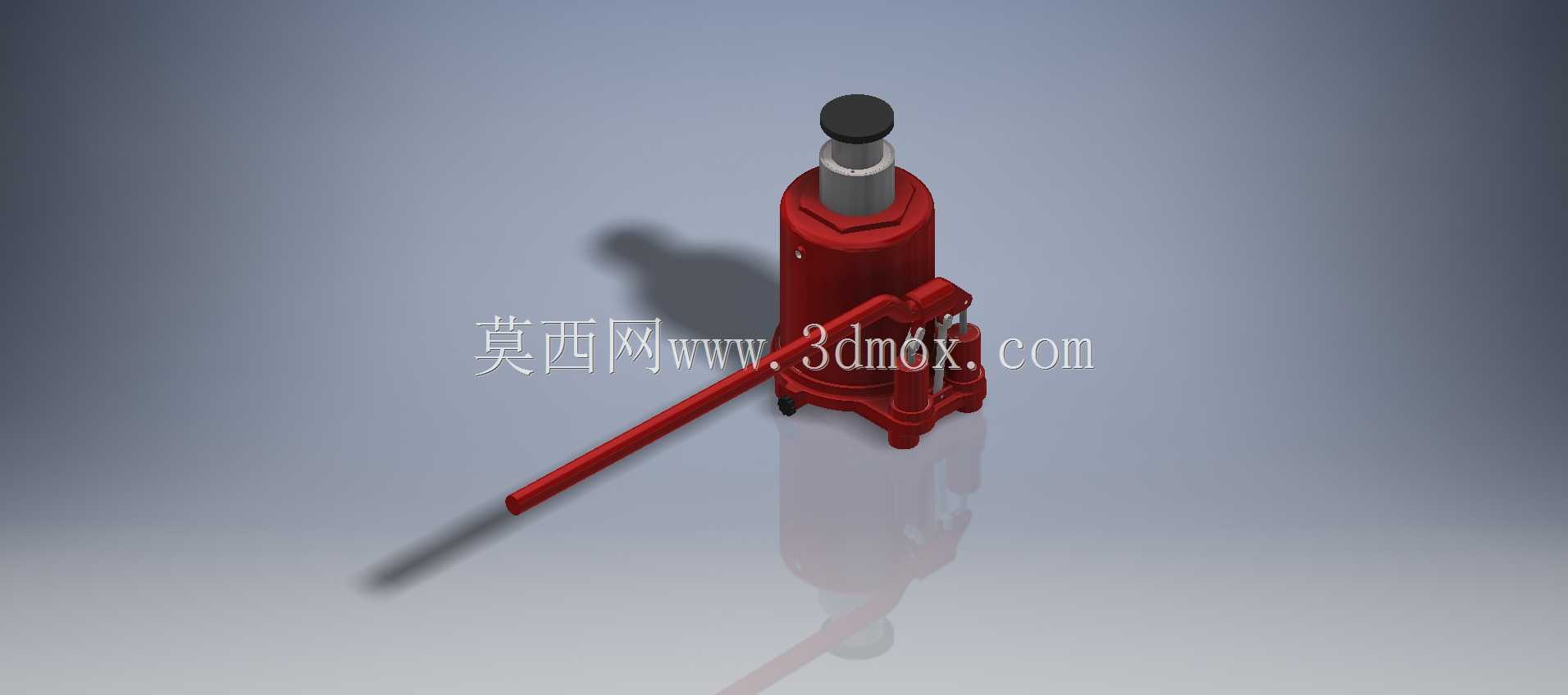

　　在汽修维保、小型设备安装、建筑构件临时顶升这类作业场景里，手动立式液压千斤顶是出场率极高的小型起重工具，不需要外接动力源，单人即可操作完成数吨级载荷的短距离顶升作业，适配的作业场景覆盖了从家用车辆换胎到工业生产线重型部件微调的各类需求。这款模型还原的是常规手动立式液压千斤顶的完整结构，核心的承重油缸采用单级柱塞设计，缸体选用高强度合金钢材锻造，内壁做珩磨处理保证密封件滑动时的贴合度，避免长期承压后出现内泄导致的载荷回落问题。手动压杆的铰接位置做了衬套镶嵌设计，反复按压操作时不会出现铰接孔磨损松旷的问题，压杆长度经过力臂匹配，操作人员施加常规手动力即可驱动高压油腔完成柱塞顶升，不需要额外加接延长杆就能达到额定顶升力。

　　从结构设计逻辑来看，这款千斤顶的油池集成在主缸体外侧的底座腔体内，省去了独立外置油箱的结构，整体外形更紧凑，底座采用加宽的多边形铸铁支撑脚，接触地面的支撑面做了防滑纹理处理，顶升作业时整个设备的重心始终落在底座支撑边界内，不会因为载荷偏置出现侧翻风险。顶部的承托帽做了内凹的弧形接触面，接触车辆底盘或者设备顶升梁的时候能自动贴合接触面弧度，避免硬接触出现滑脱，承托帽和柱塞顶端采用活动铰接，允许顶升过程中存在小角度的接触面偏斜，不会因为载荷面不平整给柱塞带来侧向弯矩，延长主密封件的使用寿命。卸荷阀布置在压杆铰接座的侧方，采用针阀结构，顺时针拧动即可关闭高压油腔完成顶升保压，逆时针拧动小角度即可控制柱塞缓慢回落，回油通道做了节流设计，

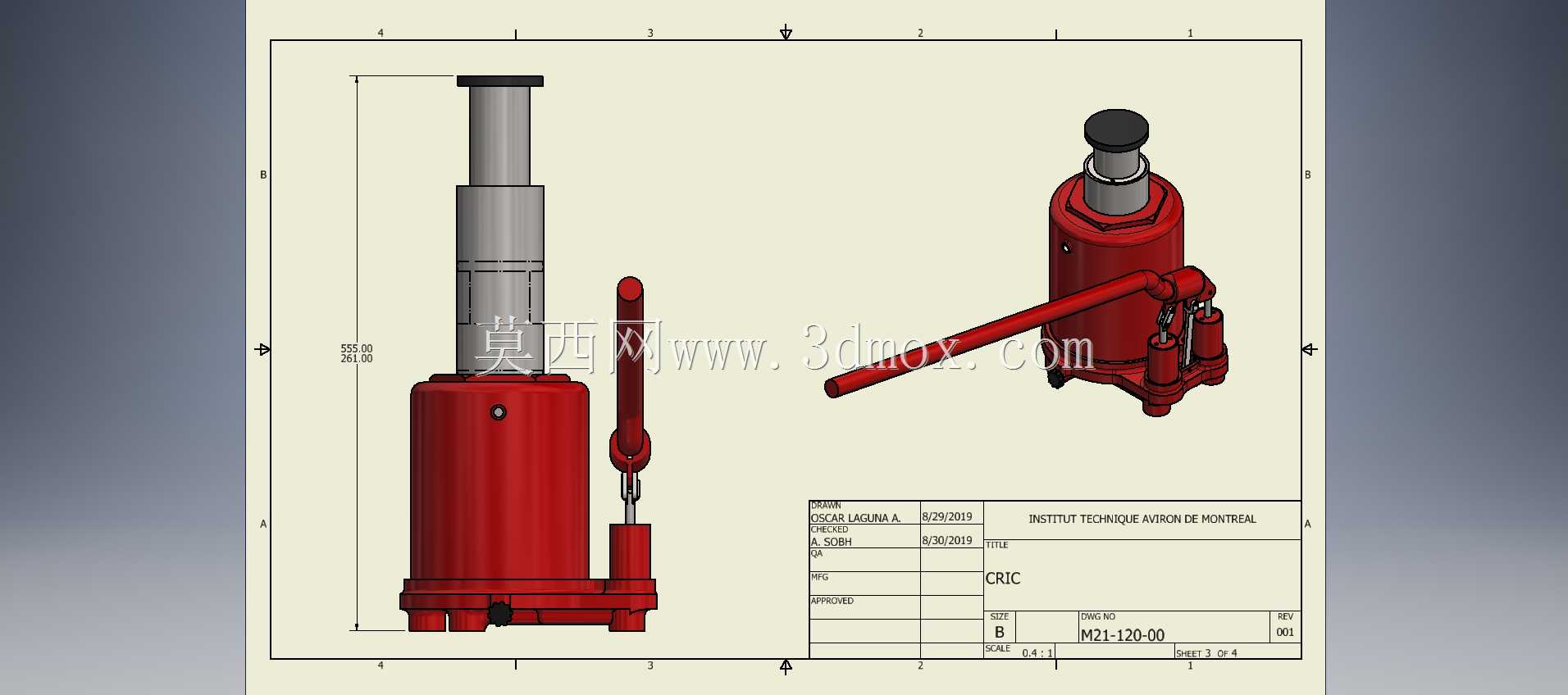

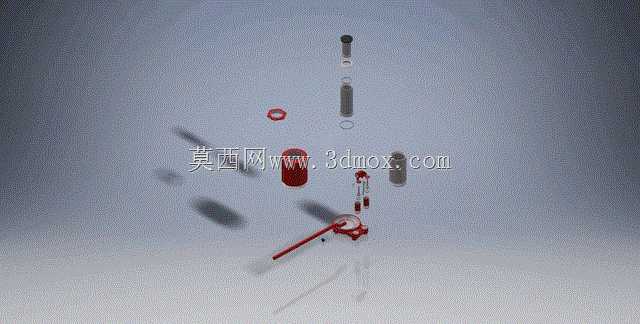

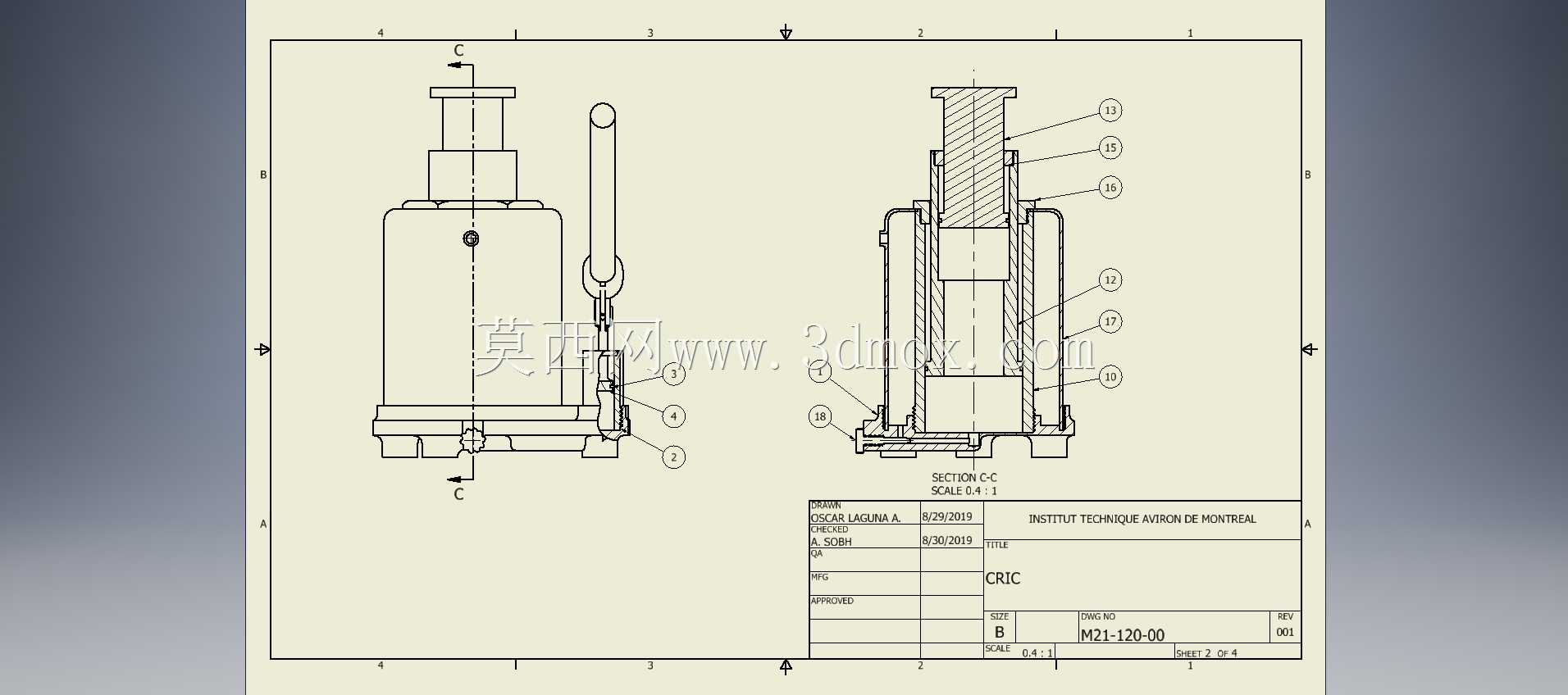

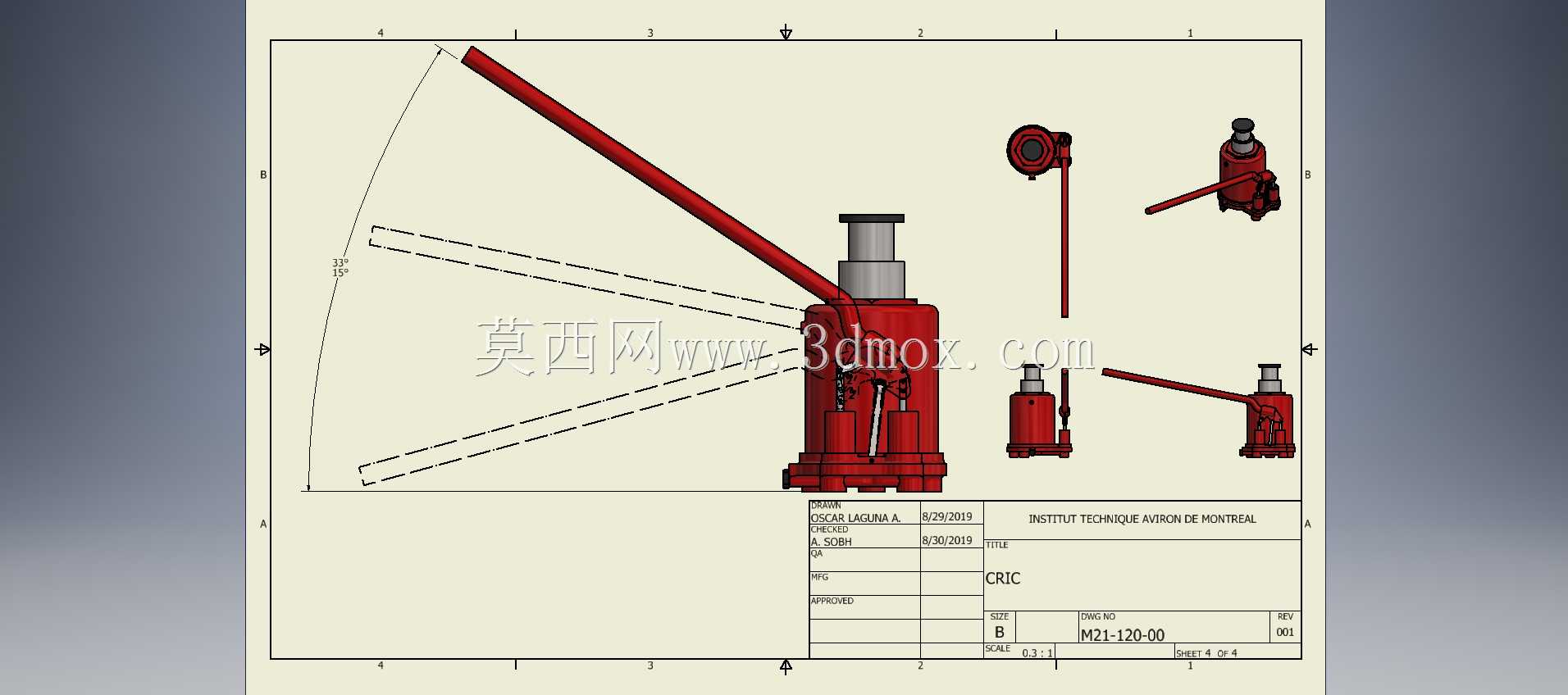

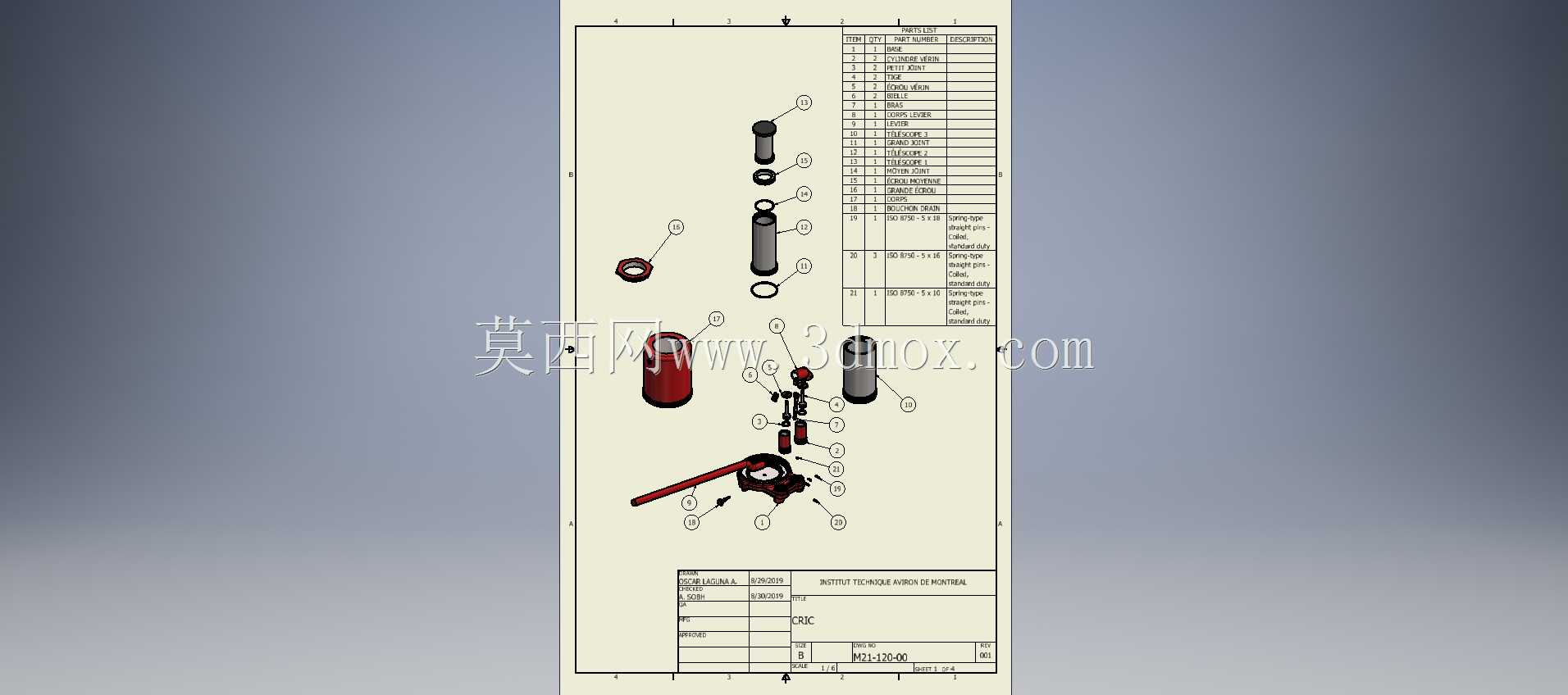

　　回落速度不会因为载荷大小出现突变，避免作业时载荷快速下坠带来的安全隐患。外形尺寸方面，这款千斤顶的最低闭合高度控制在200毫米以内，能够伸入大部分家用轿车底盘下方的间隙，最大顶升行程达到120毫米，足以满足车辆换胎时轮胎离开地面的高度需求，整体外径不超过120毫米，收纳时可以放入车辆工具箱的边角位置，不会占用过多储物空间。建模过程中对内部的密封件沟槽、钢球单向阀位置、油道连通结构都做了1:1的还原，没有做结构简化，能够直接用于液压原理演示、维修拆装培训的场景，也可以作为汽修工位工具布局设计的配套模型使用，导入装配环境时不需要额外调整配合间隙，各个活动部件的运动行程都和实物保持一致，压杆摆动、柱塞升降、

　　卸荷阀转动的动作都可以在装配环境下做运动仿真，验证各部件运动过程中不存在干涉问题。从实际选型适配的角度来说，这类立式液压千斤顶的核心参数匹配重点在于最低闭合高度和最大顶升行程的组合，不同作业场景的顶升间隙差异很大，比如SUV车型的底盘间隙比轿车高，但是重型设备的底座间隙往往更小，这款模型的尺寸参数属于通用型规格，覆盖了80%以上的日常小型顶升作业需求，结构上没有多余的复杂部件，日常维护只需要定期补充液压油、更换磨损的密封件即可，不需要专业的维修工具就能完成保养作业。
