锥柱组合多级齿轮传动结构

项目分类:齿轮 发布时间:2021-11-21 ID:403794
  • 锥柱组合多级齿轮传动结构
  • 锥柱组合多级齿轮传动结构

  这套锥柱组合多级齿轮传动结构,主要面向中小功率的传动换向与减速场景,常见于小型动力输出设备、台式传动机具、精密进给机构的动力传递环节,能够在紧凑的安装空间内完成动力的转向传输与转速扭矩匹配。从实际应用来看,这类结构不需要额外加装换向箱体附件,直接通过锥齿轮的正交啮合完成输入轴与输出轴的90度方向转换,后续串联的圆柱齿轮组进一步完成转速的逐级降低,适配执行端需要低转速大扭矩输出的工况,比如小型物料输送的驱动端、台式加工设备的进给传动单元、小型农用机具的动力传输段,都能见到这类组合传动结构的实际应用。

  从功能特性上看,这套结构的第一级采用直齿锥齿轮啮合,相比螺旋锥齿轮加工难度更低,装配调整的容错空间更大,适合对传动噪音要求不极端严苛、成本控制要求较高的民用及通用工业场景,锥齿轮的啮合齿面经过参数匹配,能够保证正交轴之间的动力传输平稳性,避免单级圆柱齿轮无法完成换向的缺陷。后续两级直齿圆柱齿轮采用平行轴布置,齿轮的模数、齿数经过匹配计算,能够保证总传动比满足常规减速需求,齿轮与轴之间采用轴肩定位加键连接的方式,保证扭矩传递过程中不会出现齿轮与轴的相对滑动,轴的两端预留有轴承安装位,实际装配时可以搭配深沟球轴承完成轴系的径向与轴向定位,保证传动过程中轴系的跳动量控制在允许范围内。

  设计过程中,首先要确定的是整体安装边界,这套结构的整体外廓尺寸适配小型减速箱体的内部空间,输入轴与中间轴、输出轴的中心距经过严格校核,既要保证齿轮啮合的侧隙在合理区间,避免传动卡滞或回程间隙过大,也要控制整体结构的体积,不会占用过多设备内部安装空间。锥齿轮的节锥角按照正交传动的参数计算,保证两个锥齿轮的节锥母线能够完全贴合啮合,避免出现齿面偏载导致的早期磨损;圆柱齿轮的齿宽系数选取通用机械传动的常规值,既保证足够的齿面接触强度,也不会因为齿宽过大导致载荷沿齿宽分布不均。轴的直径按照传递的额定扭矩进行强度校核,轴上的台阶高度按照轴承内圈、齿轮定位的需求设计,保证装配时零件能够顺利推到定位面,同时不会出现应力集中过大的问题。

  实际选型使用时,需要注意安装时的锥齿轮啮合间隙调整,通过调整轴的轴向位置来保证锥齿轮的齿面接触印痕处于合理位置,避免出现齿顶或齿根啮合的情况,否则会大幅缩短齿轮的使用寿命,传动过程中也会出现异常噪音与振动。平行轴圆柱齿轮的中心距需要严格按照设计值加工箱体的轴承孔位,保证齿轮的啮合侧隙符合标准要求,侧隙过小会导致传动卡滞、润滑脂无法进入啮合面,侧隙过大则会导致回程间隙超标,影响传动精度。这套结构的润滑方式采用脂润滑即可,不需要复杂的油路循环系统,维护成本较低,适合长期免维护的传动场景,齿轮材料可以选用常规的45号钢调质处理,齿面硬度满足通用传动的磨损要求,如果是负载更大的场景,也可以更换为40Cr材料进行齿面淬火处理,提升齿面的接触强度与耐磨性。

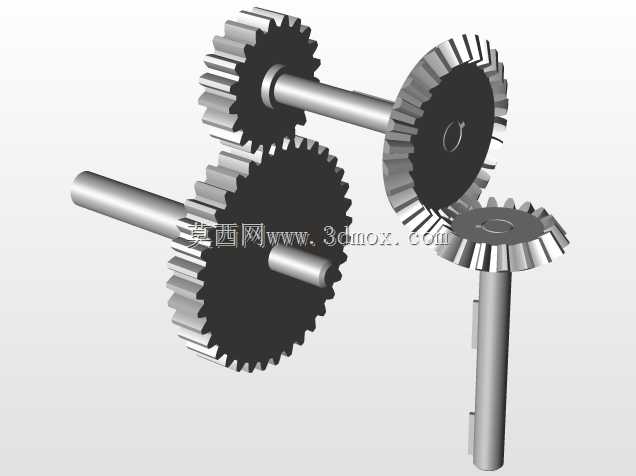

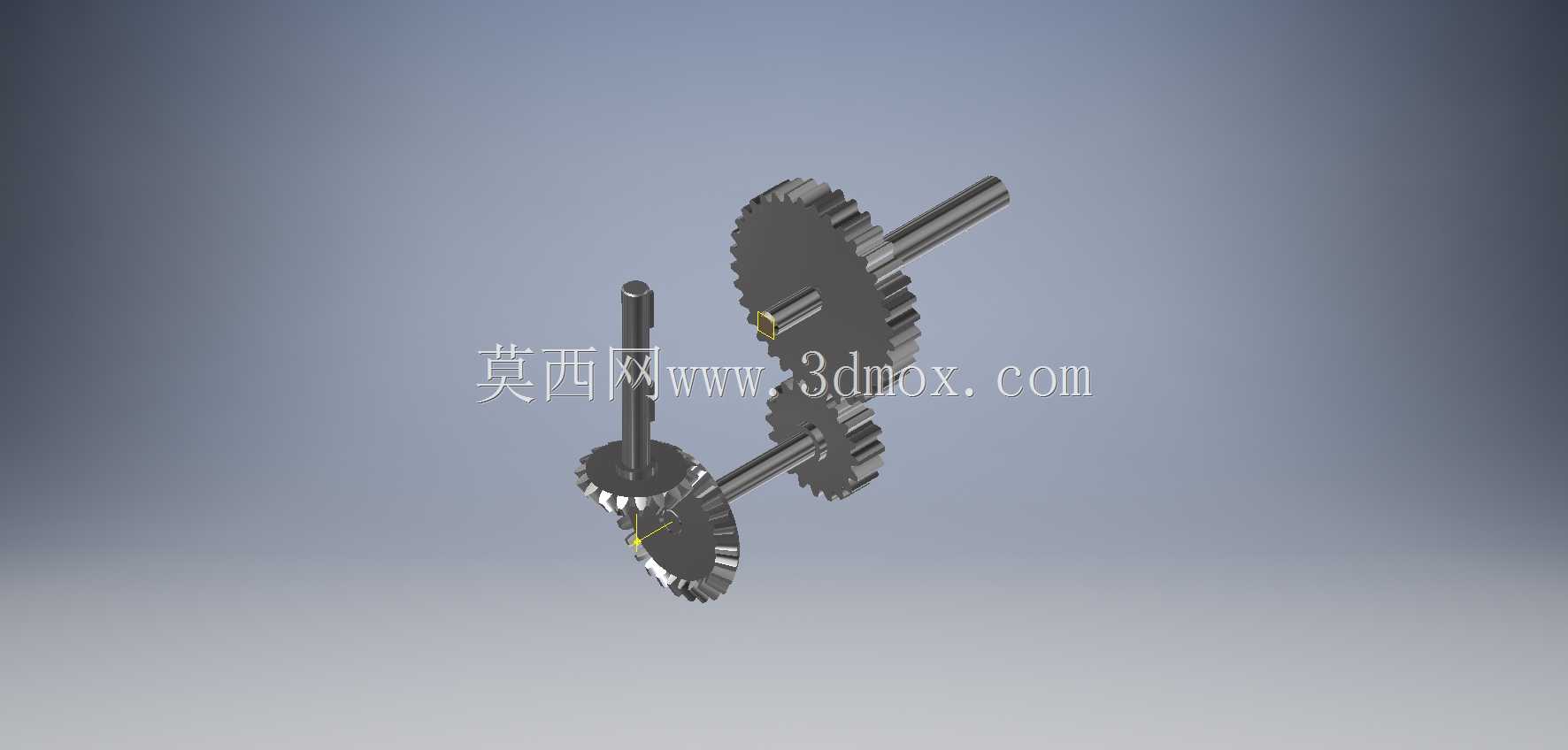

  从结构布局来看,输入轴采用竖直布置的方式,通过锥齿轮将动力转换为水平方向传输,后续两级圆柱齿轮依次布置在水平轴系上,最终的输出轴与输入轴呈空间正交状态,能够很好地适配动力源与执行端方向垂直的设备布局,不需要额外加装换向传动机构,减少了整体设备的零件数量,也降低了装配与维护的复杂度。轴上的齿轮固定方式采用圆螺母加止动垫圈的防松结构,避免设备正反转切换时齿轮出现轴向窜动,保证啮合位置的稳定性。整体结构没有多余的冗余设计,所有零件都服务于动力换向与减速的核心功能,零件的加工工艺性较好,锥齿轮可以采用刨齿或铣齿加工,圆柱齿轮可以采用滚齿加工,轴类零件采用常规车削加铣键槽的工艺即可完成加工,不需要特殊的加工设备,适合批量生产制造,能够有效控制生产制造成本。
