带尺寸标注的工字形钢梁段结构模型

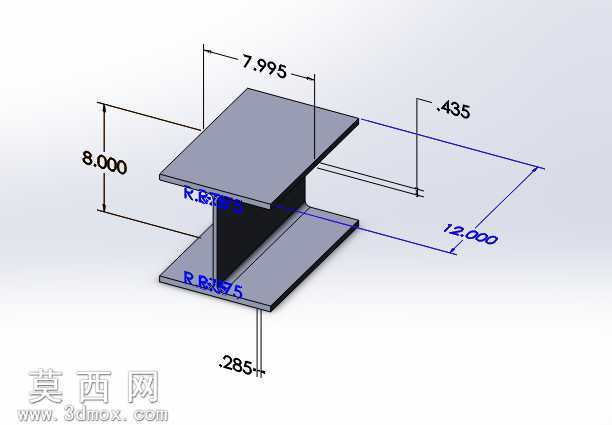

本模型为工字形截面钢梁段的三维参数化建模成果，建模过程依托三维机械设计环境完成，全程采用实体建模逻辑搭建构件结构，精准还原工字梁的典型构造特征：模型由上下两块平行的翼缘板与中间垂直连接的腹板组合而成，翼缘与腹板的连接过渡处设置了匹配工程实际的圆角特征，避免应力集中的构造细节在模型中得到完整呈现。建模阶段严格遵循图示标注尺寸进行参数约束，对翼缘宽度、翼缘厚度、腹板高度、梁段总长度、过渡圆角半径等关键尺寸逐一进行精准定义，所有尺寸参数与工程标注完全匹配，确保模型的几何精度符合工程设计的校验要求。材质配置上，模型赋予了接近热轧钢材的哑光金属质感，通过调整材质的反光度、粗糙度参数，还原普通结构钢的真实视觉表现，渲染阶段采用正交等轴测视角进行展示，搭配清晰的尺寸标注引线，将各部位的尺寸参数直观呈现，方便查看者快速理解构件的几何规格。结构设计层面，该工字梁段模型还原了型钢承重构件的经典受力构造，上下翼缘主要承担弯曲工况下的拉压应力，中间腹板承担剪切应力，过渡圆角的设置可有效分散翼缘与腹板连接处的集中应力，符合钢结构设计的构造规范。建模过程中采用全参数化的草图驱动方式，先绘制翼缘与腹板的截面轮廓，通过拉伸特征生成基础实体，再对连接部位添加圆角特征完成细节处理，整体建模逻辑清晰，特征树层级简洁，可通过修改对应尺寸参数快速调整梁段的规格，适配不同的工程设计场景需求，模型可用于钢结构教学演示、构件受力仿真分析、工程装配场景搭建等多种用途。
