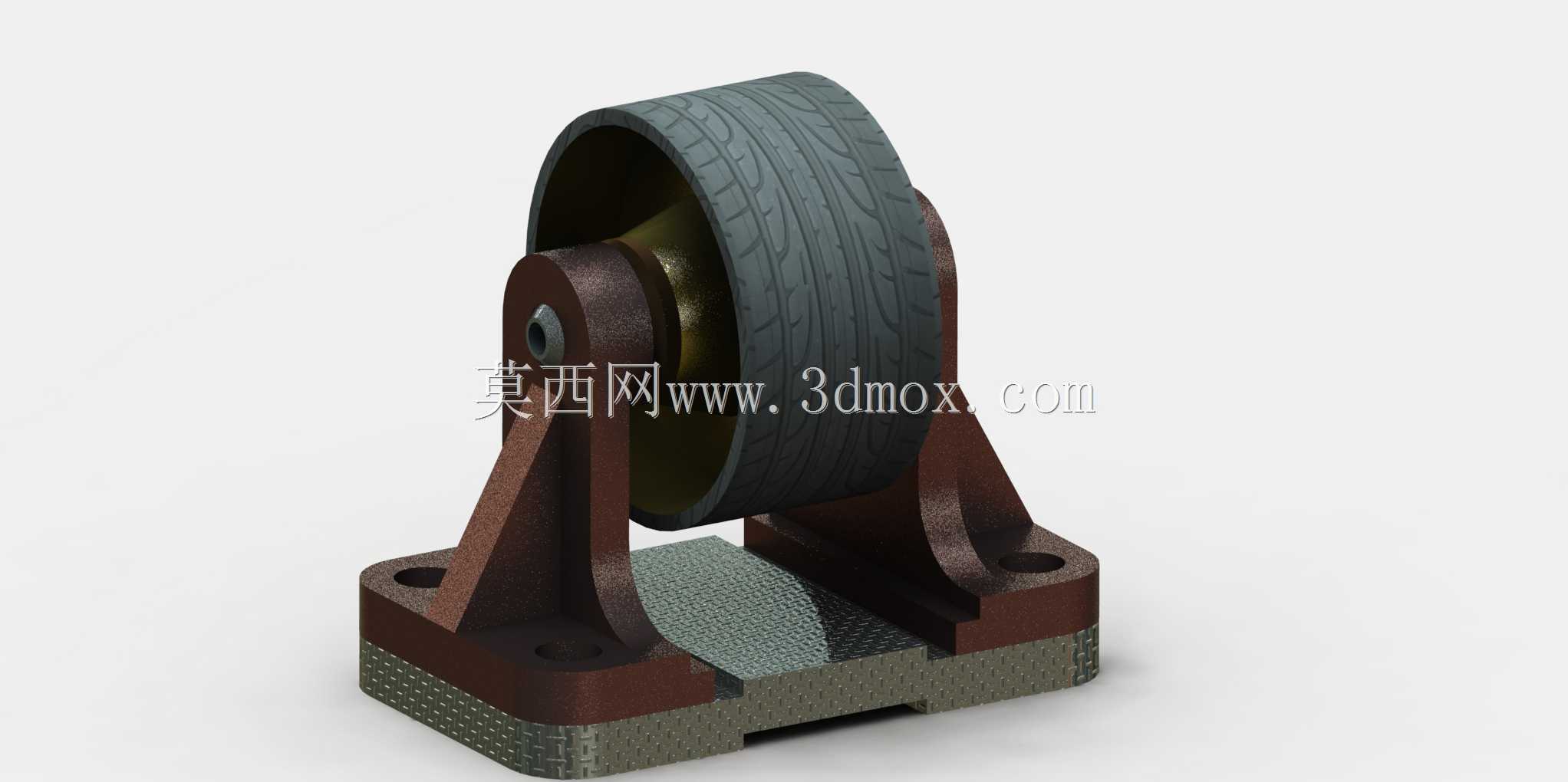

带橡胶滚轮的双侧支撑皮带轮支承结构

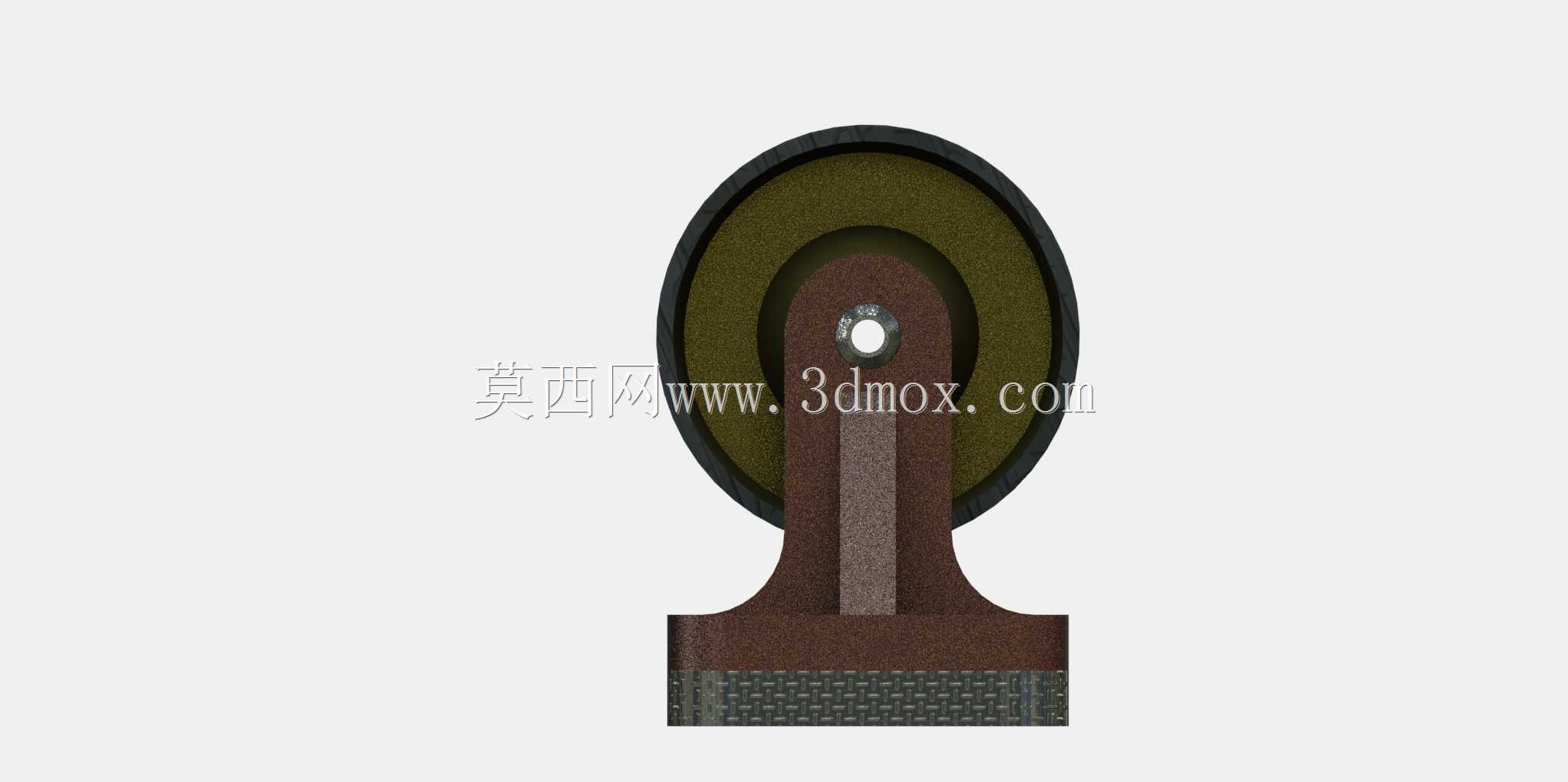

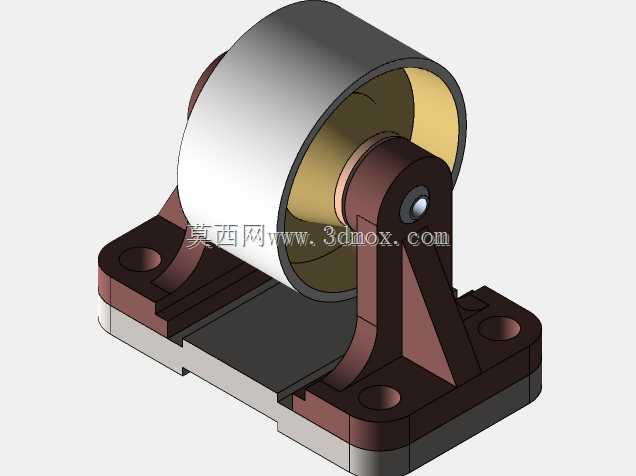

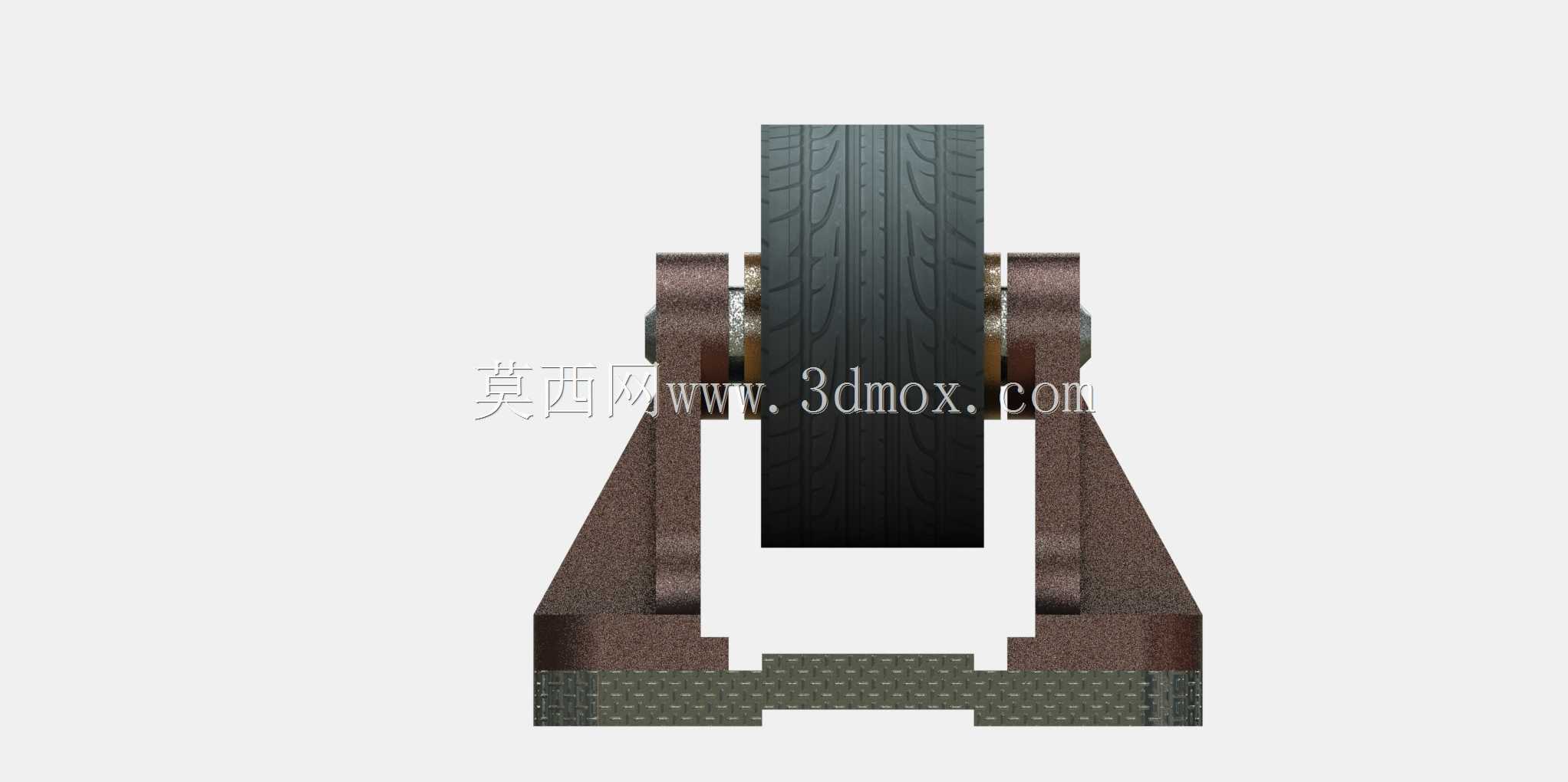

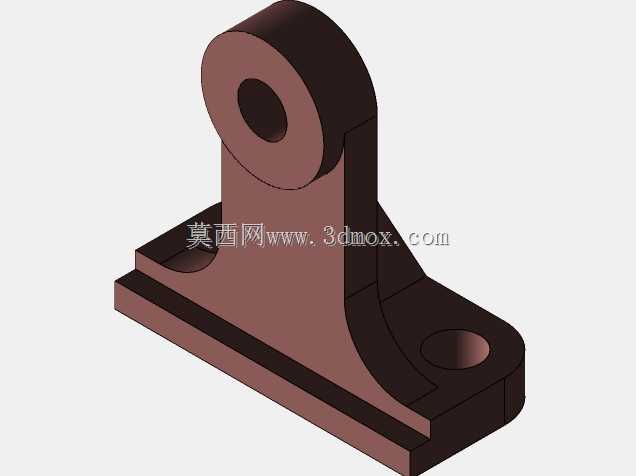

　　该支承结构主要应用在中小载荷的皮带传动输送场景中，常见于轻工生产线的物料输送段、小型自动化设备的张紧轮组安装位，也可作为独立滚轮单元集成在移动式工装架的底部支撑位，承担皮带张紧导向、滚轮承载回转的双重作用。结构采用双侧对称立板支撑的设计逻辑，两侧支撑立板底部与一体式安装底座通过圆弧过渡衔接，避免直角连接处的应力集中问题，立板上部开设同轴的轴孔，用于穿装滚轮的回转轴，轴孔周边做局部加厚处理，抵消轴系回转时产生的径向载荷对支撑立板的拉扯力。底座采用带安装沉孔的平板结构，四个安装孔分别布置在底座的四个角位，沉孔设计可让内六角安装螺栓的头部完全沉入底座平面以下，不会突出底座底面影响安装贴合度，底座底面预留了一层缓冲垫安装位，

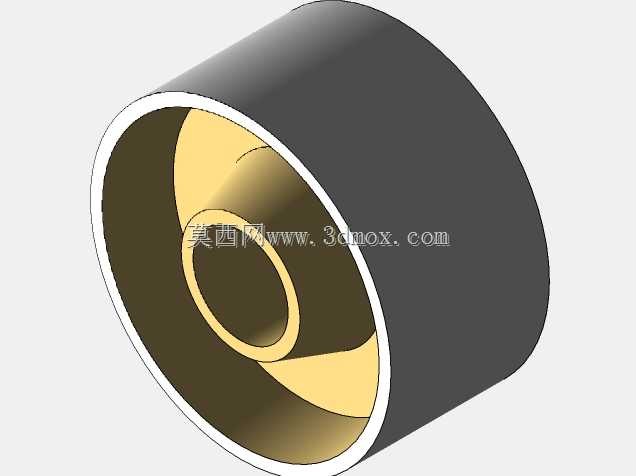

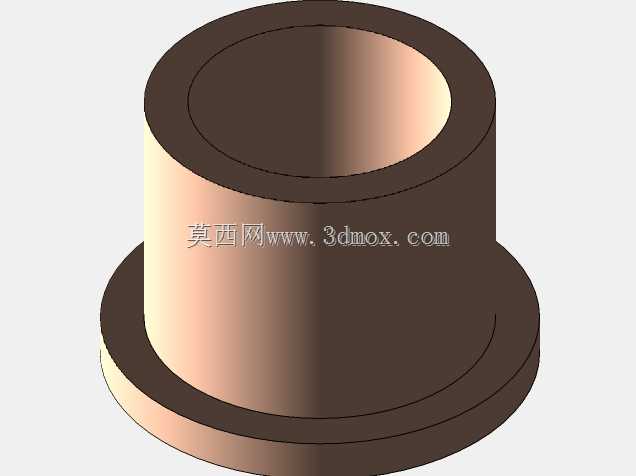

　　可粘贴橡胶缓冲垫抵消设备运行时产生的微幅振动，降低振动向安装基面的传递。滚轮部分外层采用带防滑纹路的橡胶包覆层，纹路为连续的周向沟槽设计，既可以在作为皮带轮使用时增加与传动皮带的接触摩擦力，避免皮带传动打滑，也可在作为行走滚轮使用时增加与接触面的摩擦力，防止行走偏移。滚轮内部为金属轮毂结构，轮毂与支撑轴之间预留了轴承安装位，可根据实际载荷需求选配深沟球轴承或者滑动轴套，满足不同转速下的回转需求。设计过程中优先保证支撑立板的同轴度公差，两侧轴孔的同轴度控制在0.02mm以内，避免滚轮安装后出现卡滞、偏磨的问题；立板与底座的连接位置做了三角形加强筋结构，加强筋从立板外侧中部延伸到底座平面，大幅提升支撑结构的侧向抗载荷能力，

　　即使受到侧向的冲击力也不会出现立板变形歪斜的问题。安装边界方面，底座的整体安装尺寸适配常见的40系列铝型材安装间距，安装孔的孔距与铝型材的槽位间距完全匹配，不需要额外加工转接板就可以直接固定在铝型材搭建的设备机架上；滚轮的外径尺寸经过核算，在作为皮带张紧轮使用时，包角可以满足120度以上的传动要求，有效提升皮带传动的效率，降低皮带的疲劳磨损速率。整个结构没有多余的冗余设计，所有的结构特征都服务于承载与回转的核心功能，支撑立板的厚度根据额定载荷做了等强度优化，在保证结构强度的前提下尽可能减少材料的使用，降低整体重量。在实际装配过程中，滚轮可以从支撑立板的侧面穿装，不需要拆分支撑结构就可以完成滚轮的更换维护，后期运维的便捷性较高；轴孔端部预留了轴承端盖的安装槽位，可以加装密封端盖阻挡粉尘进入轴承内部，适配多粉尘的车间作业环境，延长轴承的使用寿命。
