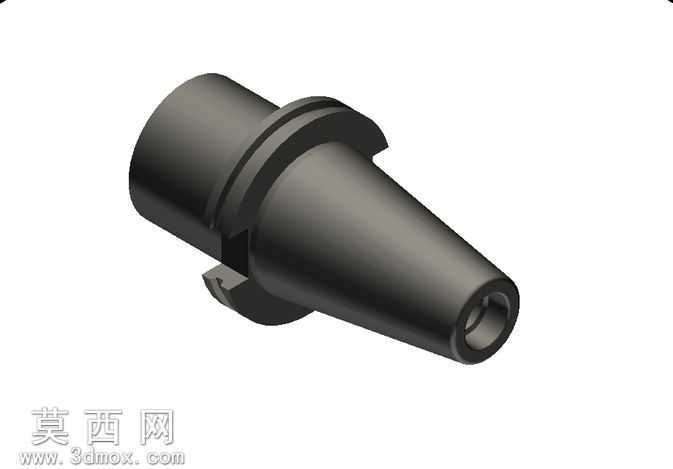

DIN69871标准数控刀柄锥接结构

本模型为符合DIN69871标准的锥类机床连接部件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循德标锥度参数要求，先通过旋转凸台指令生成锥面主体轮廓，保证锥段的锥度公差、同轴度符合标准规范，再通过拉伸切除、凸台叠加的方式构建尾部的法兰定位结构与驱动卡槽，确保各段轴径、卡槽宽度、法兰厚度的尺寸精度与标准件完全匹配。模型材质采用合金钢材质渲染，表面做哑光发黑的热处理质感处理，还原实际工业产品的金属哑光质感，边缘处做微小的倒角过渡处理，避免尖锐棱角的不真实感，同时对锥体内孔做薄壁结构的厚度校验，保证内孔与外部锥面的同轴度误差控制在合理范围内。设计过程中重点考量锥面的配合精度，锥段作为与机床主轴锥孔配合的核心定位面，建模时严格控制锥面的曲面连续性，无碎面、折面问题，保证后续导入工程软件后可直接生成工程图用于加工生产；尾部的驱动卡槽采用对称式结构设计，可传递主轴扭矩，法兰端面的定位面做平面度约束，保证刀柄装入主轴后端面贴合紧密，无轴向窜动空间。整体模型结构完整，无缺失特征，各部分的过渡圆角、退刀槽等工艺细节均做了还原，既满足三维展示的视觉效果，也可用于机床主轴配套部件的结构验证、装配干涉检查，为数控加工刀具夹持系统的设计提供标准化的参考模型，帮助设计人员快速完成刀柄选型、配套结构的匹配设计，减少重复建模的工作量，提升机床附件设计的效率与准确性。
