i3复印机机盖挤出驱动组件结构设计

　　办公文印设备的内部功能组件设计，往往需要在紧凑的设备内腔空间里平衡动力输出、结构强度与装配维护性，这款适配i3系列复印机的机盖挤出驱动组件，正是针对文印设备机盖开合联动、耗材挤出推送的复合功能需求完成的结构设计。从实际应用场景来看，该组件安装在复印机侧部内腔靠近出纸口上方的安装位，主要承担两个核心功能：一是配合机盖的开合动作完成内部锁止与阻尼联动，避免机盖开合过程中出现冲击碰撞，保障用户开合操作的手感一致性；二是在机盖闭合到位后，驱动内部耗材推送结构完成定影组件旁侧的废粉挤出、密封胶条压合动作，确保复印过程中机盖位置的密封性，防止碳粉泄漏影响成像质量。

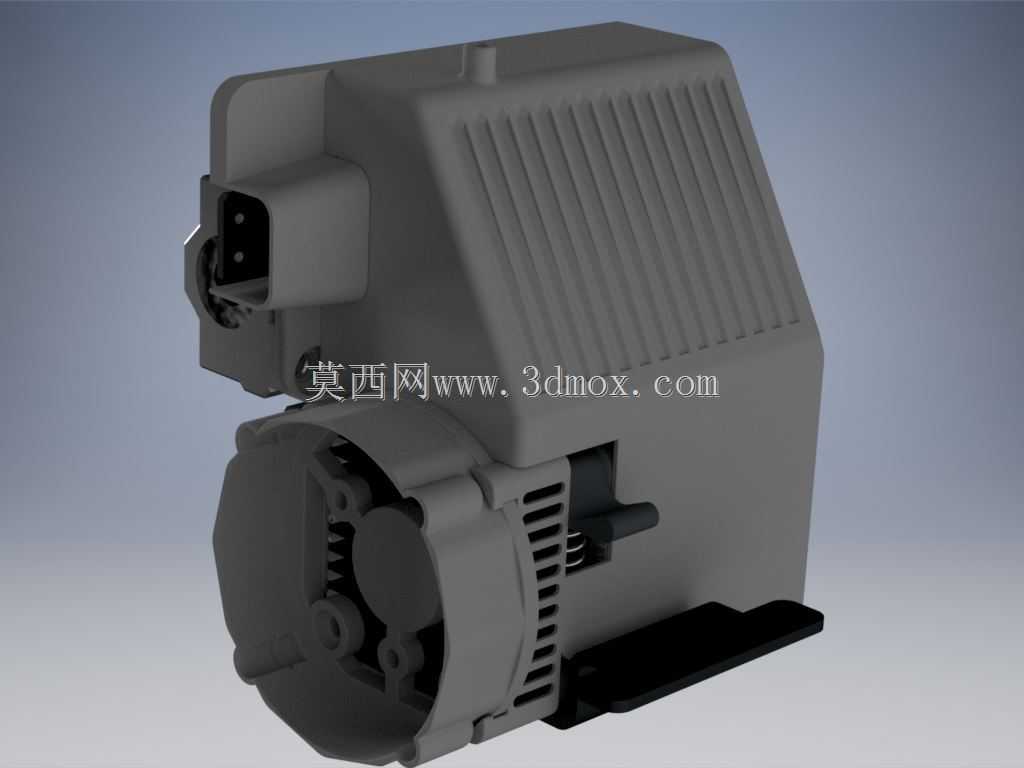

　　设计过程中首先要考虑的是安装边界的约束，复印机侧部内腔留给该组件的安装空间十分有限，横向最大安装宽度不超过180mm，纵向高度控制在160mm以内，深度方向不能超出侧盖板内侧120mm的安全距离，避免干涉到旁侧的走纸通道与排线布局。因此整个组件采用了集成式的壳体设计，将驱动电机、传动齿轮组、挤出推杆、锁止卡扣全部整合在带散热筋的一体式塑胶壳体内，壳体表面的竖向散热筋不仅能提升壳体的结构刚性，减少注塑成型后的翘曲变形，还能在组件长时间运行时增加散热面积，避免驱动电机连续工作时热量堆积影响周边感光元件的工作稳定性。

　　从功能结构的细节来看，组件左侧预留的标准电源接插口采用了防呆式的卡扣设计，装配时无需额外对位，直接推入即可完成电路连接，接插口周边做了加厚的防撞筋位，能承受装配和后期维护过程中的插拔冲击力，避免接插口根部开裂导致的接触不良问题。前端的圆形传动端直接对接机盖的联动转轴，内部采用了三级减速齿轮组传递动力，齿轮模数选用0.8的小模数塑胶齿轮，既能满足挤出动作所需的扭矩输出，又能控制运行噪音在45分贝以内，符合办公设备的静音要求。齿轮组旁侧设置的复位弹簧，能在机盖开启时自动带动挤出推杆回位，解除对密封结构的压合状态，方便用户更换耗材或清理卡纸。

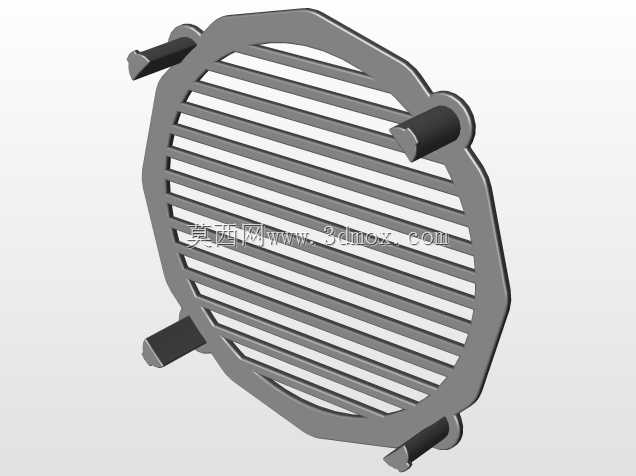

　　组件底部的黑色安装支脚做了下沉式的安装孔设计，安装时通过两颗M4的自攻螺丝即可将整个组件固定在设备的内部机架上，支脚与壳体连接处做了三角加强筋结构，能承受至少50N的侧向冲击力，避免设备搬运或受外力碰撞时组件移位导致的功能失效。壳体侧面的格栅式散热开口正对驱动电机的安装位，开口间隙控制在2mm以内，既能保证空气流通带走电机运行产生的热量，又能防止碳粉颗粒、纸屑进入壳体内部磨损齿轮传动结构。

　　在设计思路上，该组件充分考虑了办公设备的批量生产与后期维护需求，整个壳体采用卡扣加螺丝的组合固定方式，日常维护时只需拆下底部两颗固定螺丝即可打开壳体更换齿轮或电机，无需将整个组件从设备上完全拆下，能大幅降低售后维护的时间成本。所有传动部件的公差配合都按照IT7级精度设计，塑胶件的拔模斜度控制在1.5度，既方便注塑生产时的脱模，又能保证各部件装配后的同轴度，减少运行过程中的卡顿和磨损。挤出推杆的行程经过反复校核，最大伸出长度控制在25mm，既能保证机盖闭合时密封胶条的压合量达到3mm的密封要求，又不会因为行程过大导致胶条过度压缩产生永久变形，延长密封件的使用寿命。

　　针对办公设备长时间运行的可靠性要求，组件内部的所有运动摩擦面都预留了润滑脂存储槽，装配时填充低温性能优异的硅基润滑脂，能保证在设备5年的设计使用寿命内，无需额外补充润滑即可维持传动结构的顺畅运行。锁止卡扣的触发位置做了圆角过渡处理，机盖开合过程中卡扣与机盖挂钩的接触为滑动摩擦，不会出现硬碰撞导致的卡扣断裂问题，经过10万次开合循环测试后，卡扣的磨损量不超过0.1mm，完全满足办公设备的使用频次要求。
