多工艺复合大尺寸3D打印设备结构

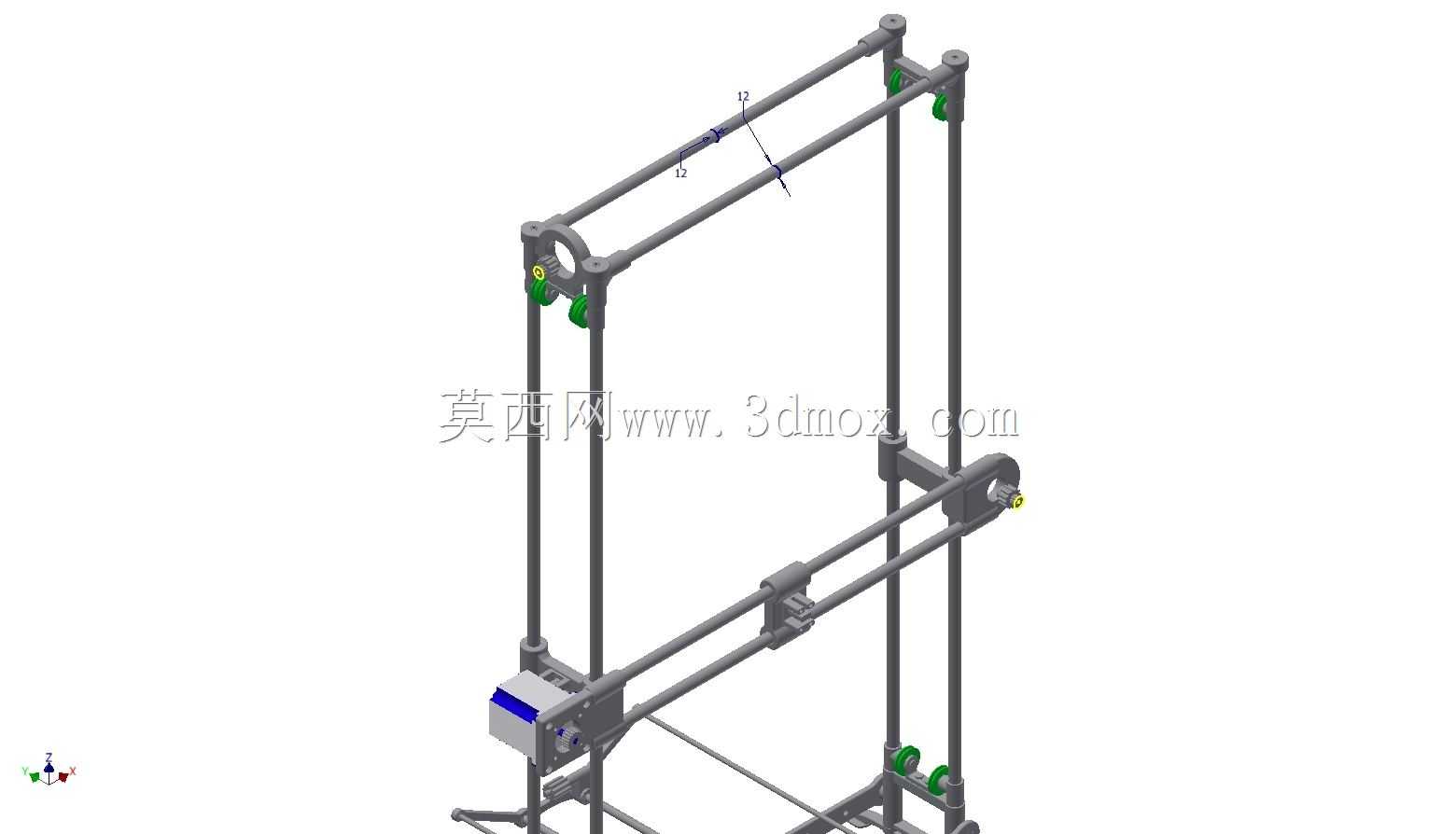

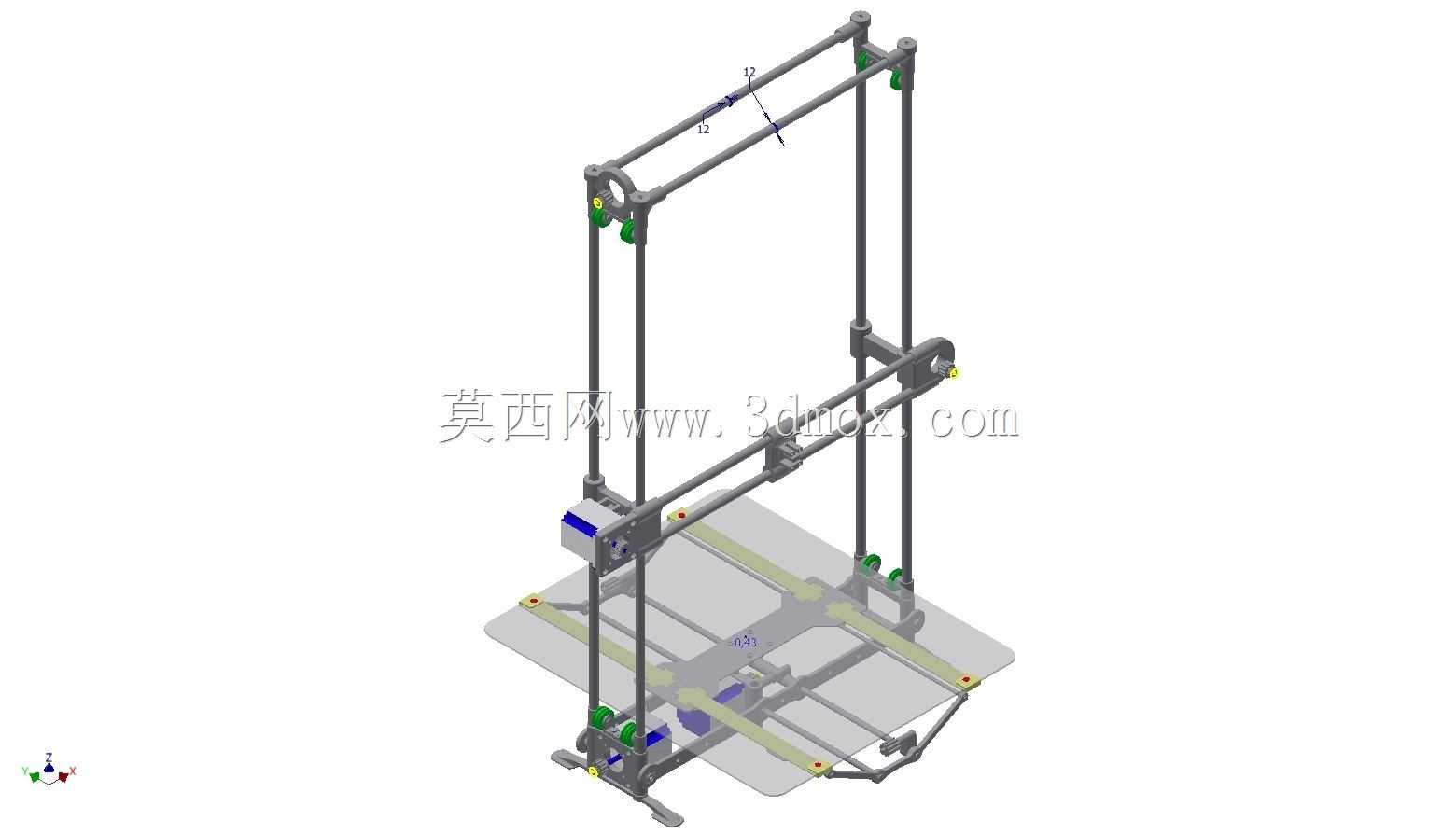

　　在桌面级制造设备的结构开发中，兼顾多工艺适配与大作业空间的机型一直是个人工坊、小型试制场景的刚需，这款设备的结构设计正是瞄准这一需求展开，没有沿用常规桌面3D打印机的紧凑小尺寸思路，而是把作业边界拓展到了400×400×750mm的区间，足以覆盖多数小批量定制零件、教学实训模型、小型工装夹具的制作尺寸需求，不会因为成型空间不足被迫拆分零件拼接，减少了后续粘接、打磨的额外工序。设备框架采用型材搭建的开放式结构，没有做全封闭的钣金外罩，一方面是控制整体自重，方便个人用户根据场地情况挪动摆放，另一方面开放式的结构也便于操作人员随时观察加工状态，在出现喷头堵料、加工错位的时候能第一时间停机处理，不用频繁拆卸外罩。

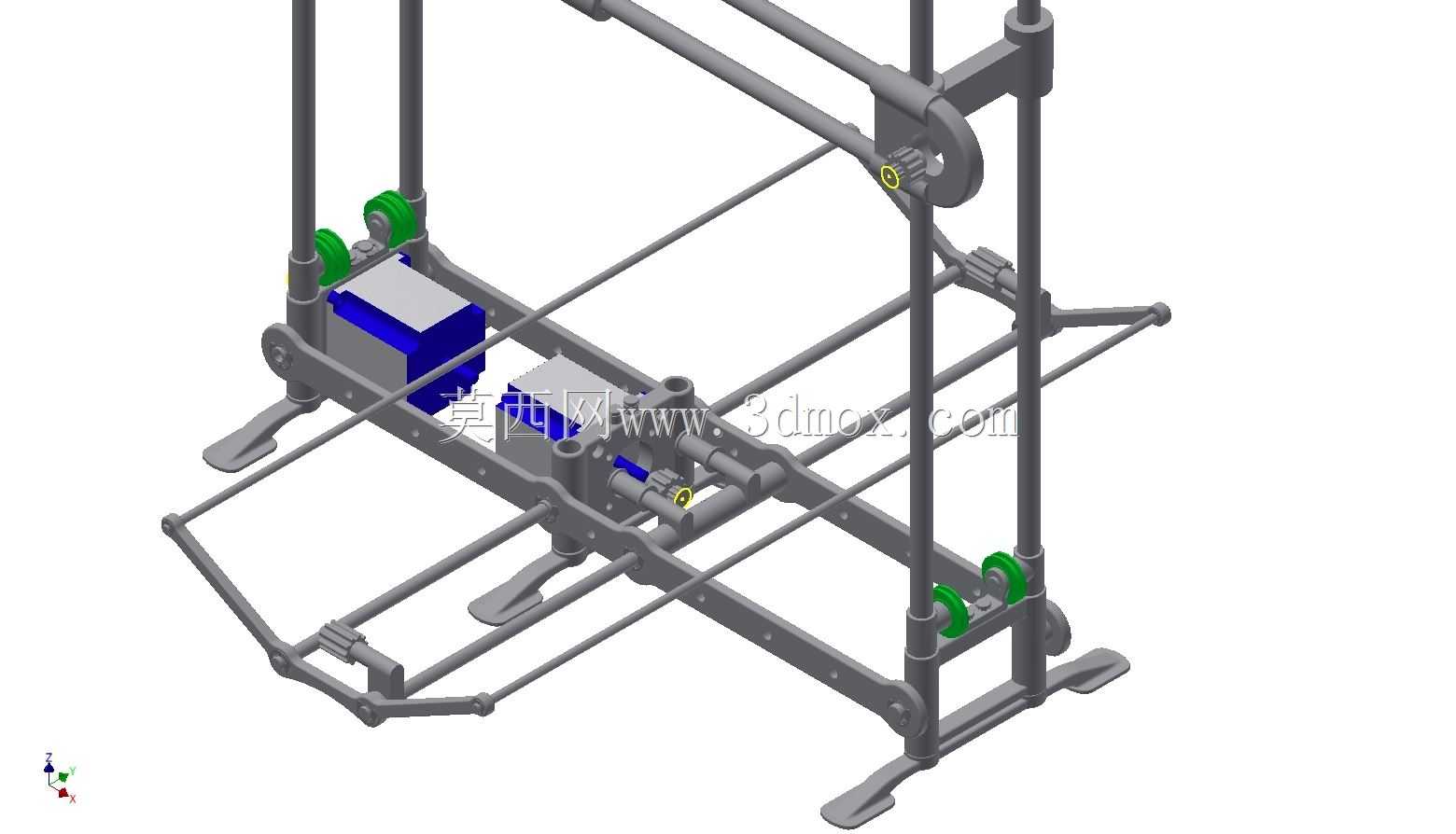

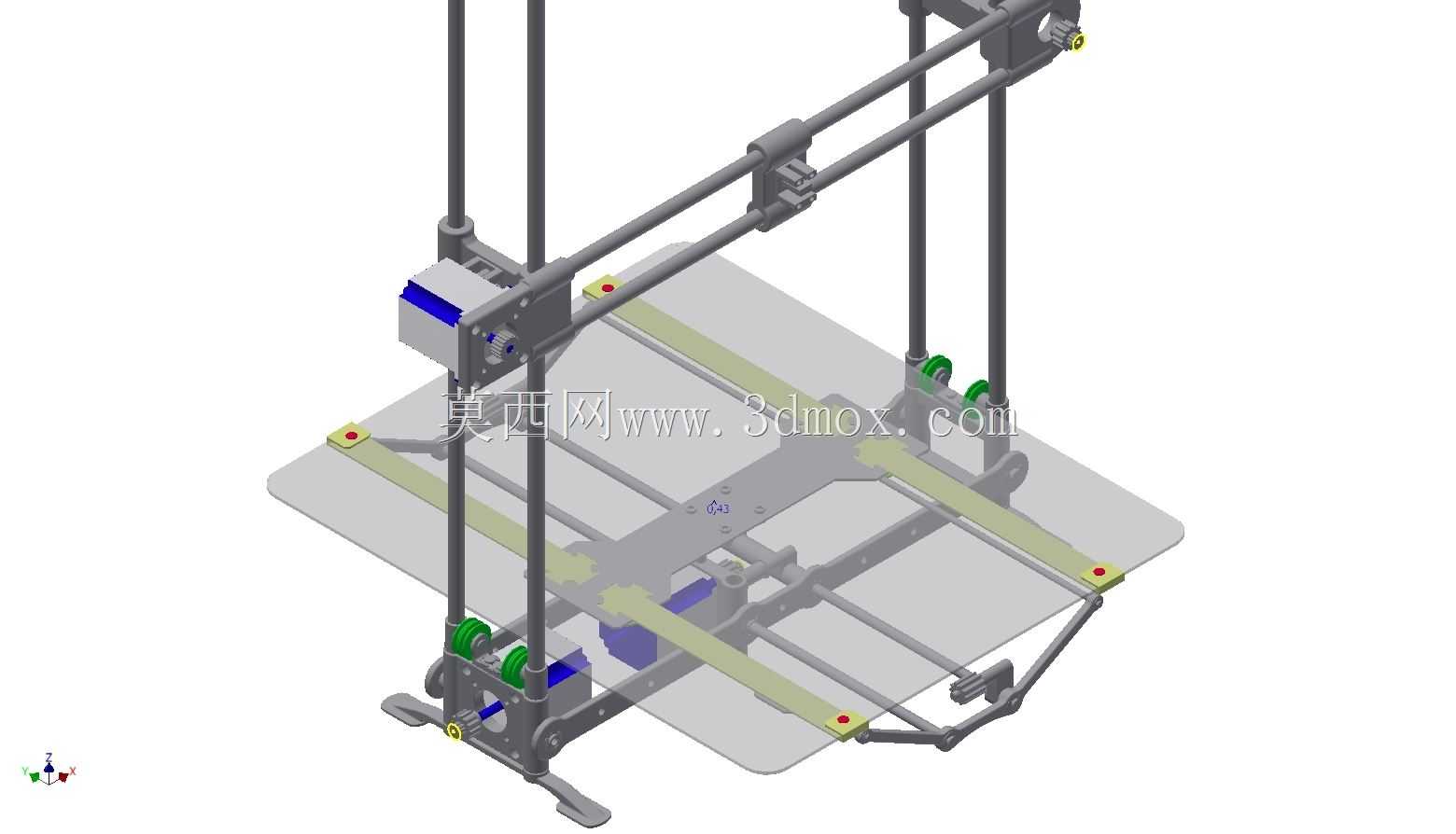

　　传动部分的设计做了针对性优化，Z轴没有采用单电机直驱的常规方案，而是通过皮带轮组将Z轴驱动电机的载荷进行分散传递，这种设计能降低单轴驱动时电机的持续输出功率，避免长时间大行程升降时电机过热丢步，同时皮带传动的缓冲特性也能减少Z轴启停时的刚性冲击，让平台升降的动作更平稳，对于大尺寸平台来说，这种载荷分配的设计能有效避免平台倾斜、层纹不均的问题。设备预留了多喷头的安装位，最多可搭载6个打印喷头，在FDM工艺模式下可以实现多材料、多颜色的同步打印，不用中途更换耗材暂停作业，同时结构上也预留了DLP光固化模块的安装接口，以及小型CNC加工主轴的装夹位置，用户可以根据加工需求快速切换功能模块，不用单独购置多台设备占用场地。

　　在做CNC轻加工的时候，框架的型材连接处做了加强筋结构，能承受小功率主轴铣削塑料、软金属时的切削振动，不会因为刚性不足导致加工件振纹、尺寸超差。底部的支撑脚做了加宽的落地接触设计，配合可调节的脚杯结构，用户可以根据放置地面的平整度调整各个支撑点的高度，保证整个框架的水平度，避免因为地面倾斜导致的运动部件卡顿、成型件尺寸偏差。走线的位置都沿着型材的凹槽做了隐藏式布置，不会和运动的皮带、滑块产生干涉，也避免了加工过程中产生的废屑掉在线路上造成磨损。从实际应用场景来看，这款设备既可以满足创客群体的创意原型制作需求，也能适配小型加工店的小批量零件试制，在教学场景中还可以用来演示增材制造、减材制造的不同工艺原理，

　　多工艺切换的设计让设备的使用场景不再局限于单一的3D打印作业，平时做一些小型的亚克力切割、电路板铣制的工作也能胜任。设计过程中没有追求过度的精密化结构，而是优先考虑零部件的易加工性和易获取性，多数结构件都可以通过常规的机加工、甚至自行打印制作，降低了整机组装的成本，维护的时候更换易损件也不用采购特殊规格的配件。运动导轨的安装面都做了统一的基准设计，组装的时候可以通过基准面快速校准导轨的平行度，不用反复打表调整，降低了个人用户的组装调试难度。喷头的安装座采用快拆结构，更换不同口径的喷嘴或者切换工艺模块的时候，只需要松开紧固件就能完成拆卸，不用拆解整个运动组件。设备的X、Y轴传动同样采用同步带传动方案，配合张紧调节结构，使用一段时间后皮带出现松弛时，可以直接通过调节螺栓调整张紧度，不用拆卸整个传动机构。在大尺寸打印作业时，框架的对角位置做了斜向支撑加固，避免长横梁在喷头高速移动时产生共振，保证打印过程中喷头的定位精度。整体结构没有冗余的装饰性设计，所有的结构件都服务于功能需求，从安装边界来看，设备整体占地尺寸略大于成型平台尺寸，预留了足够的操作空间，放置在常规的工作台面上即可使用，不需要额外做专用的安装基座，接电后完成基础校准就能投入使用，对于没有专业设备安装条件的个人用户和小型工作室来说十分友好。
