多工艺兼容框架式3D打印设备结构设计

　　这套框架式打印设备的结构设计，核心围绕多材料适配与大尺寸成型场景展开，区别于常规单工艺桌面级设备的封闭框架思路，采用立式铝型材拼接的开放桁架结构，从安装边界上预留了足够的功能拓展空间，可同时兼容DLP光固化、FDM熔融沉积两种主流3D打印工艺，也可通过更换末端执行组件拓展轻量CNC铣削功能，覆盖从高精度小尺寸光敏树脂零件，到大尺寸热塑性塑料模型、低密度软质材料雕刻的多场景加工需求。

　　从实际应用场景来看，该结构可适配文创手办制作、建筑沙盘加工、教学实验研发、小型定制化零件打样等多个领域，针对聚苯乙烯泡沫塑料、中密度纤维板、皮革、织物、石膏、木材等多种非高硬度材料的成型加工都预留了工艺适配空间，无需大幅改动主体框架即可切换加工模式。设计过程中针对Z轴传动的负载问题做了专项优化，没有采用常规单丝杆直连的传动方案，而是搭配滑轮组做Z轴负载分配，有效降低Z轴驱动电机的瞬时负载，避免大尺寸成型平台升降过程中出现的偏载、卡顿问题，同时也能降低传动过程中的功率损耗，提升长行程运动的平稳性。

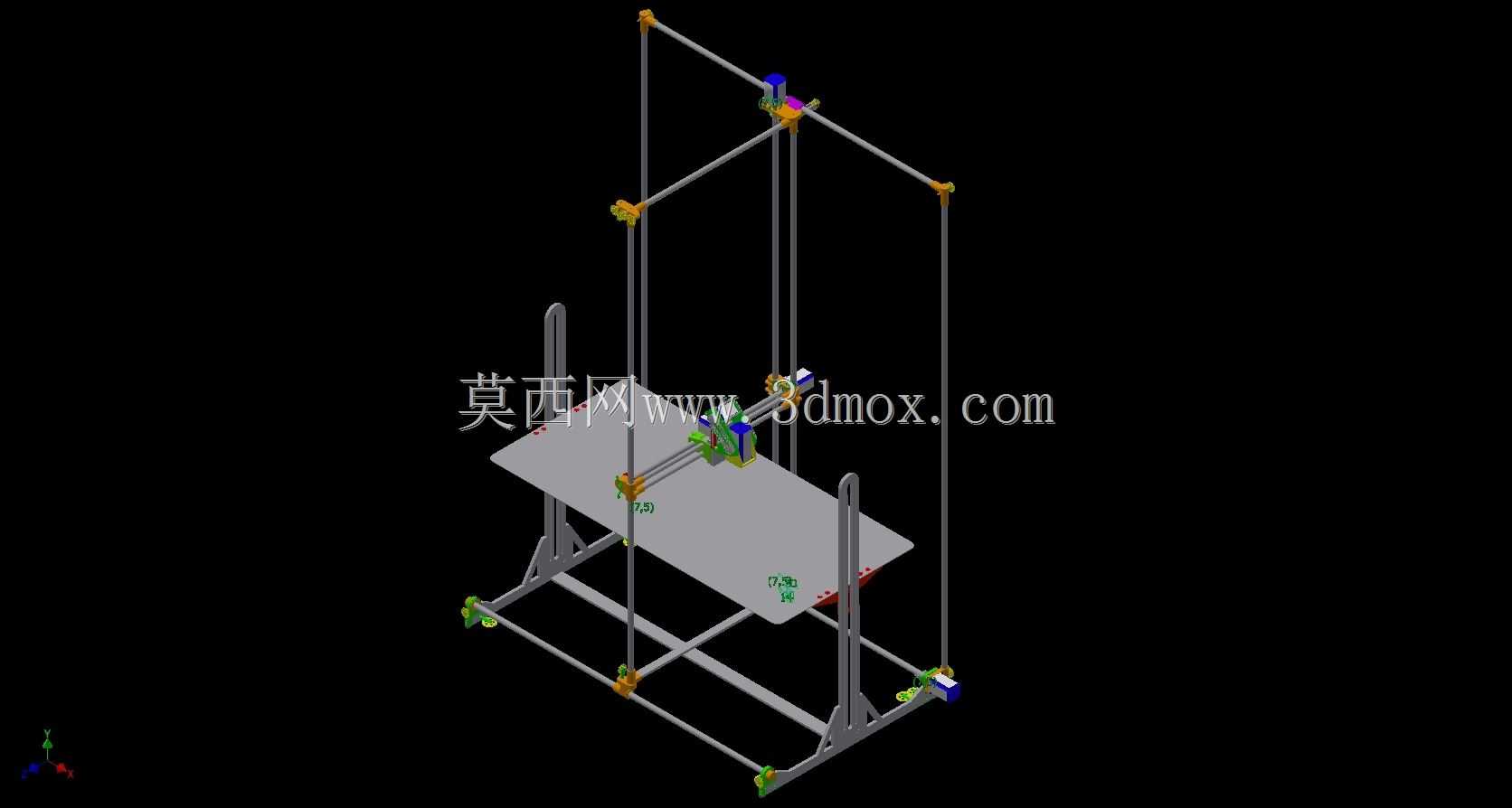

　　主体框架采用标准工业铝型材拼接，安装边界可根据成型尺寸需求灵活调整型材长度，当前结构的成型平台预留了足够的大尺寸模型放置空间，可满足大尺寸雕塑、建筑模型的一次成型需求，无需做后期拼接处理。X、Y轴传动采用光轴配合直线轴承的导向方案，传动组件与驱动电机的安装位置做了重心优化，将驱动部件的重量通过框架型材分散承载，避免运动过程中出现悬臂震颤，保证运动精度。末端执行组件的安装位采用通用快换接口设计，可根据加工需求快速更换FDM挤出头、DLP光固化投影组件、轻量CNC铣削主轴，不同组件的走线都沿型材凹槽布置，避免运动过程中出现线缆拖拽干涉。

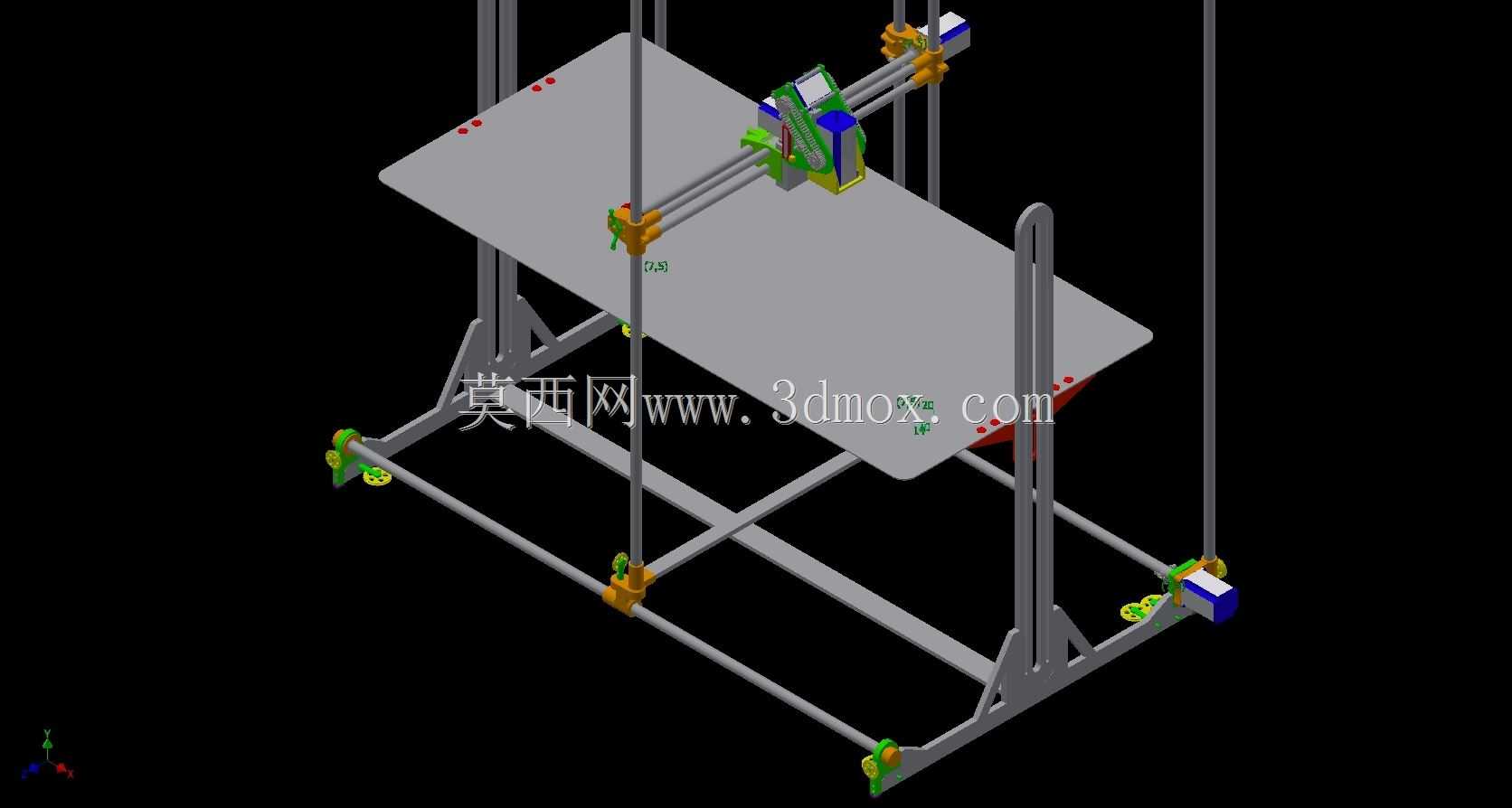

　　在结构细节设计上，底部框架做了加重支撑设计，四个支撑脚预留了调平组件安装位，可根据放置地面的平整度快速调平设备，保证成型平台的水平度，避免大尺寸打印过程中出现首层粘附不牢、层纹偏移的问题。Z轴的两根导向光轴做了上下同轴度校准结构，上下安装座都预留了微调间隙，可在装配过程中调整光轴垂直度，降低运动过程中的阻尼。成型平台采用可拆卸的平板结构，平台表面预留了夹具安装孔位，可针对不同材质的加工基材做快速固定，无论是FDM打印的柔性基板、光固化的离型膜平台，还是CNC加工的板材固定夹具，都可直接通过孔位安装，无需额外打孔改造。

　　传动系统的螺母座与移动滑台做了一体化设计，减少装配过程中的累积误差，滑台与光轴的配合位置预留了润滑脂加注通道，可在长期使用过程中定期做维护保养，降低传动磨损。设备的电控组件安装位预留于底部框架的侧面空间，可将驱动板、电源、主控模块集中安装，既避免电控线路与运动部件干涉，也方便后期做线路检修与组件升级。针对不同工艺的加工特性，框架上预留了辅助组件的安装点位，比如DLP工艺所需的遮光罩安装槽、FDM工艺所需的散热风扇安装位、CNC工艺所需的吸尘管路固定卡扣，无需额外打孔即可加装对应辅助配件，覆盖不同工艺的配套需求。

　　从运动行程设计来看，Z轴的长行程配置可满足大高度模型的连续加工，X、Y轴的运动范围覆盖整个成型平台区域，传动过程中通过滑轮组的配重平衡，可让主轴移动时的驱动力更均匀，即使在高速移动状态下也能保证位置精度，避免出现丢步、层错的问题。整个框架的所有连接节点都采用标准角码与螺栓固定，无焊接结构，方便运输过程中的拆解与现场组装，也可根据后续的加工需求拓展框架尺寸，升级更大的成型空间，无需重新开模制作主体结构，大幅降低设备改造的成本。
