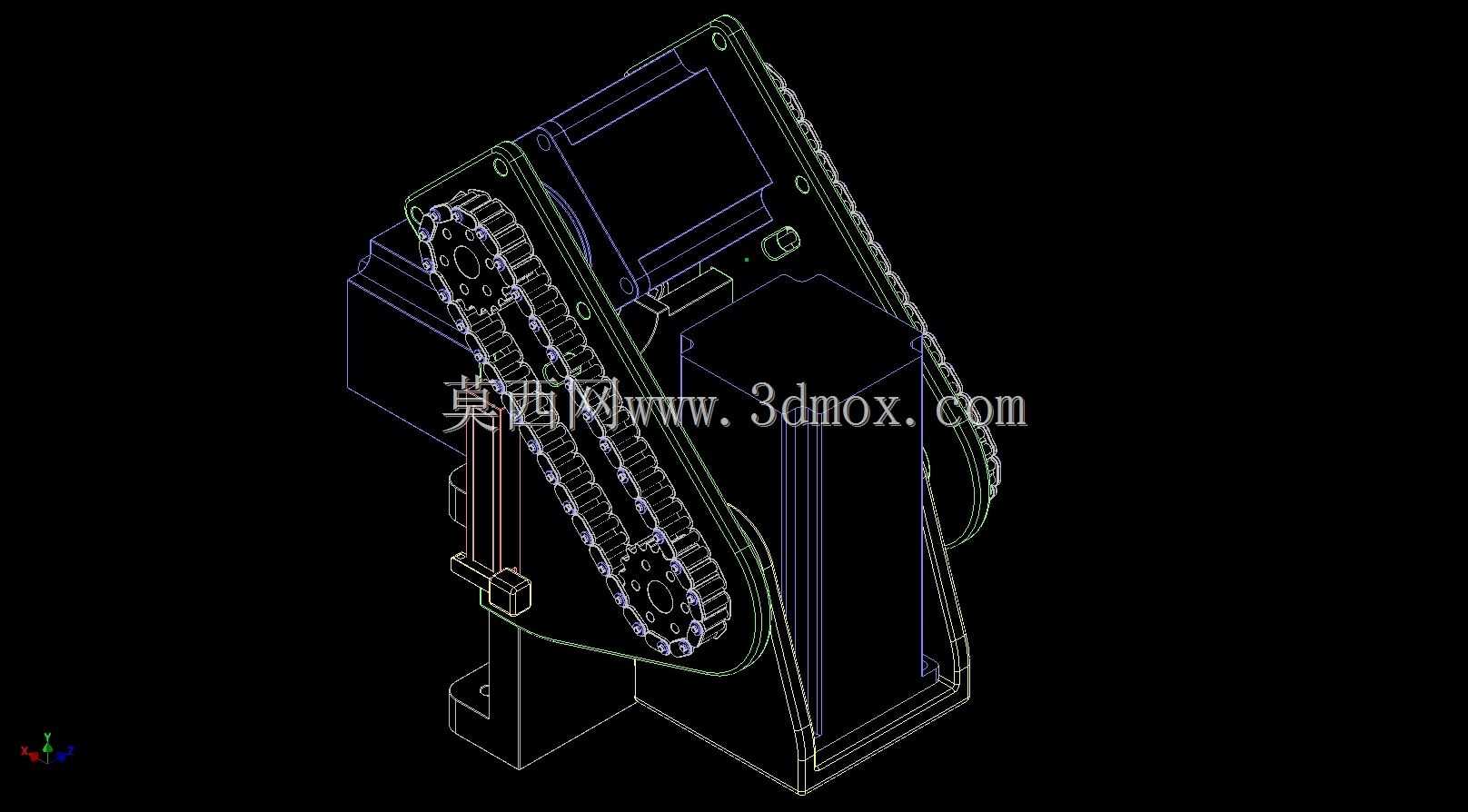

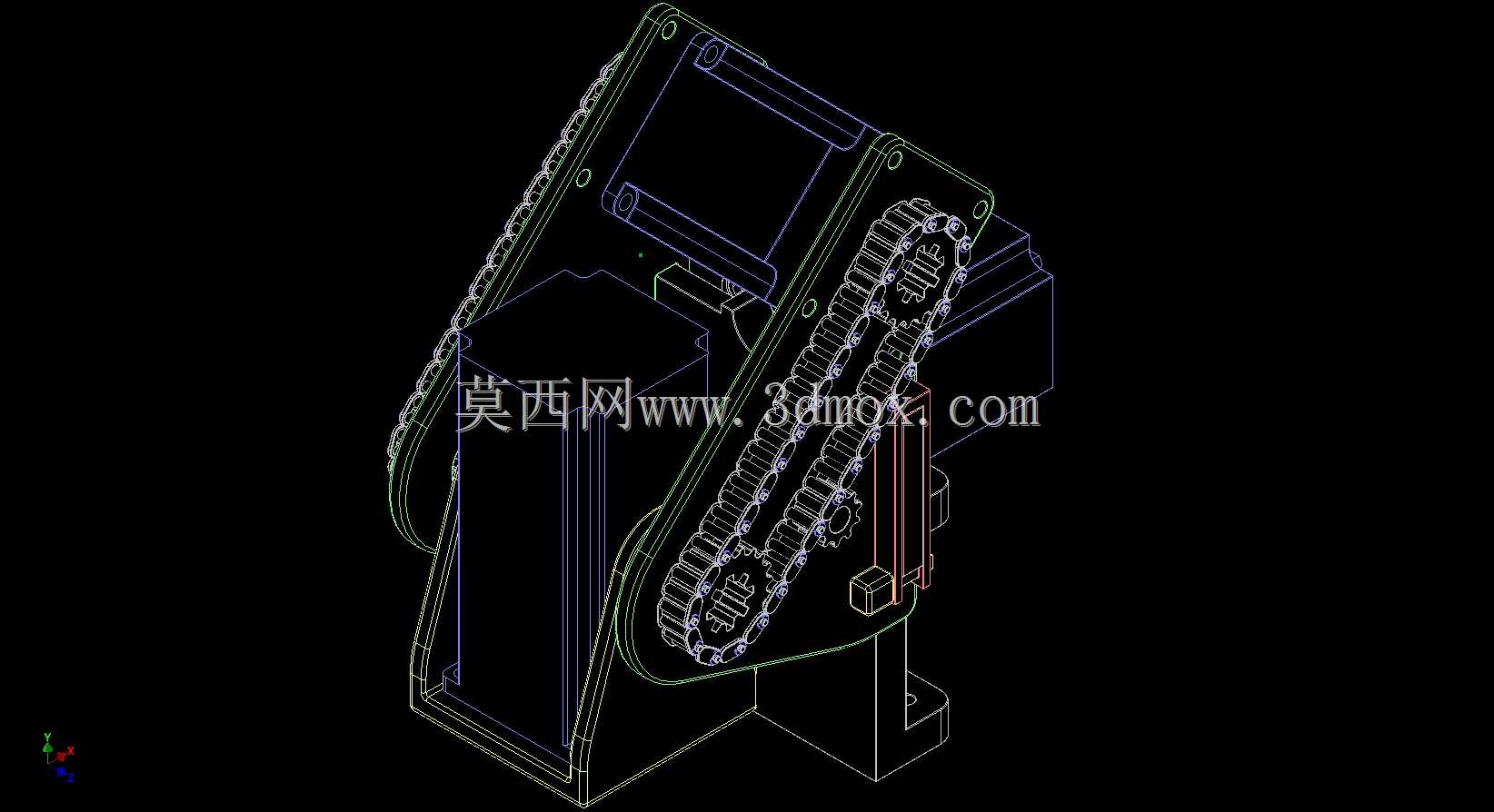

食品加工用多工艺适配3D打印执行头

　　这款打印执行头的设计初衷，是解决桌面级多工艺制造设备在食品类物料加工场景下的功能适配问题，打破常规3D打印仅能处理标准耗材的局限，让单台设备可覆盖塑形、切削、路径涂覆等多类加工需求，适配比萨饼底成型、饼干坯料定形、面食辅料精准排布等食品加工环节的作业要求。从结构布局来看，执行头采用侧置链传动的物料输送架构，传动链沿安装基板的侧立面布置，链节上预留的工装安装位可根据加工需求更换不同的作业端头，当切换至FDM熔融挤出模式时，可安装适配食品级耗材的挤出喷嘴，完成熔融态食材的逐层堆叠塑形；切换至DLP光固化模式时，可调整光路遮挡件的位置，匹配固化光源的投射范围，完成光敏类食品耗材的逐层固化作业；切换至CNC铣削模式时，可换装微型切削主轴，对已成型的食品坯料进行边缘修整、表面纹路加工；切换至路径涂覆模式时，可安装酱料导流头，配合设备的三轴运动路径完成酱料、装饰糖霜等辅料的精准绘制。

　　设计过程中优先考虑了多工况下的安装兼容性，执行头的主安装基板采用平直的矩形安装面，基板上预留的多组安装孔位采用通用的孔距规格，可直接适配市面上主流桌面级3D打印机、小型CNC雕刻机的X轴滑台安装接口，无需额外设计转接件即可完成换装。安装边界方面，执行头整体外轮廓在Z向的突出尺寸控制在常规打印头的适配范围内，不会超出原有设备的Z轴运动行程，X向的宽度预留了足够的传动件安装空间，同时不会与设备两侧的线性导轨产生运动干涉，Y向的进深尺寸匹配常规滑台的负载范围，整体重量控制在桌面级设备滑台的额定负载以内，不会因额外负载导致运动失步、精度下降。

　　传动结构的设计充分考虑了食品加工场景的清洁需求，链传动组件采用易拆解的固定方式，无需专用工具即可完成链节的拆卸清洁，避免食材残渣在传动缝隙中残留变质；所有与食材可能接触的部件均采用圆角过渡设计，无清洁死角，可直接接触食品级加工物料。输送通道的内壁采用光滑的流线型设计，减少食材输送过程中的残留堆积，针对不同粘度的食材，可通过调整传动链的张紧度来适配输送压力，保证高粘度的面团类物料、低粘度的酱料类物料都能稳定输出，不会出现断料、溢料的问题。

　　从实际作业的功能特性来看，这款打印头的出料端位置与安装基准面的距离经过精准校核，在不同工艺模式下的作业端点重合度误差控制在0.2mm以内，切换工艺模式后无需重新对刀即可直接开展作业，大幅减少多工艺切换的调校时间。执行头侧面预留的传感器安装位可加装物料检测传感器，实时监测输送通道内的物料余量，当物料不足时可向设备控制系统发送信号，避免空打、断料导致的加工废品。针对食品加工过程中可能出现的物料滴落问题，打印头的出料端外围设置了可拆卸的挡料边，可承接意外滴落的物料，避免污染设备的加工平台。

　　在结构强度校核层面，安装基板采用足够厚度的硬质板材加工，保证在高速运动、切削作业的工况下不会出现结构形变，传动链轮的安装轴采用双轴承支撑结构，避免长时间运行后出现轴系晃动，保证传动精度的稳定性。整体结构没有冗余的装饰性部件，所有结构特征都服务于功能需求，既控制了整体重量，也降低了加工制造成本，用户可根据自身的设备需求，对部分非核心部件采用3D打印的方式自行制作替换件，降低使用维护成本。
