多工艺融合桌面级3D打印设备结构设计

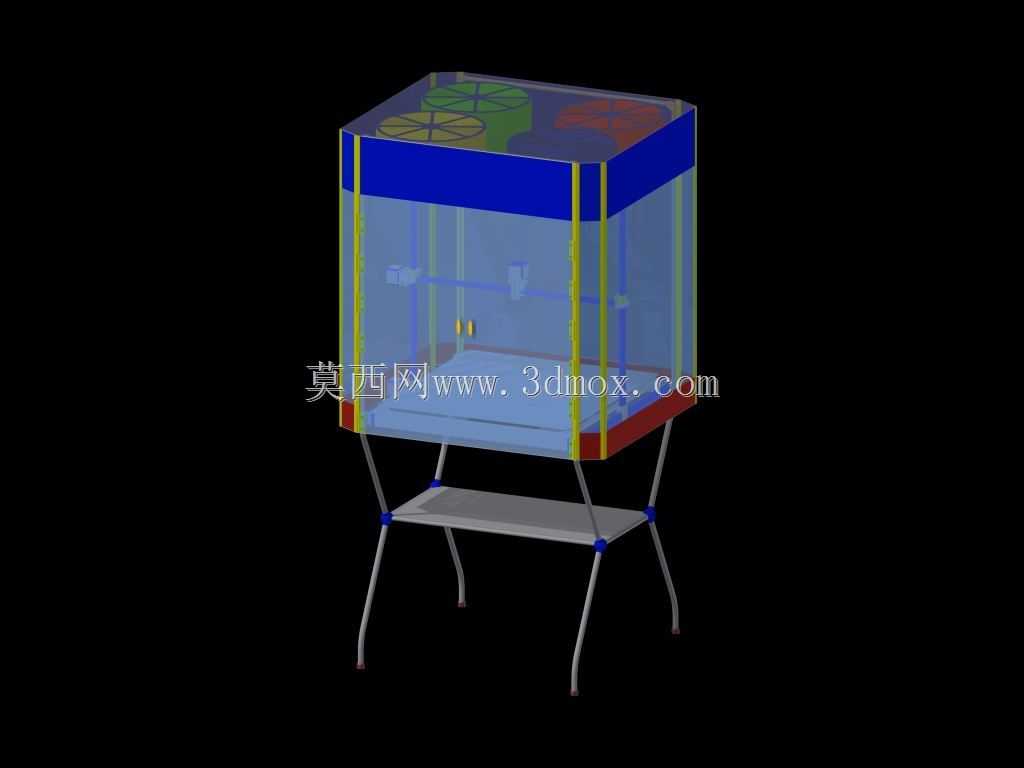

　　这款多工艺融合的3D打印设备，在结构设计阶段就瞄准了小批量定制生产、科研试样、创客空间加工的核心场景，打破了传统单工艺3D打印设备只能适配单一材料、单一成型逻辑的局限。从整机布局来看，设备采用上置成型仓、下置支撑机架的分体式结构，成型仓外部采用透明可视的防护围板，既能够在打印过程中实时观察成型状态，也能阻隔成型过程中可能产生的细微粉尘与高温溅射，适配实验室、教学场景、小型加工工坊的安全防护要求。支撑机架采用轻量化的支腿式结构，四条支腿通过节点连接件与成型仓底部框架固定，支腿底部预留了调平结构安装位，能够适配不同平整度的工作台面，避免因地面倾斜导致的成型精度偏差，整机放置边界不需要额外预留过多的周边操作空间，仅需在正面预留耗材更换、成品取放的操作距离即可，适合空间有限的小型加工场景使用。

　　在功能模块的布局设计上，设备将三种不同工艺的成型组件集成在同一成型仓的运动横梁上，通过运动系统的路径切换实现不同工艺的按需调用，不需要用户在多台设备之间转移半成品，也避免了二次装夹带来的定位误差。其中FDM工艺模块适配常规热塑性塑料耗材，负责大尺寸实体结构的快速填充打印，成型效率高、耗材成本低，适合制作产品的主体支撑结构；SLS工艺模块针对特种树脂材料的高精度成型需求，能够实现复杂曲面、薄壁结构的精细打印，表面成型质量更高，适合制作外观件、精密配合结构；FGM功能梯度材料模块则针对金属粉末类材料的成型需求，能够实现不同材料组分的梯度过渡打印，解决了传统金属打印中材料界面结合力不足的问题，适合制作需要兼顾力学性能与特殊功能的试样零件。

　　从运动系统的设计思路来看，设备的X/Y轴运动组件采用同步带传动搭配直线导轨的组合，兼顾了运动速度与定位精度，能够满足不同工艺下的打印头移动速度要求，Z轴采用丝杆传动结构，保证层厚控制的精度，避免层纹偏差影响成型质量。成型仓内部预留了统一的温控系统安装空间，针对不同工艺的成型温度要求，能够实现仓内温度的分区调控，在FDM打印时维持仓内稳定的温度环境减少零件翘曲，在SLS与FGM打印时则提升仓内温度满足粉末烧结的工艺要求，不需要针对不同工艺额外配置独立的温控单元，压缩了整机的结构体积与制造成本。

　　设备的耗材供给系统采用模块化快拆设计，不同工艺对应的耗材存储单元都设置在成型仓的顶部区域，通过独立的送料通道连接到对应的打印头，更换耗材时不需要拆解整机防护结构，仅需在顶部操作即可完成耗材更换与管路清理，降低了日常维护的操作难度。底部支撑机架的中层设置了置物平台，能够放置常用的维护工具、备用耗材、打印后处理工具，充分利用了机架的闲置空间，不需要额外配置工具收纳柜，进一步提升了小型工作场景下的空间利用率。

　　在结构强度设计上，成型仓的框架采用标准铝型材拼接搭建，既能够保证整体结构的刚性，避免运动过程中产生的共振影响打印精度，也方便后续的功能扩展与结构改装，用户可以根据自身的加工需求在型材框架上加装额外的功能组件，比如后处理固化单元、实时监测摄像头、自动取件机构等。支腿结构采用薄壁金属管材制作，在保证支撑强度的前提下尽可能降低整机自重，方便设备的移位与搬运，支腿与成型仓框架的连接节点采用可拆卸的螺栓固定结构，运输过程中可以将支腿拆解，缩小包装体积，降低运输成本。

　　针对不同场景的使用需求，这款设备的控制系统预留了多工艺参数的自定义接口，结构设计人员可以根据自身使用的材料特性，调整不同工艺下的打印温度、运动速度、层厚参数、扫描路径，不需要受限于设备预设的固定工艺参数，能够适配更多新型材料的打印测试需求。成型仓的前门采用上翻式开启结构，开启后不会占用正面的操作空间，取放较大尺寸的成型件时不会受到门体结构的干涉，门体与仓体的接触位置设置了密封结构，能够减少仓内温度的流失，降低温控系统的能耗。

　　从实际使用的角度来看，这款设备解决了传统多工艺加工需要多台设备配合、流程繁琐、精度损失的问题，单台设备即可完成从塑料原型到功能梯度金属零件的全流程打印，适合产品研发阶段的快速试样、教学场景下的多工艺演示、小型工坊的定制化零件生产，在结构设计上充分平衡了功能集成度、设备体积、操作便捷性三者的关系，没有为了堆砌功能而牺牲设备的易用性与空间适配性，各个功能模块的布局都符合日常操作的行为逻辑，维护点都设置在容易触及的位置，降低了设备的使用门槛，即使是没有太多设备操作经验的设计人员，经过简单的培训即可完成日常的打印操作与基础维护。
