适配3D打印机的自润滑滚轮轴承结构

　　这款自润滑滚轮轴承的设计初衷，是解决桌面级FDM3D打印机运动轴系长期运行后的润滑维护痛点，在实际的设备迭代场景中，很多入门级3D打印机的光轴运动副采用普通塑料滑轮搭配润滑脂的方案，经过数百小时的打印运行后，润滑脂会吸附打印过程中飘散的PLA、PETG耗材碎屑，形成油泥状的磨粒混合物，反而会加剧滑轮与光轴的磨损，导致运动卡顿、打印层纹错位、Z轴层偏移等常见故障，这款结构就是针对这类实际工况做的定向优化。从功能特性上看，它摒弃了传统轴承需要定期补充润滑脂的设计逻辑，滚轮外圈采用自带固体润滑组分的改性工程塑料材质，在与金属光轴做滚动接触的过程中，摩擦界面会自动转移形成一层均匀的固体润滑膜，不需要额外添加液态或膏状润滑介质，

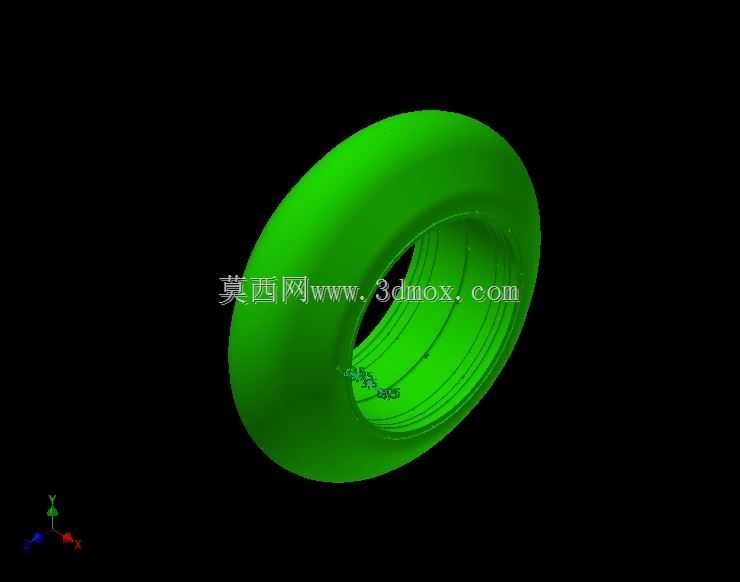

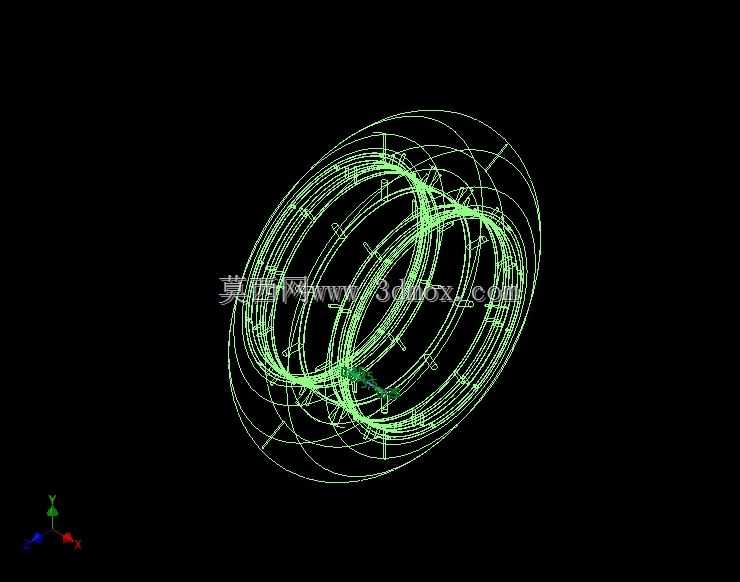

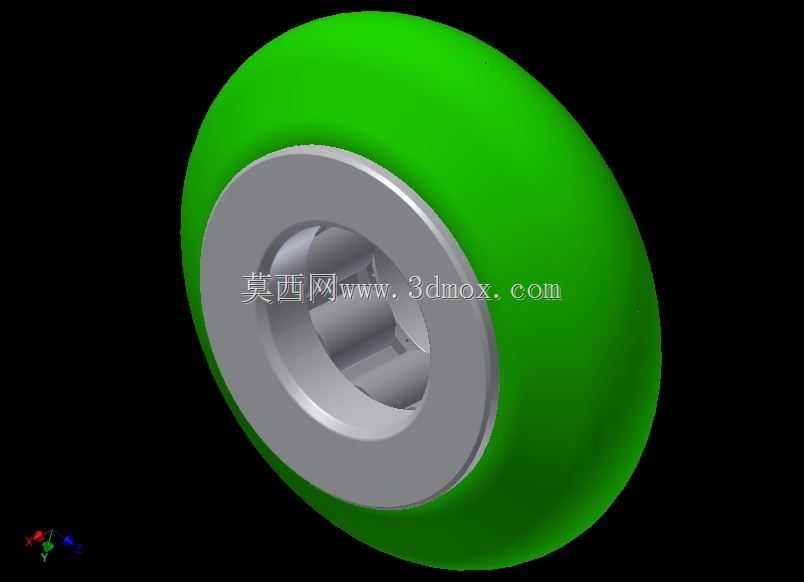

　　从根源上避免了润滑脂吸附碎屑的问题，同时也降低了设备的日常维护频次，哪怕是在封闭机箱内40-60℃的长期工作温度下，润滑组分也不会出现挥发、流失的问题，能长期保持稳定的低摩擦系数。从结构设计思路来看，这款轴承采用了分体式的装配逻辑，中间的金属衬套作为核心承载结构，直接与安装销轴配合，衬套与外圈之间设计了多道环形的储油槽，预填充的固体润滑聚合物会在滚轮转动过程中持续向摩擦面补给，外圈的型面采用了与圆柱光轴适配的圆弧凹槽设计，接触包角控制在120度左右，既能保证运动过程中不会出现脱轨、偏摆的问题，又不会因为接触面积过大导致运行阻力升高，两侧的绿色密封端盖采用卡扣式结构卡入外圈的卡槽内，既可以阻挡外部的耗材碎屑、粉尘进入轴承内部的摩擦副，

　　又不会额外增加转动阻尼，端盖本身也采用了耐磨的弹性工程塑料，多次拆装维护也不会出现卡扣断裂的问题。在安装边界与尺寸适配方面，这款轴承的安装销轴直径适配桌面级3D打印机常用的8mm直径光轴，整体外圈直径控制在22mm，安装后的总厚度为10mm，和市面上常规的3D打印机滑轮安装尺寸完全兼容，可以直接替换原有设备上的普通滑轮，不需要对打印机的安装支架、张紧结构做任何修改，安装时只需要将轴承穿入M4或者M5的安装螺钉，配合垫片调整好轴向间隙，锁紧螺母后保证滚轮可以自由转动无卡滞即可，轴向的窜动间隙控制在0.1-0.2mm之间，既不会因为间隙过大导致运动过程中出现晃动，也不会因为间隙过小导致转动阻力增大。在实际的应用场景中，

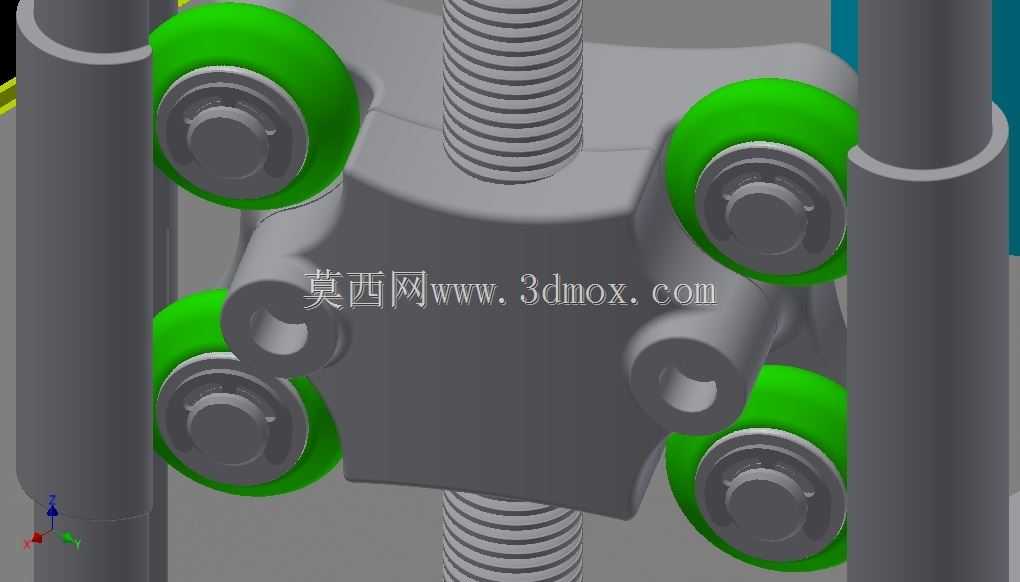

　　这类自润滑轴承除了适配3D打印机的X、Y、Z三轴运动轮组之外，也可以用在其他轻载、低速、不便于定期维护的直线运动机构上，比如小型自动化设备的滑动门导向轮、桌面级数控雕刻机的光轴运动轮、小型输送线的导向滚轮等场景，它的额定静载荷可以满足单轮承载5kg的使用需求，完全覆盖这类轻载运动机构的载荷要求，相比传统的金属滚珠轴承，它的运行噪音更低，在3D打印机这类对运行震动有要求的设备上，塑料外圈本身可以吸收一部分运动过程中的震动，减少打印过程中的共振纹，提升打印成品的表面质量。在细节设计上，轴承的金属衬套内孔做了抛光处理，表面粗糙度达到Ra1.6，和安装螺钉配合的时候不会出现卡滞，衬套的两端做了倒角处理，安装的时候可以顺利穿入支架的安装孔，不会刮伤安装面的涂层，外圈的圆弧槽表面做了微纹理处理，可以让固体润滑膜更均匀地附着在接触面上，避免出现局部干摩擦的问题，端盖的边缘做了圆弧过渡，不会在安装和使用过程中划伤操作人员的手部，也不会刮蹭到设备内的线材。从运动精度来看，这款轴承的径向跳动控制在0.05mm以内，完全满足桌面级3D打印机的运动精度要求，不会因为滚轮的圆度误差导致打印过程中出现层厚不均的问题，长期运行后的磨损量也控制在很低的水平，经过1000小时的连续运转测试，外圈的磨损量不超过0.1mm，不会因为磨损导致运动间隙变大，影响设备的打印精度。
