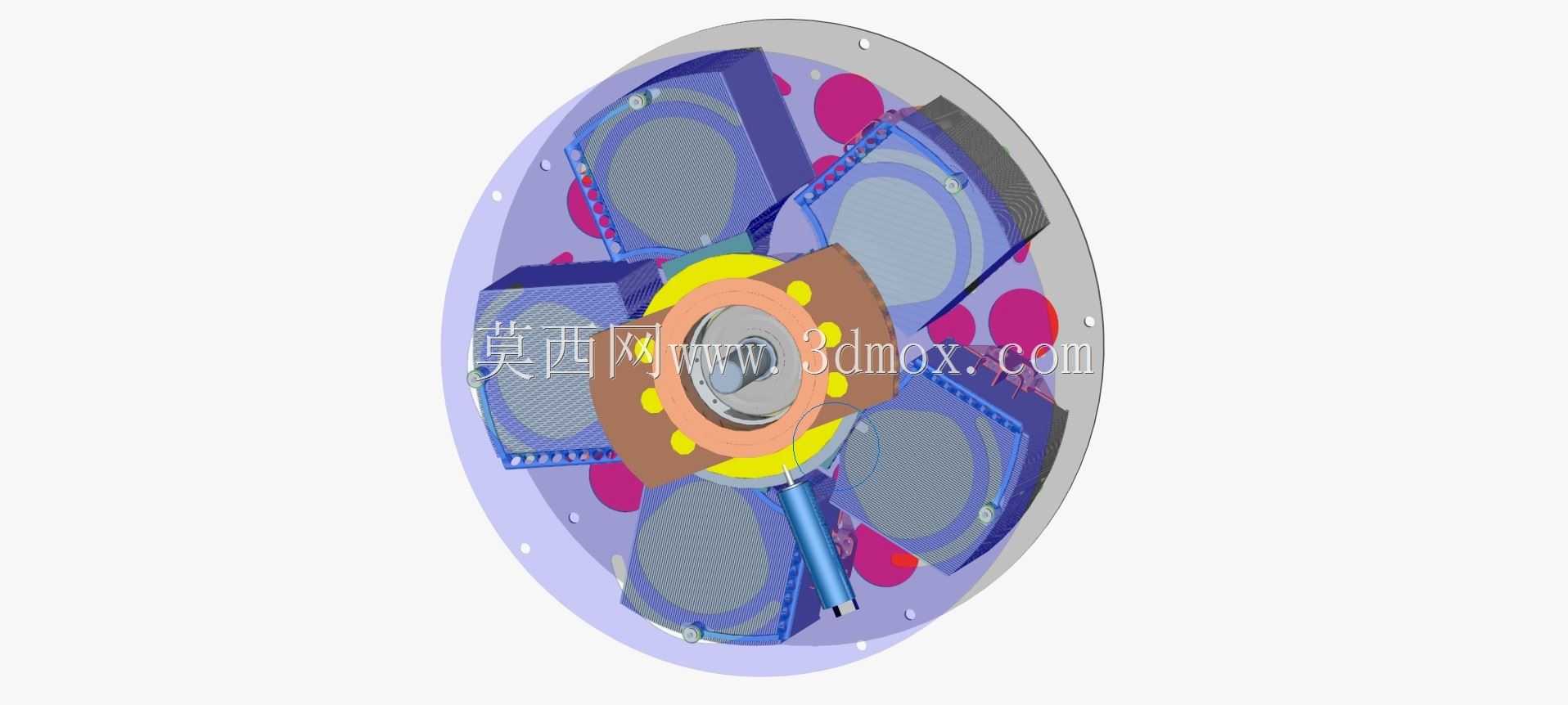

新概念无刷电机结构设计方案

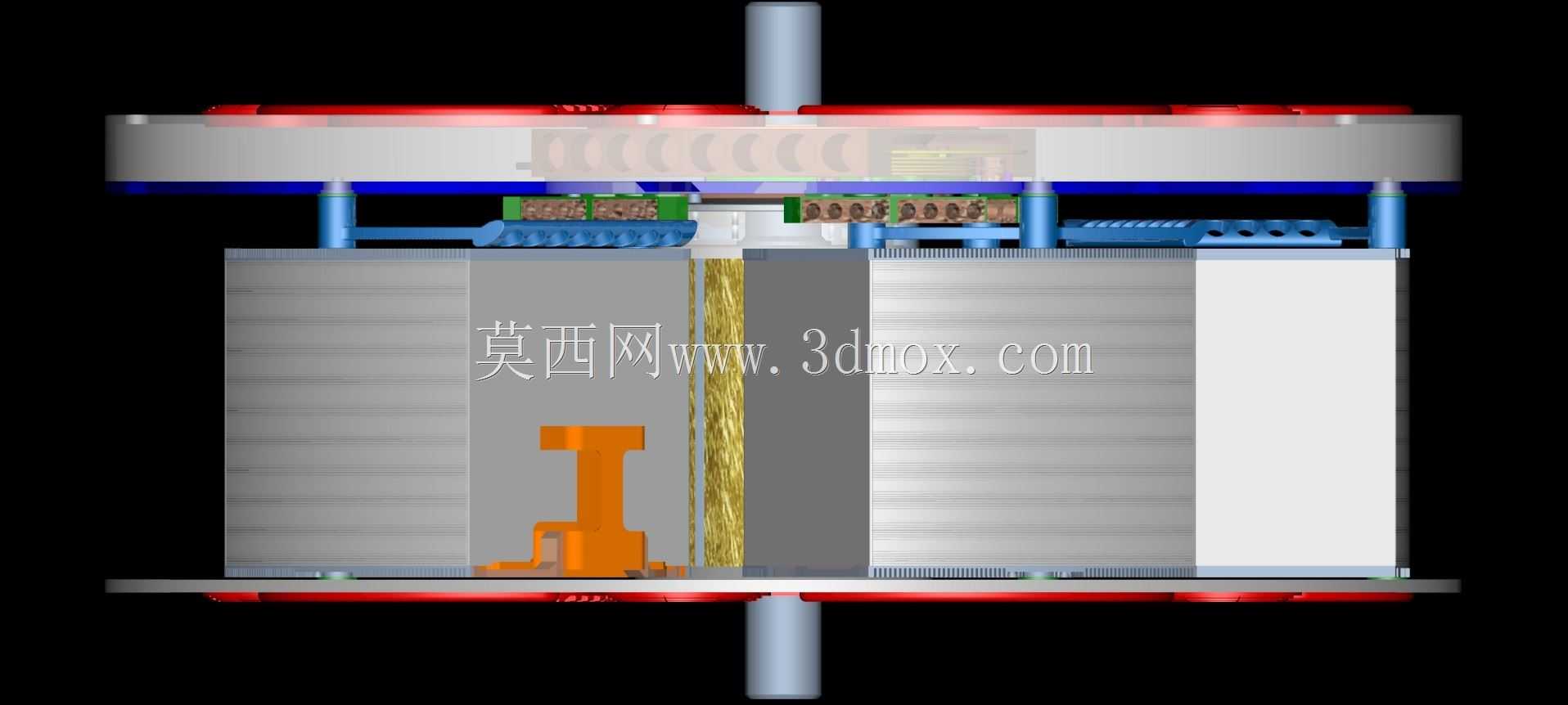

　　这款无刷电机的结构设计跳出了传统绕组排布的固化思路，从实际应用场景的痛点出发做了底层逻辑调整，目前可覆盖摩托车、电动汽车的动力输出需求，也能适配各类工业传动、商业设备的动力单元场景。从安装边界来看，该电机工作直径为300mm，轴向宽度76mm，安装时可直接适配常规轮毂电机的安装支架位，不需要额外改动车体的悬挂连接结构，针对现有电动两轮、四轮车型的动力升级场景，能大幅减少配套结构件的重新设计工作量。

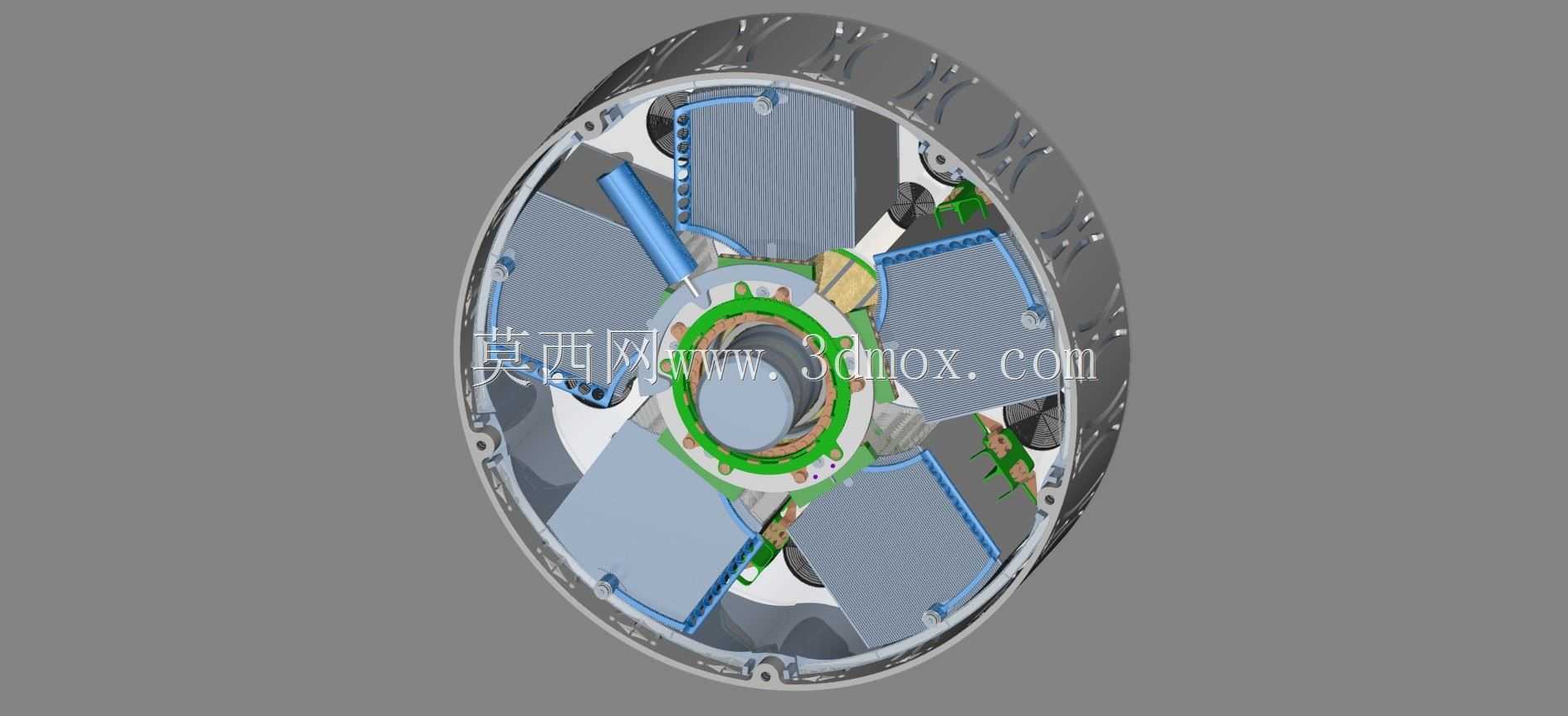

　　设计过程中没有沿用传统无刷电机固定绕组极数匹配磁钢数量的思路，而是采用了可灵活配置的N型绕组排布逻辑，通过调整绕组的通电时序逻辑，可实现多档扭矩与转速的输出特性切换，不需要额外搭配复杂的变速齿轮结构，就能覆盖高扭矩低速爬坡、中扭矩中速巡航、低扭矩高速行驶等不同工况的动力需求。绕组的驱动控制采用独立辅助电机配合霍尔传感器的方案，霍尔传感器实时检测转子的旋转位置，将位置信号传递给微控制单元，微控制单元直接控制对应绕组的通电通断与电流大小，相比传统无刷电机的驱动方案，省去了复杂的位置解码电路，控制逻辑更直接，信号传输延迟更低，同时能避免传统方案中线圈功率损失导致的驱动效率下降问题。

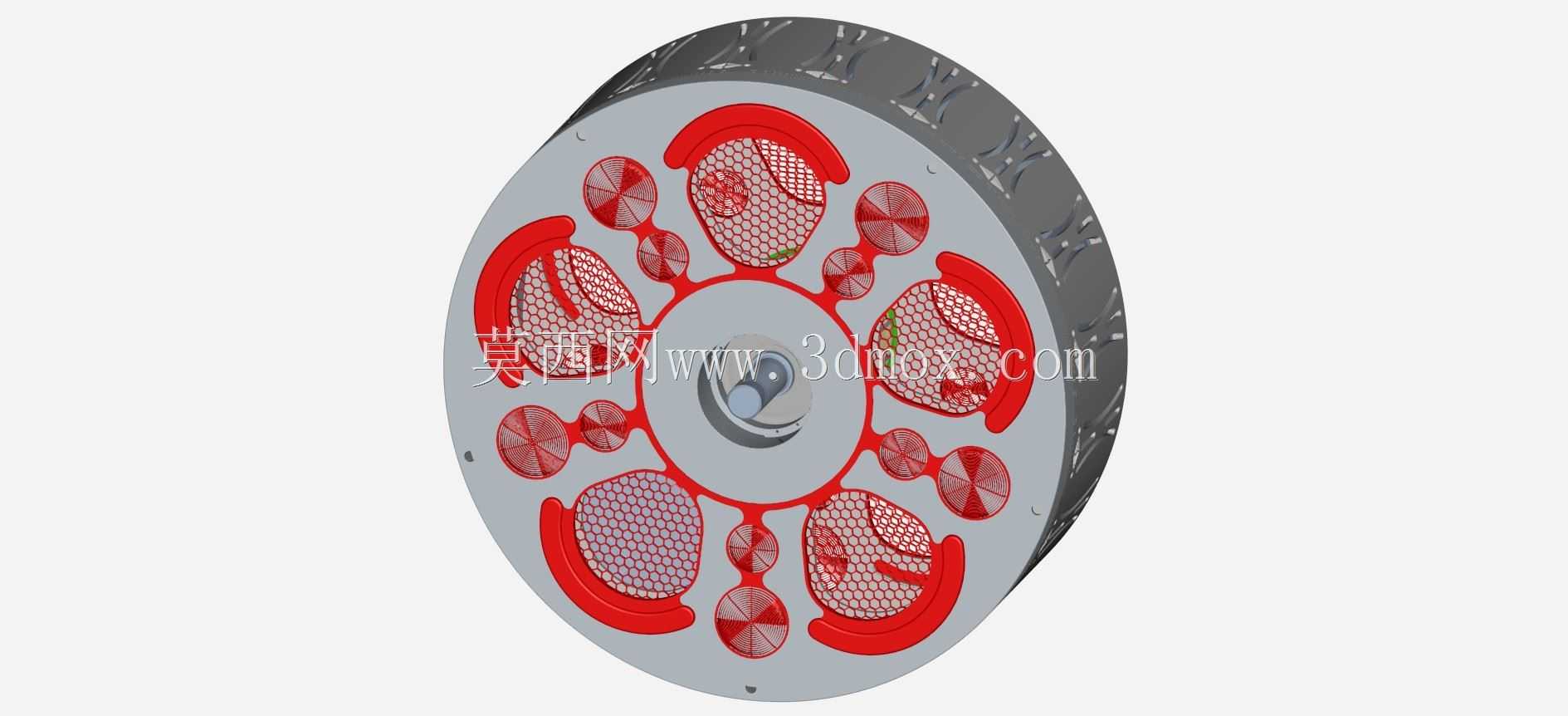

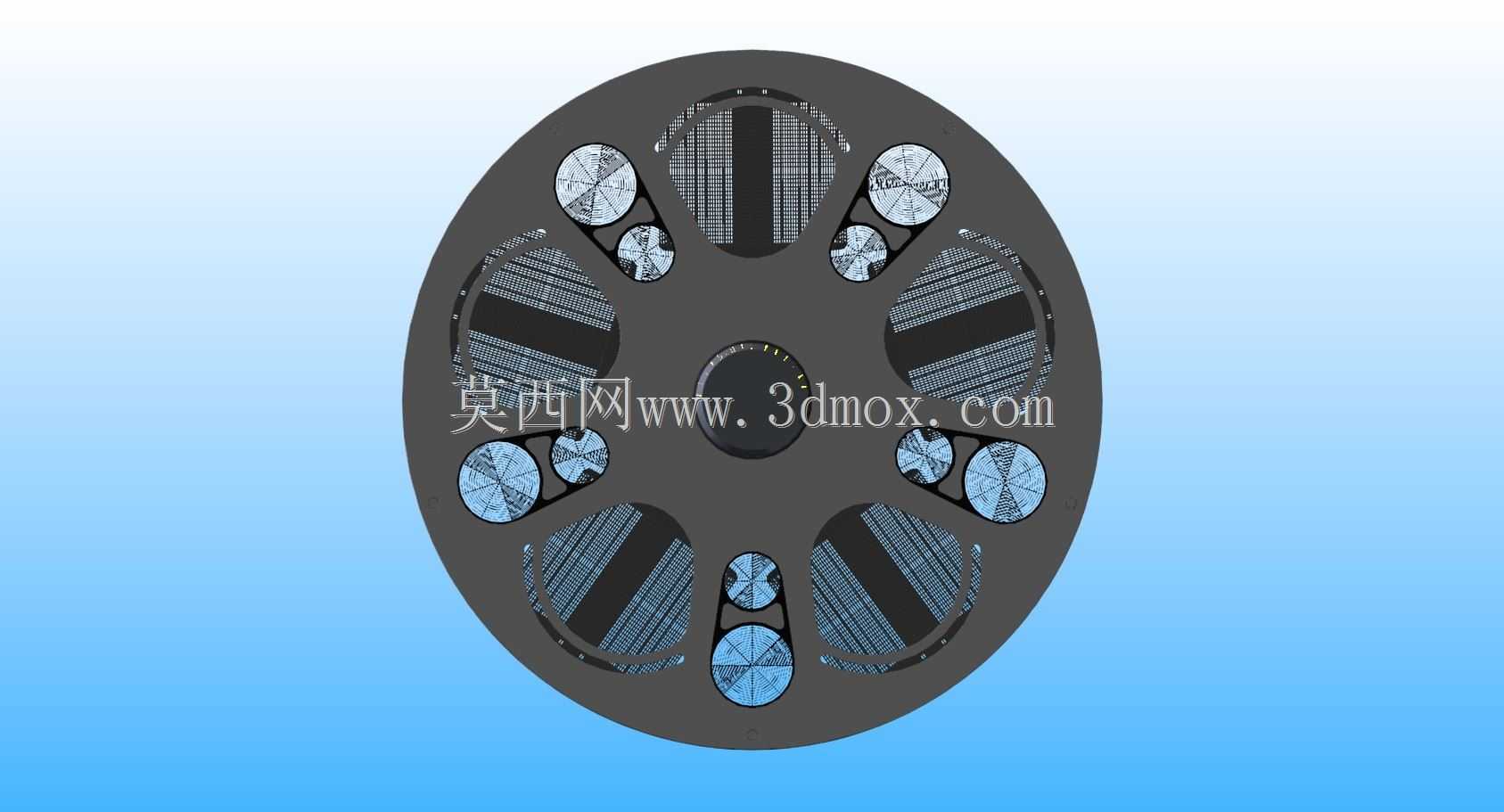

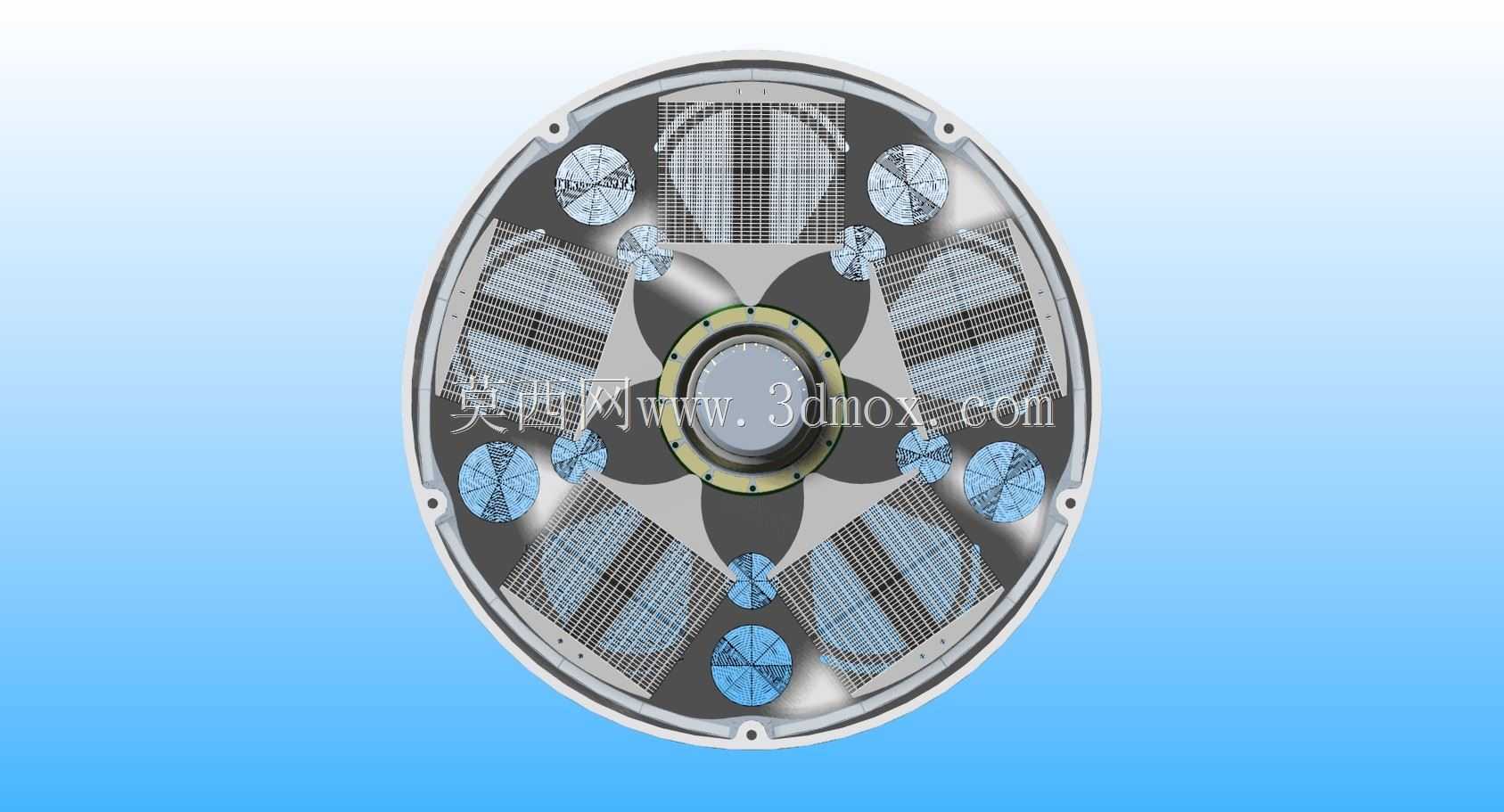

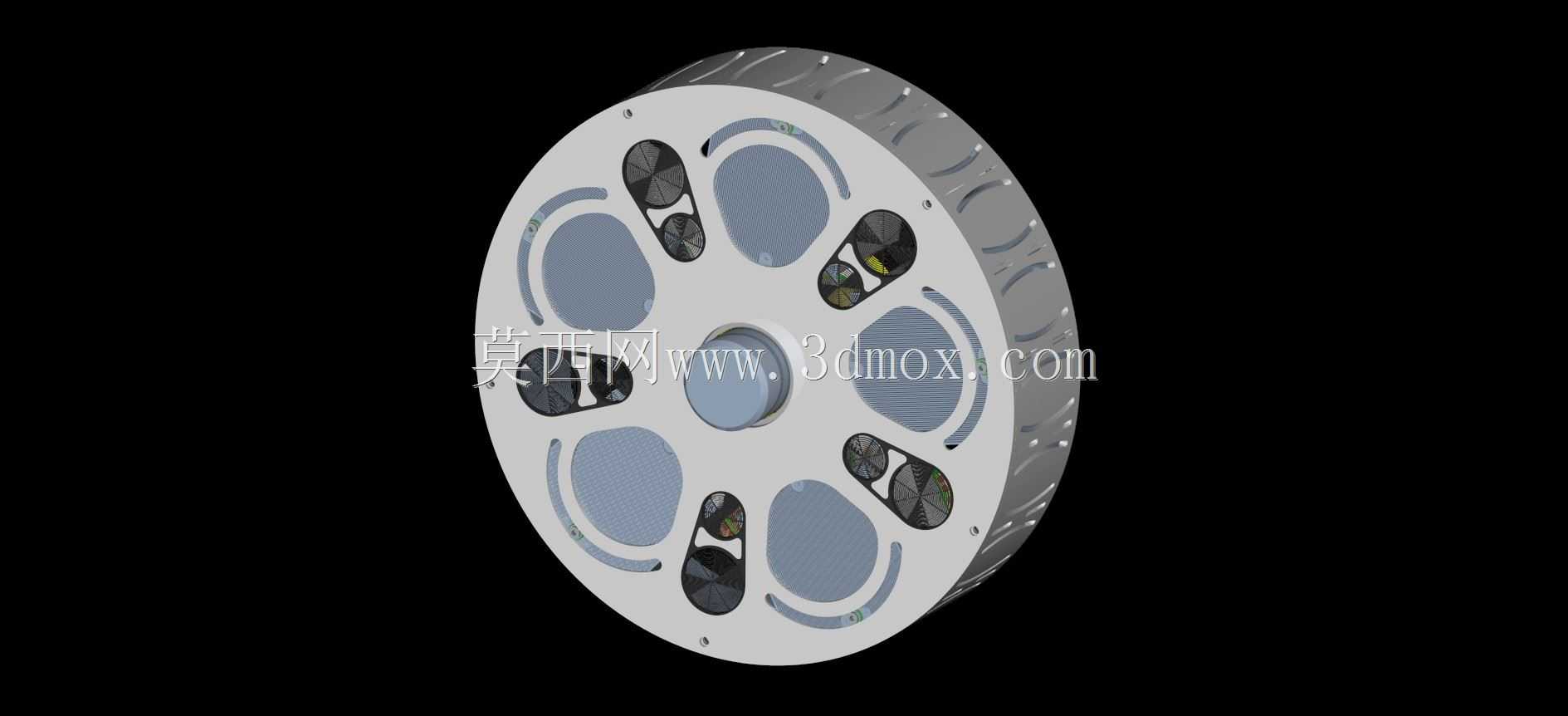

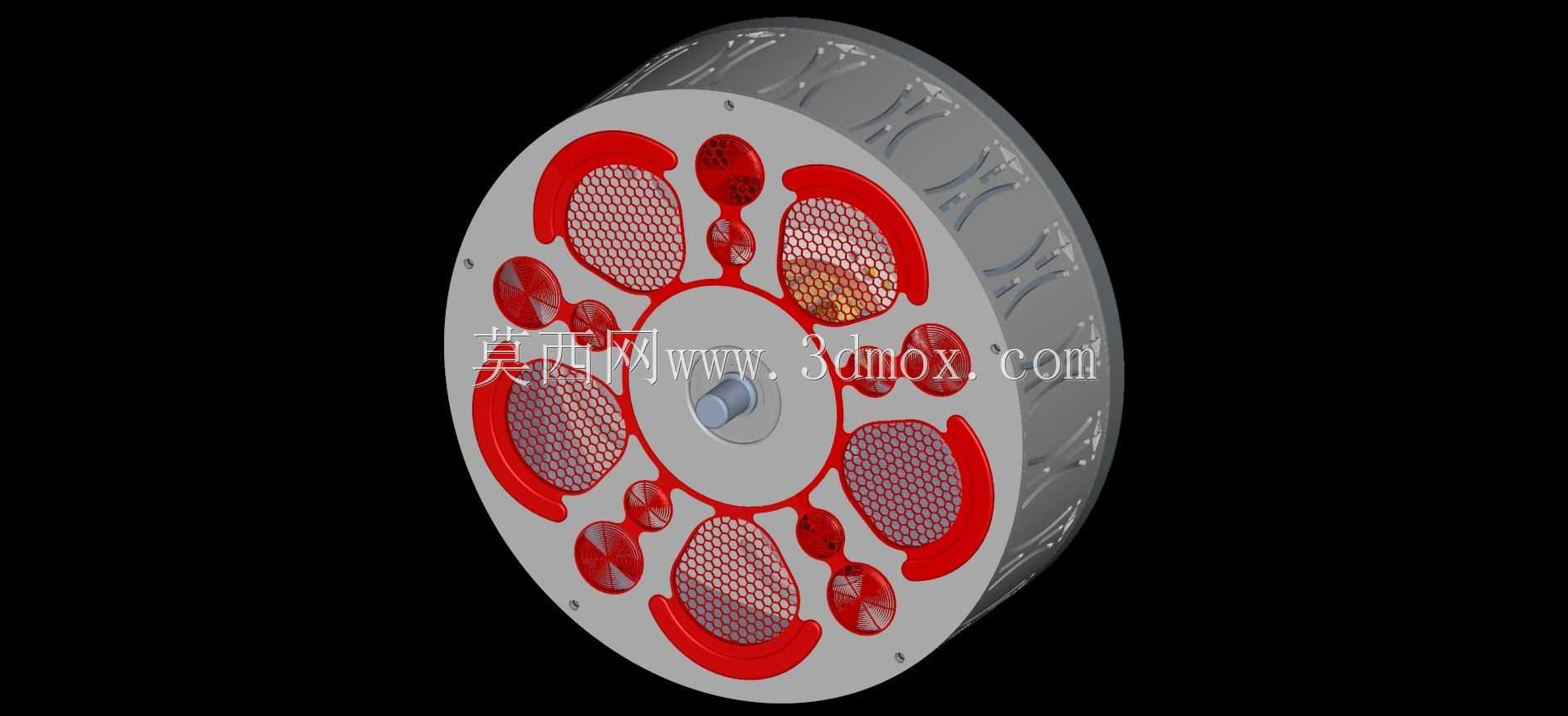

　　从功能特性来看，该电机的绕组通电采用六阶段循环逻辑，一个完整的旋转周期内完成六次绕组通电状态切换，每个绕组的通电窗口与转子磁钢的位置精准对应，能保证磁钢与绕组磁场始终处于最优的推力角度，大幅提升电能到机械能的转换效率。转子部分采用对称式辐条结构，在保证结构强度的前提下做了轻量化镂空处理，既降低了转子自身的转动惯量，提升动力响应速度，也能在电机高速旋转时形成内部风道，带动空气流经绕组表面带走工作热量，不需要额外加装散热风扇就能满足持续高功率工作的散热需求。

　　实际选型适配时，该电机可根据应用场景的功率需求调整绕组的线径与匝数，小功率版本可覆盖电动自行车、小型商用设备的动力需求，大功率版本可输出足够的扭矩驱动轻型电动汽车，适配12瓦到50瓦乃至更高功率区间的使用需求。安装时需要注意预留轴向的接线空间，绕组的动力线与控制线从电机端盖的侧方引出，可根据安装位置调整出线方向，避免与周边的悬挂、制动部件产生干涉。针对工业设备的传动场景，该电机的输出端可直接连接联轴器驱动负载，不需要额外加装减速机构就能满足中低转速大扭矩的输出需求，能减少传动链路的零件数量，降低整套动力单元的故障率与维护成本。

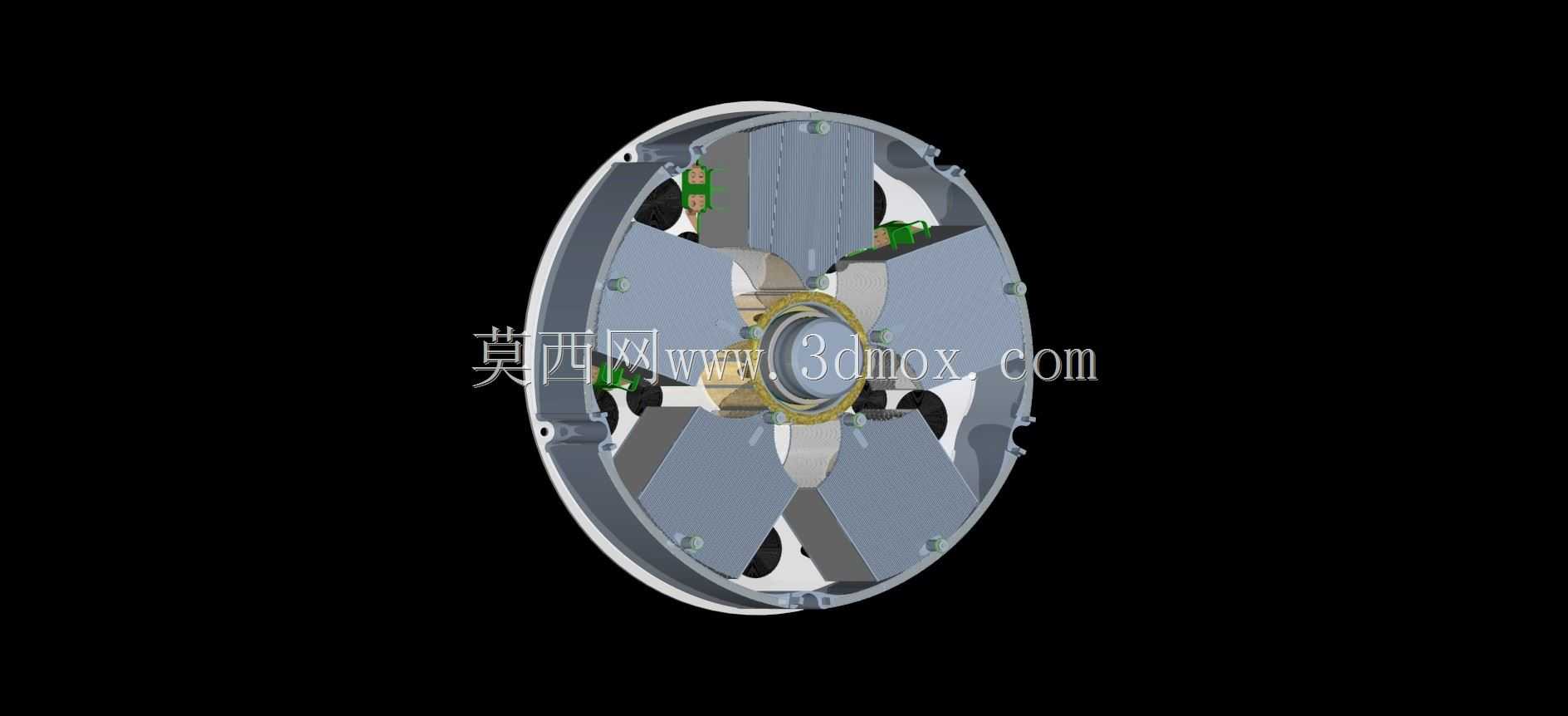

　　结构设计阶段针对转子的动平衡做了优化，所有镂空结构沿圆周方向均匀分布，磁钢的安装槽位采用对称式设计，装配时不需要做大量的动平衡配重就能达到G2.5级的动平衡精度，高速旋转时的振动与噪音控制表现优于同功率等级的传统无刷电机。端盖部分采用与定子同轴的定位止口设计，装配时能快速保证定子与转子的同轴度，减少装配过程中的调整工作量，也能避免长期运行过程中因为同轴度偏差导致的轴承偏磨问题，提升电机的整体使用寿命。
