汽车HVAC系统配套鼓风机电机结构

　　在乘用车、商用车的座舱环境控制系统开发流程里，鼓风机电机是决定空调系统送风效率、座舱温区调节响应速度的核心执行部件，不同于工业场景下的通用通风风机，车载鼓风机电机的设计边界完全围绕车载工况的约束展开，需要同时兼顾安装空间紧凑性、运行振动控制、不同温湿度环境下的可靠性，以及与蜗壳、风轮、安装底座的匹配精度。

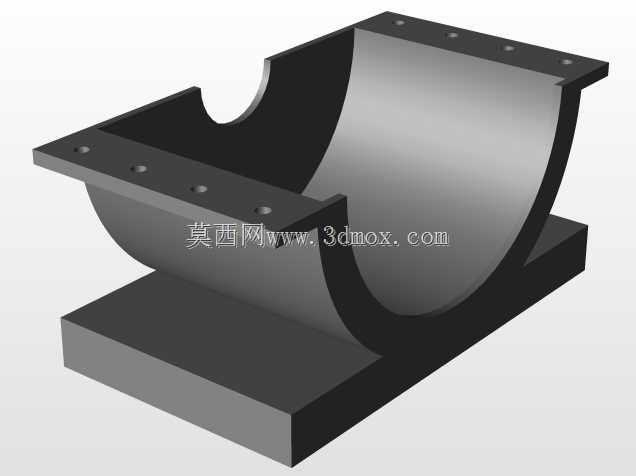

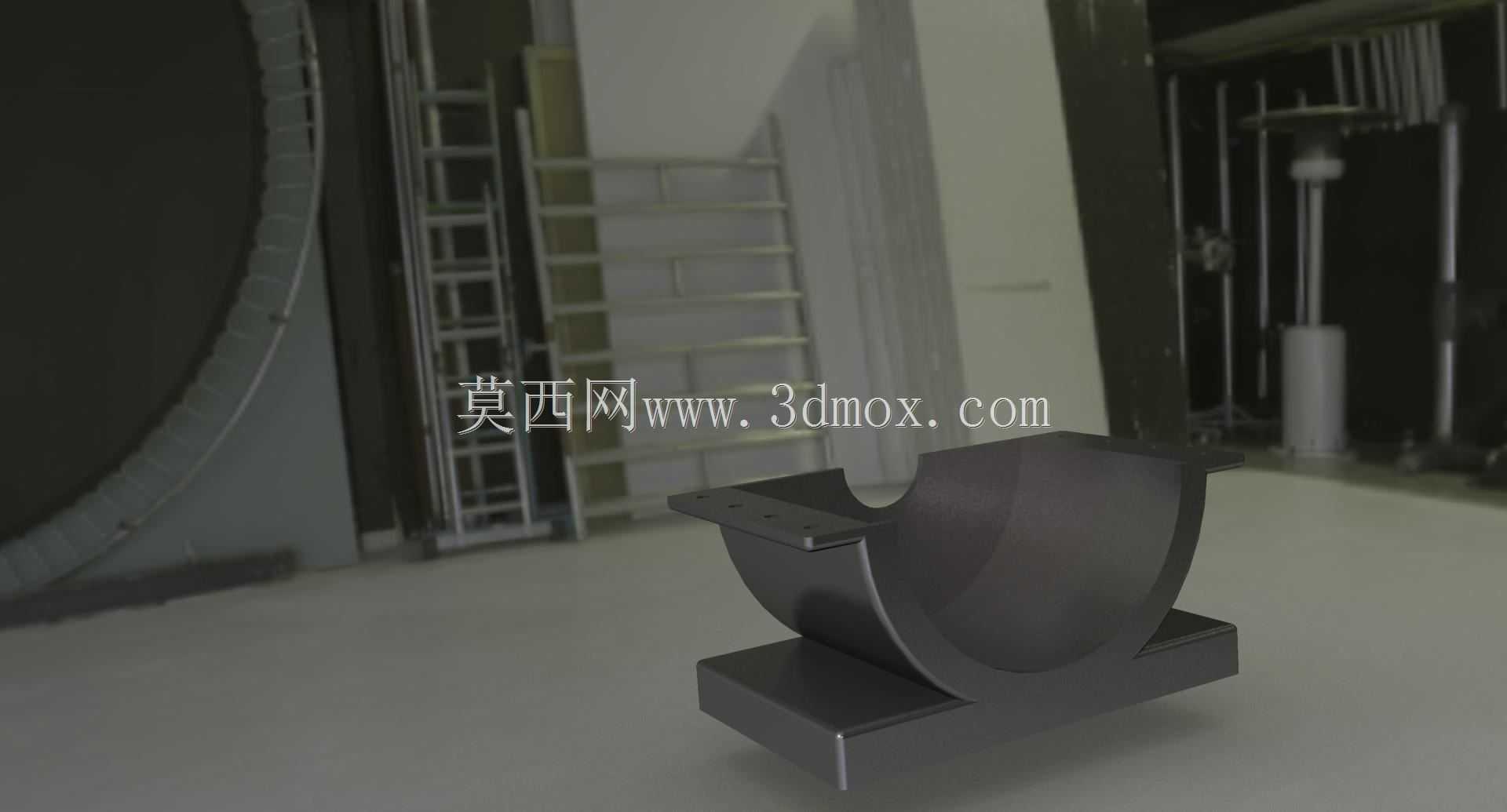

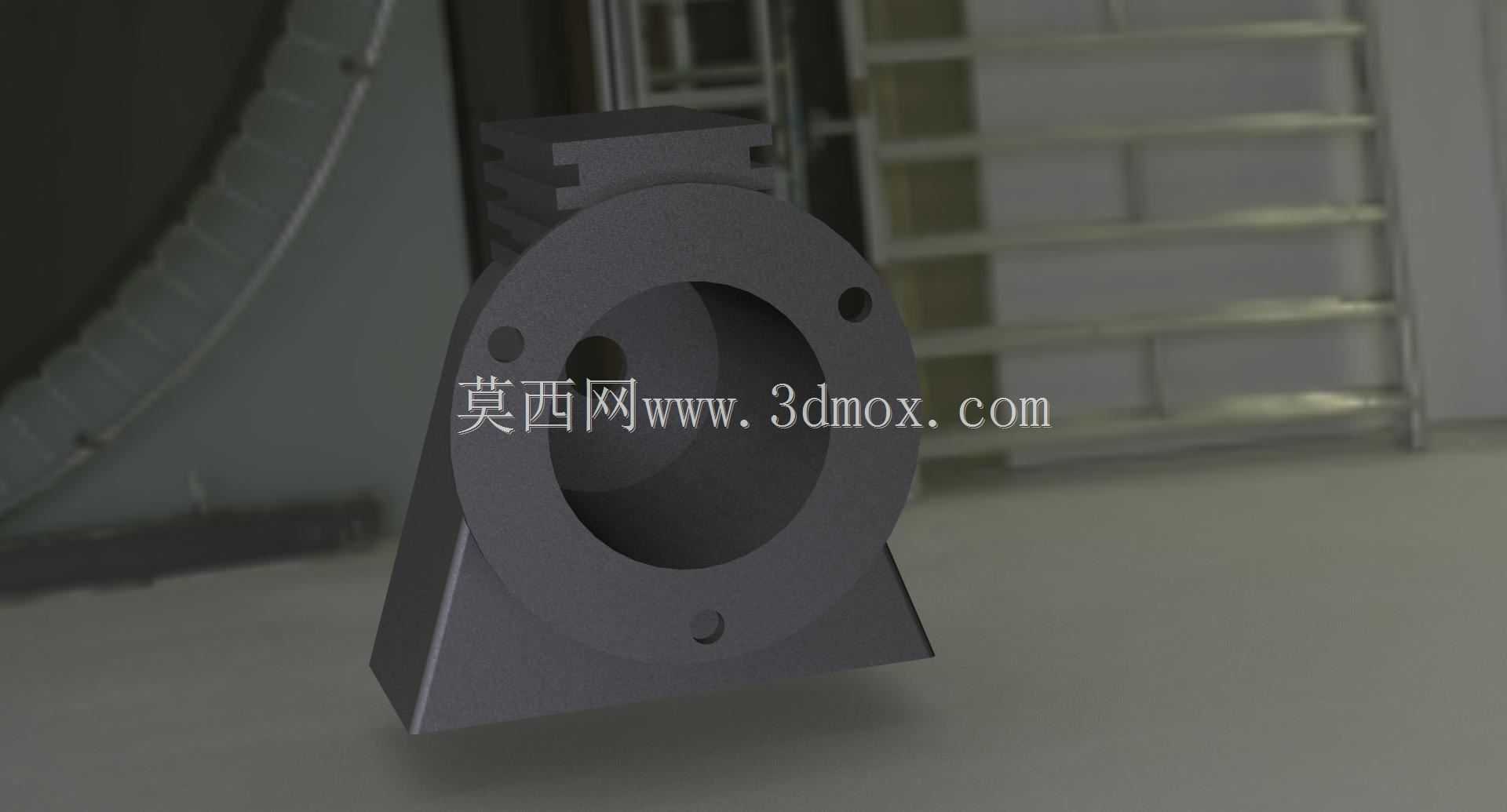

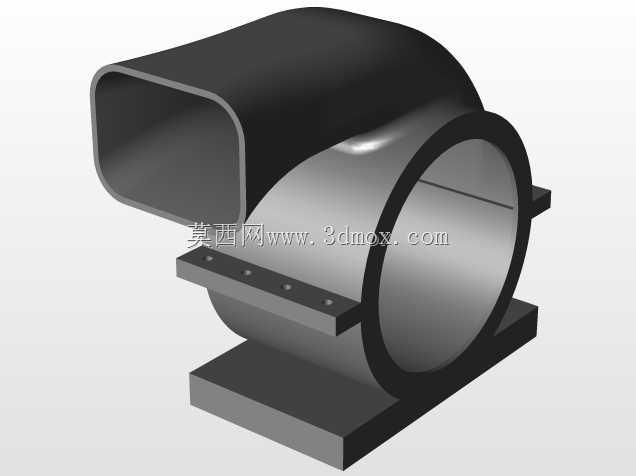

　　从实际装车场景来看，该部件布置在仪表台内部的HVAC总成靠近进风侧的位置，一端对接空调进风箱体的过滤段，另一端通过蜗壳结构将增压后的气流分配到吹面、吹脚、除霜等不同风道，日常使用中，无论是夏季座舱制冷时的冷风输送、冬季制热时的热风循环，还是雨雪天气前挡风除雾除霜的大流量送风，都依赖该部件提供稳定的风压输出。不同于外露安装的工业风机，车载安装位留给鼓风机电机的空间非常局促，周边还要避让仪表台内部的线束、转向管柱、空调蒸发箱、暖风水箱等周边部件，因此整个组件采用集成式铸铝底座搭配蜗壳一体化的结构设计，底座上预留的四个安装孔位完全对应主流HVAC箱体的安装螺柱位置，安装面的平面度公差控制在0.1mm以内，避免长期运行后因为安装面贴合不严产生振动异响。

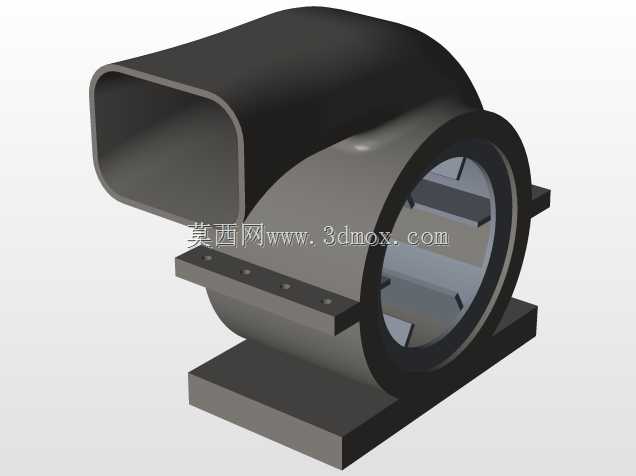

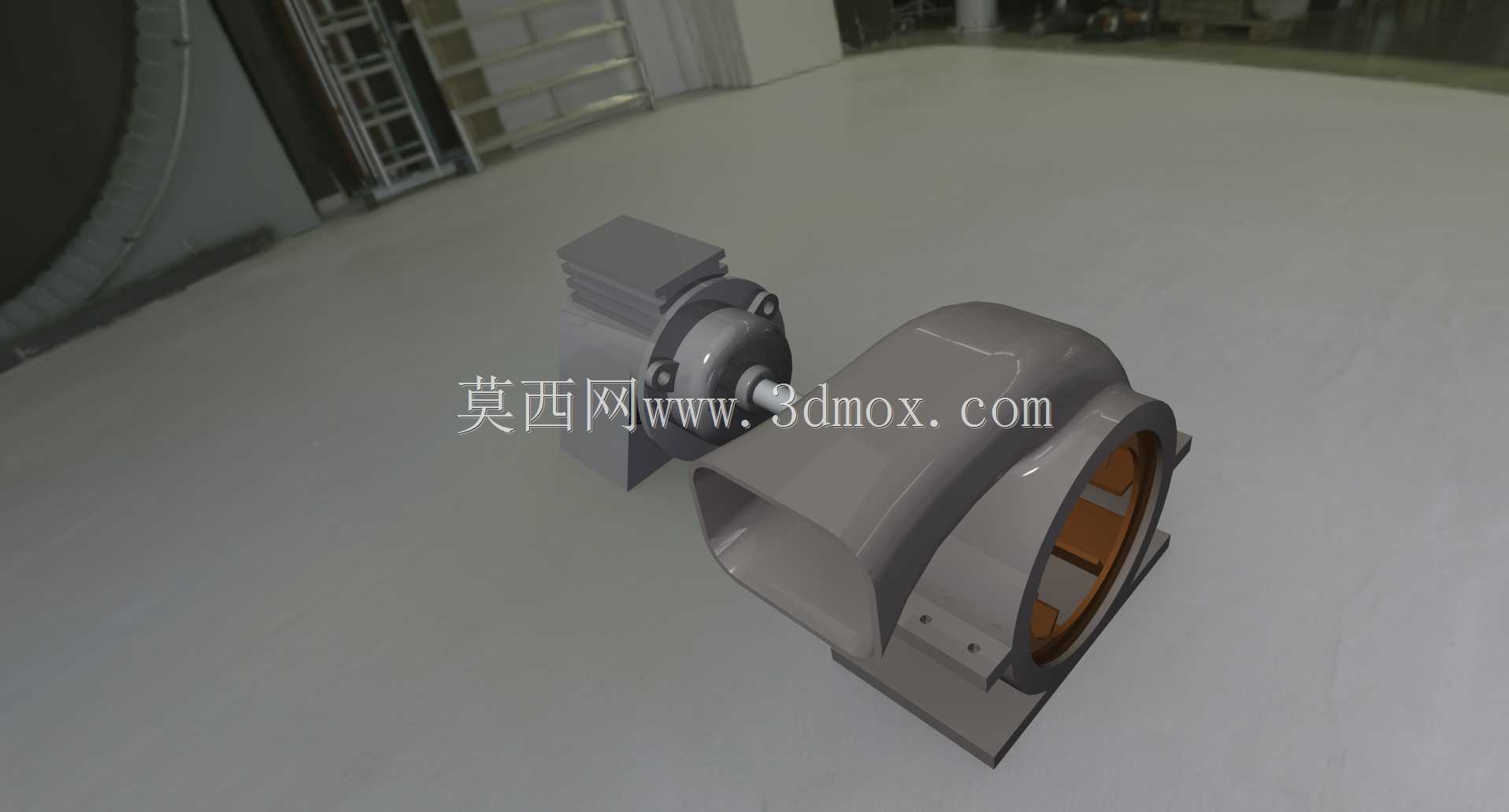

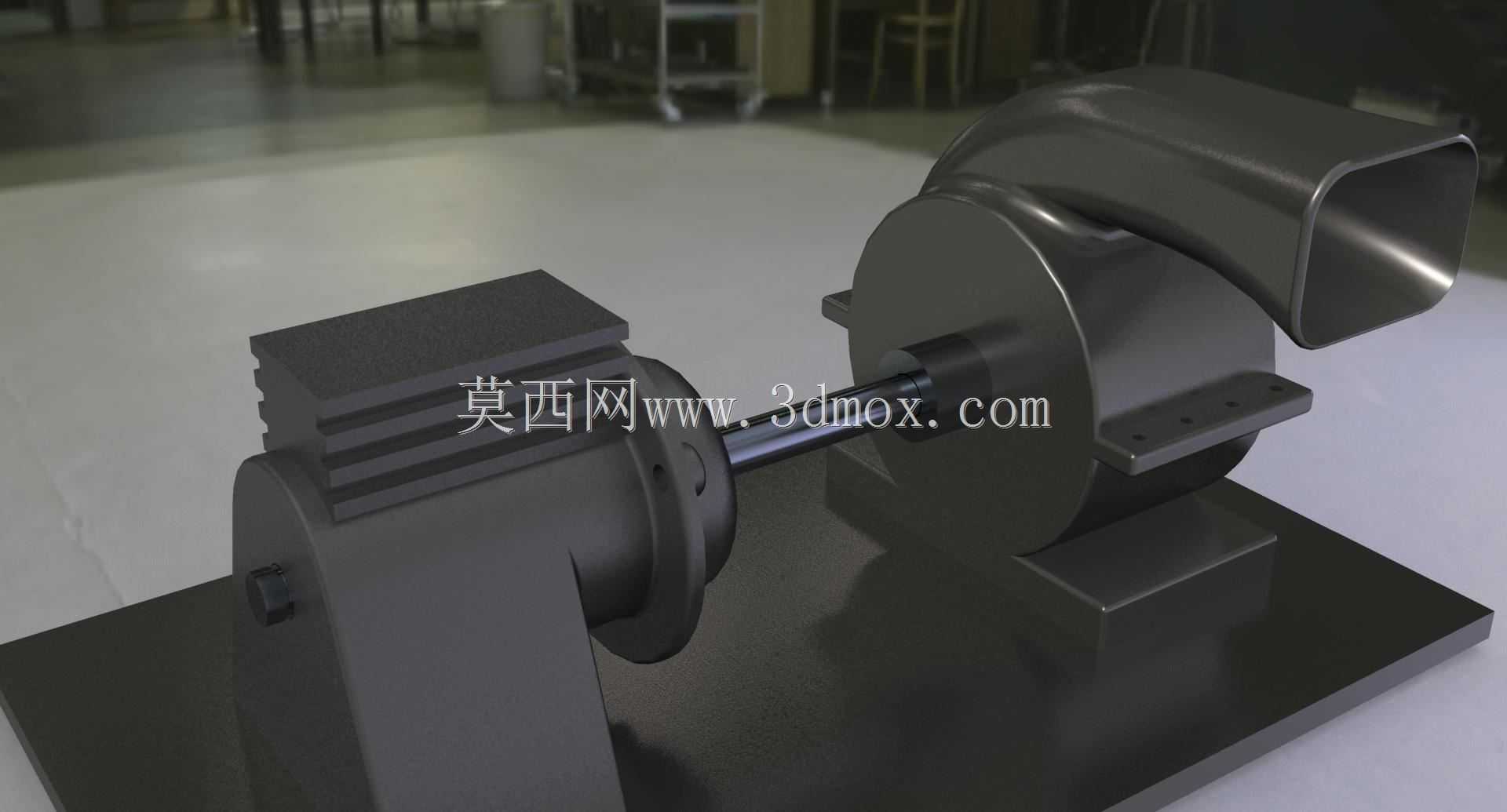

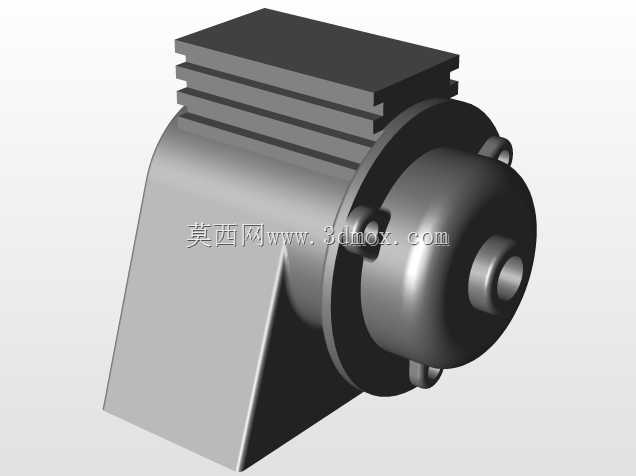

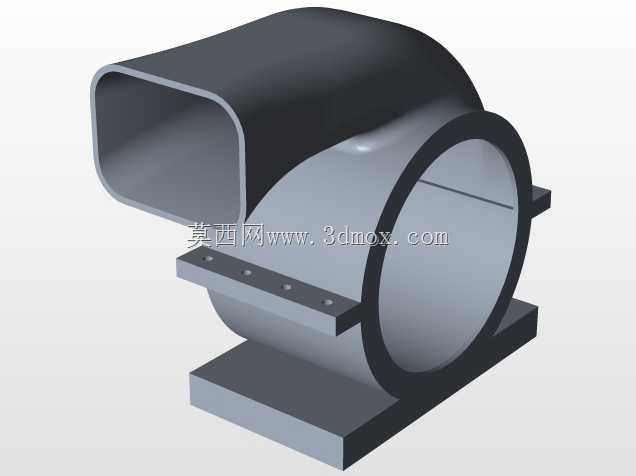

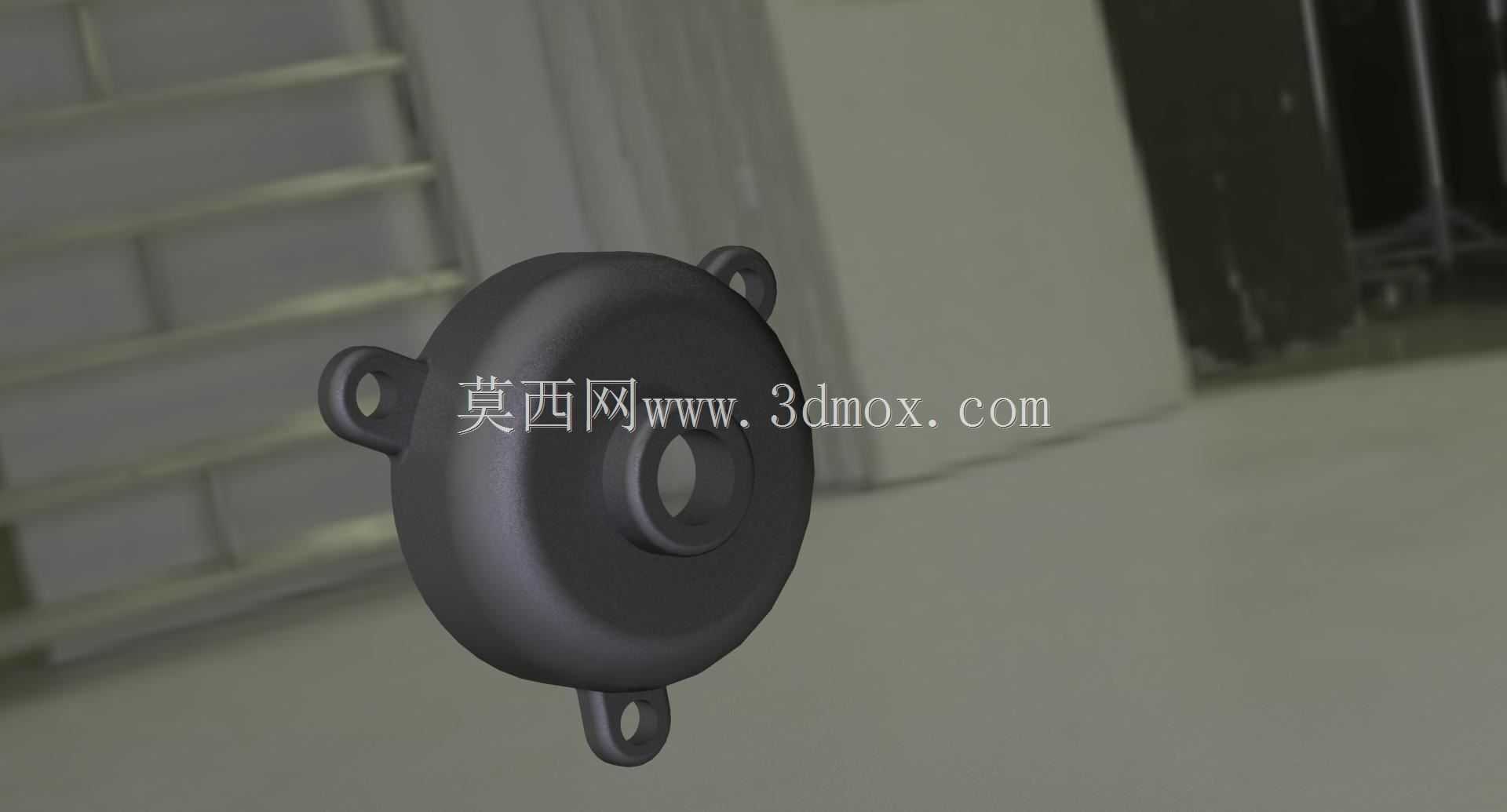

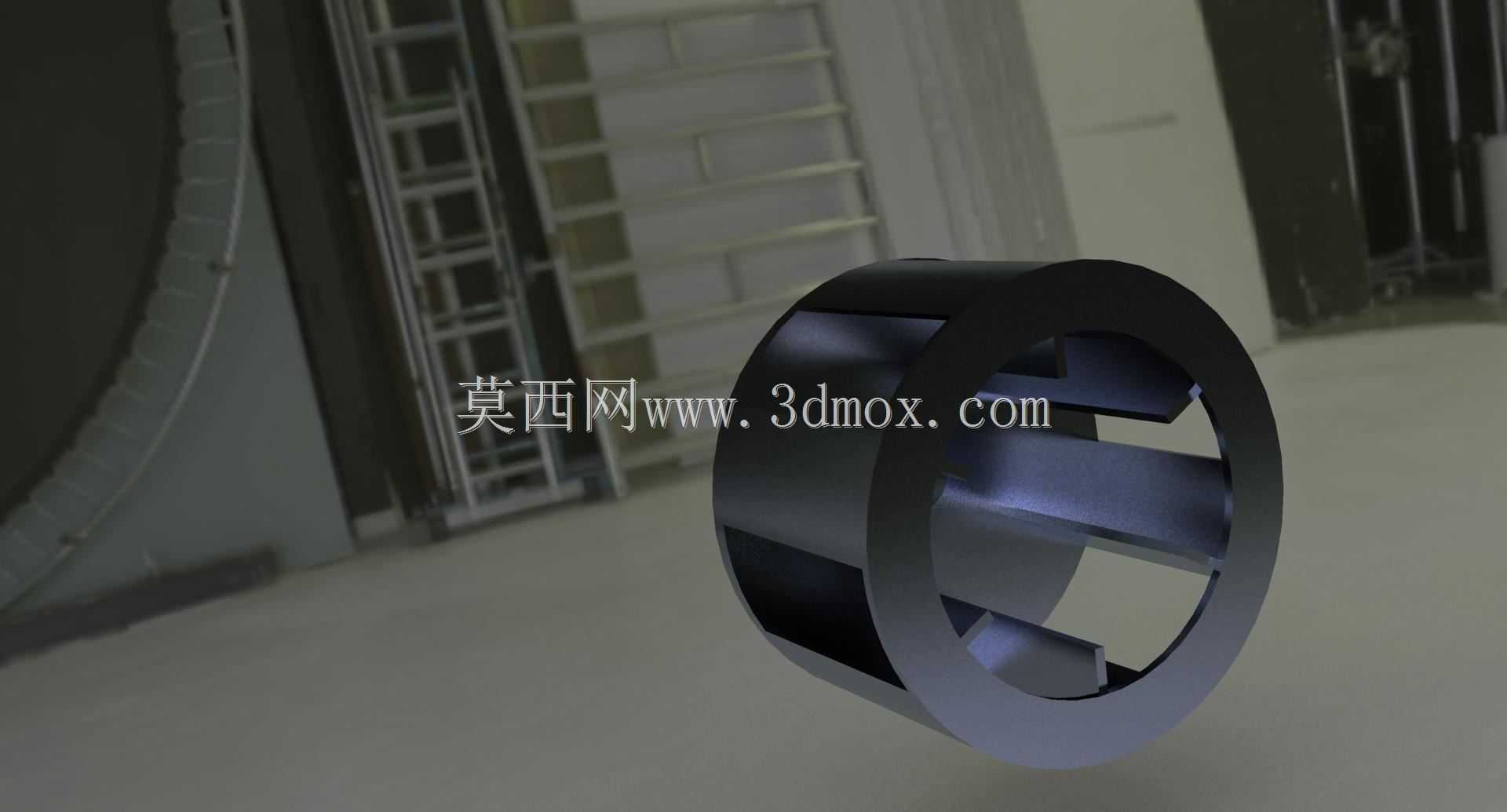

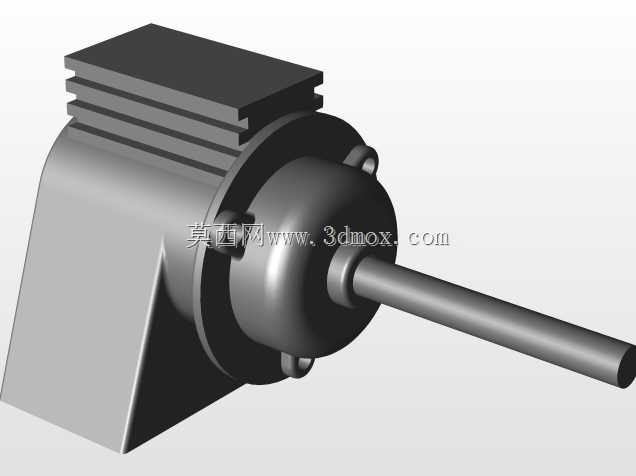

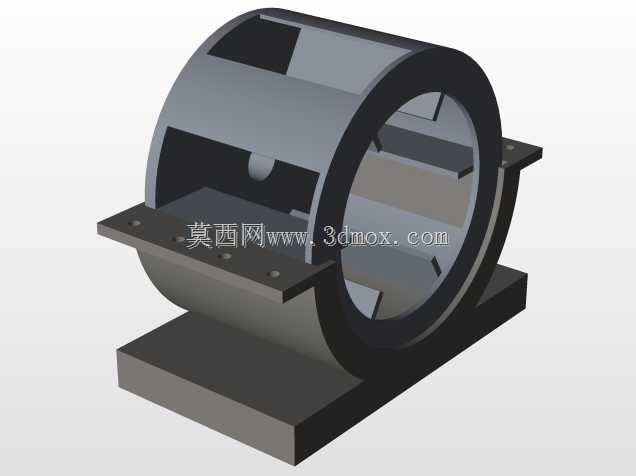

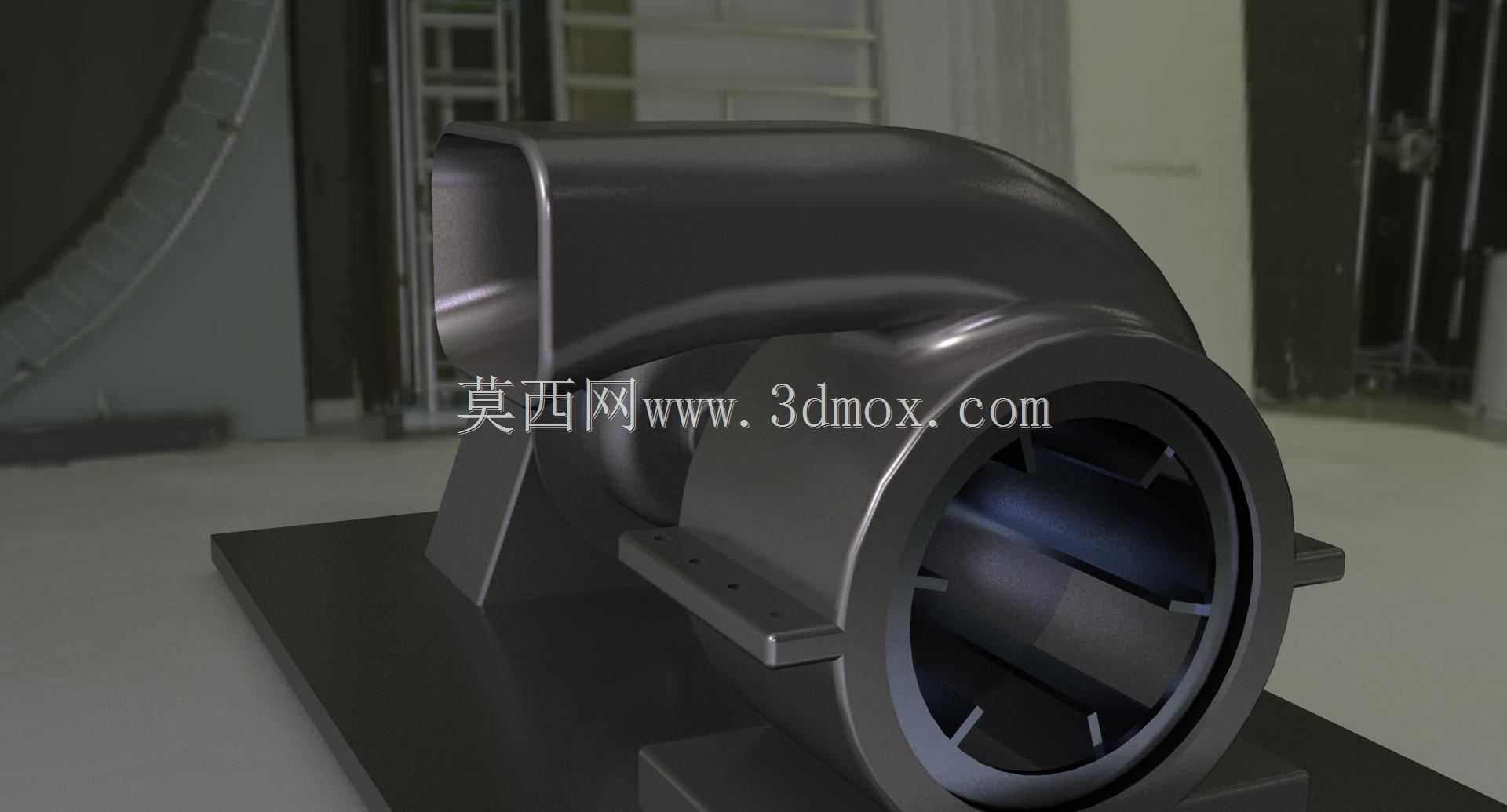

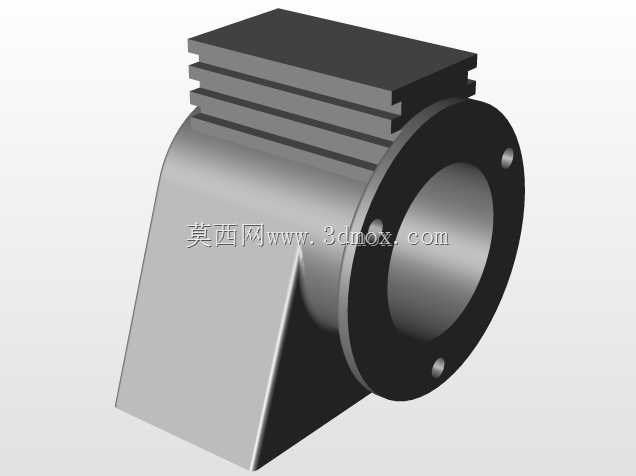

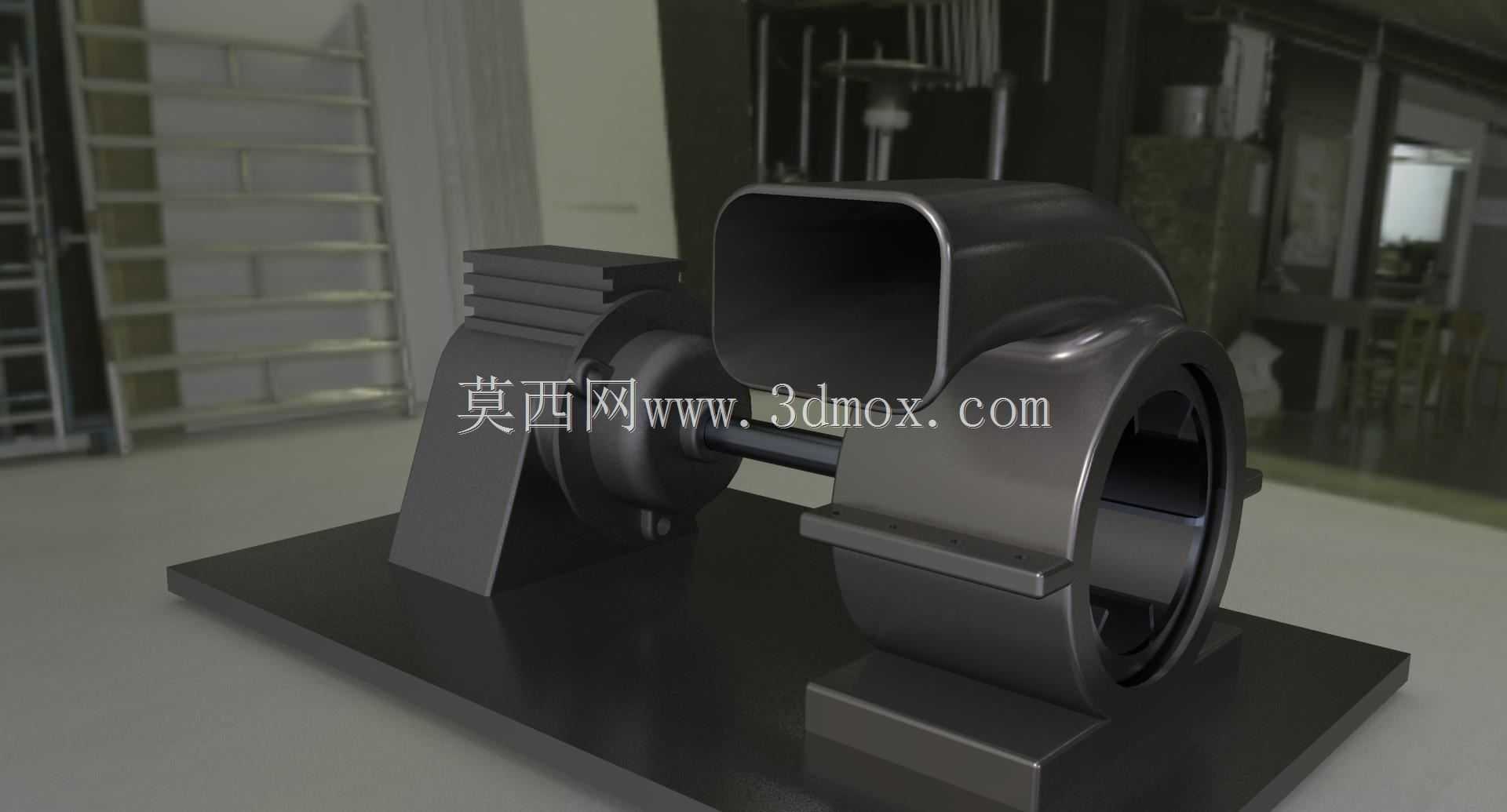

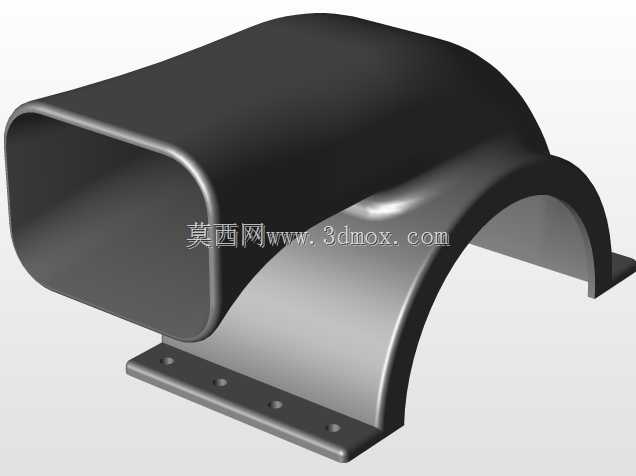

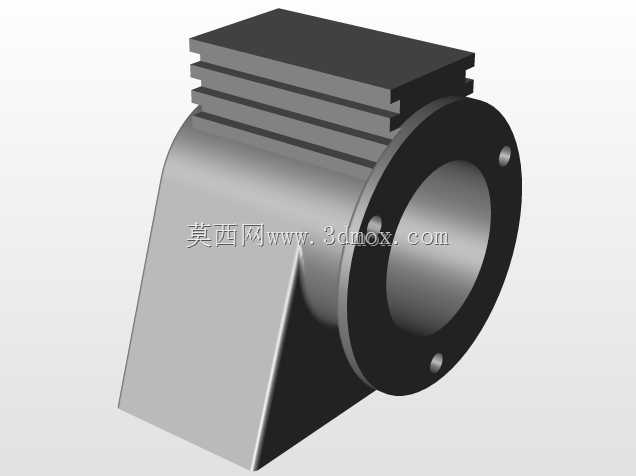

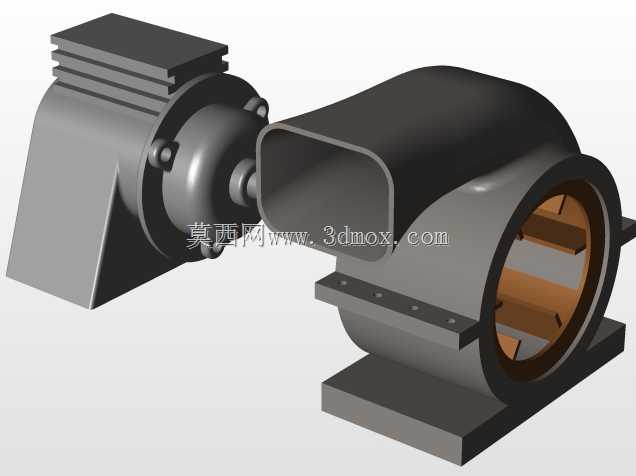

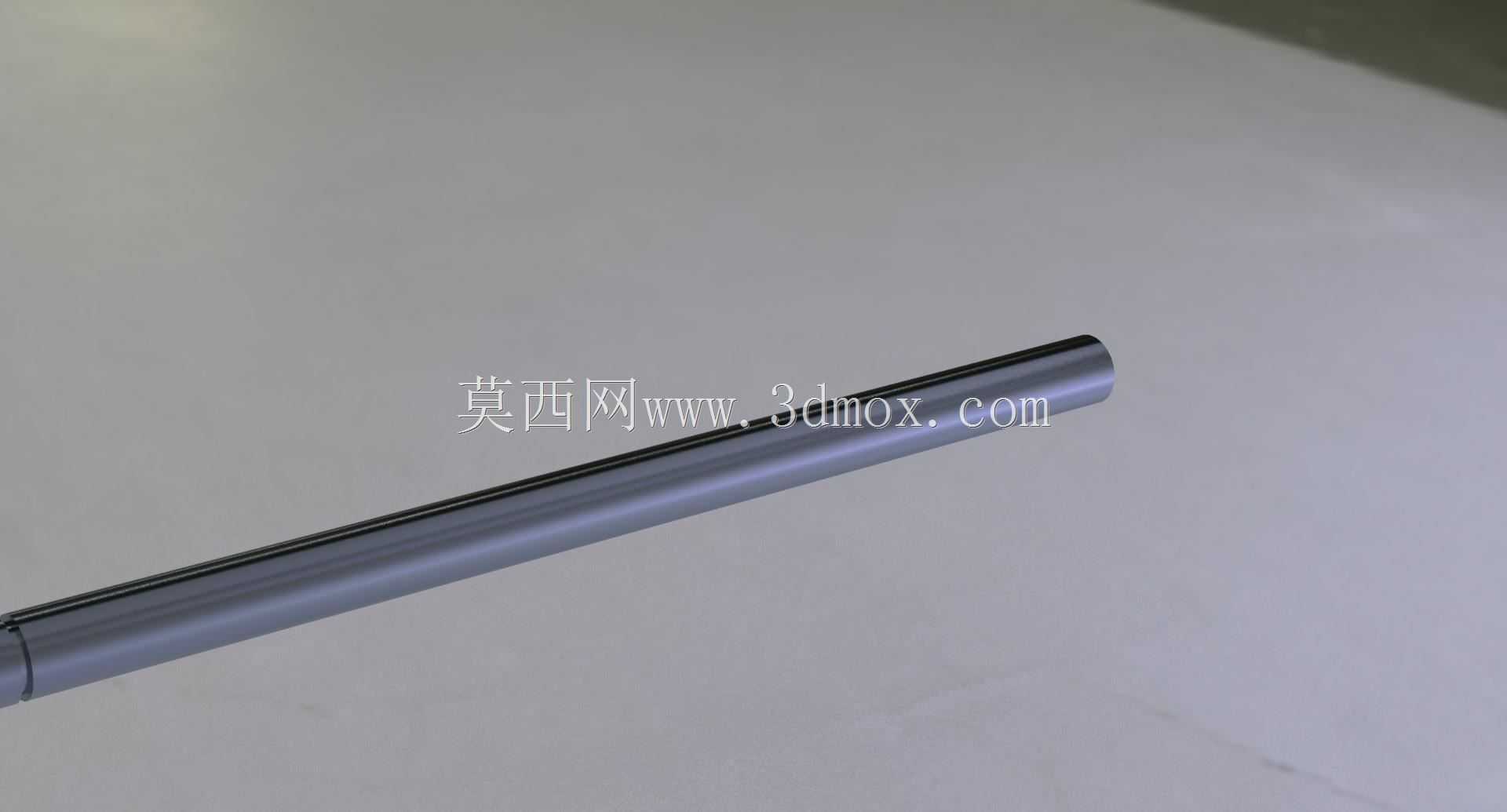

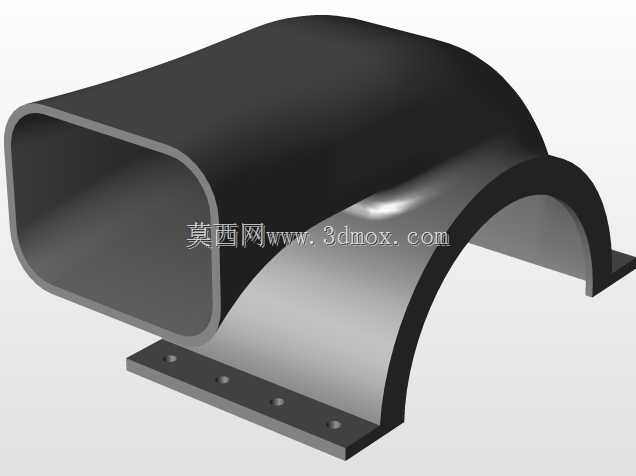

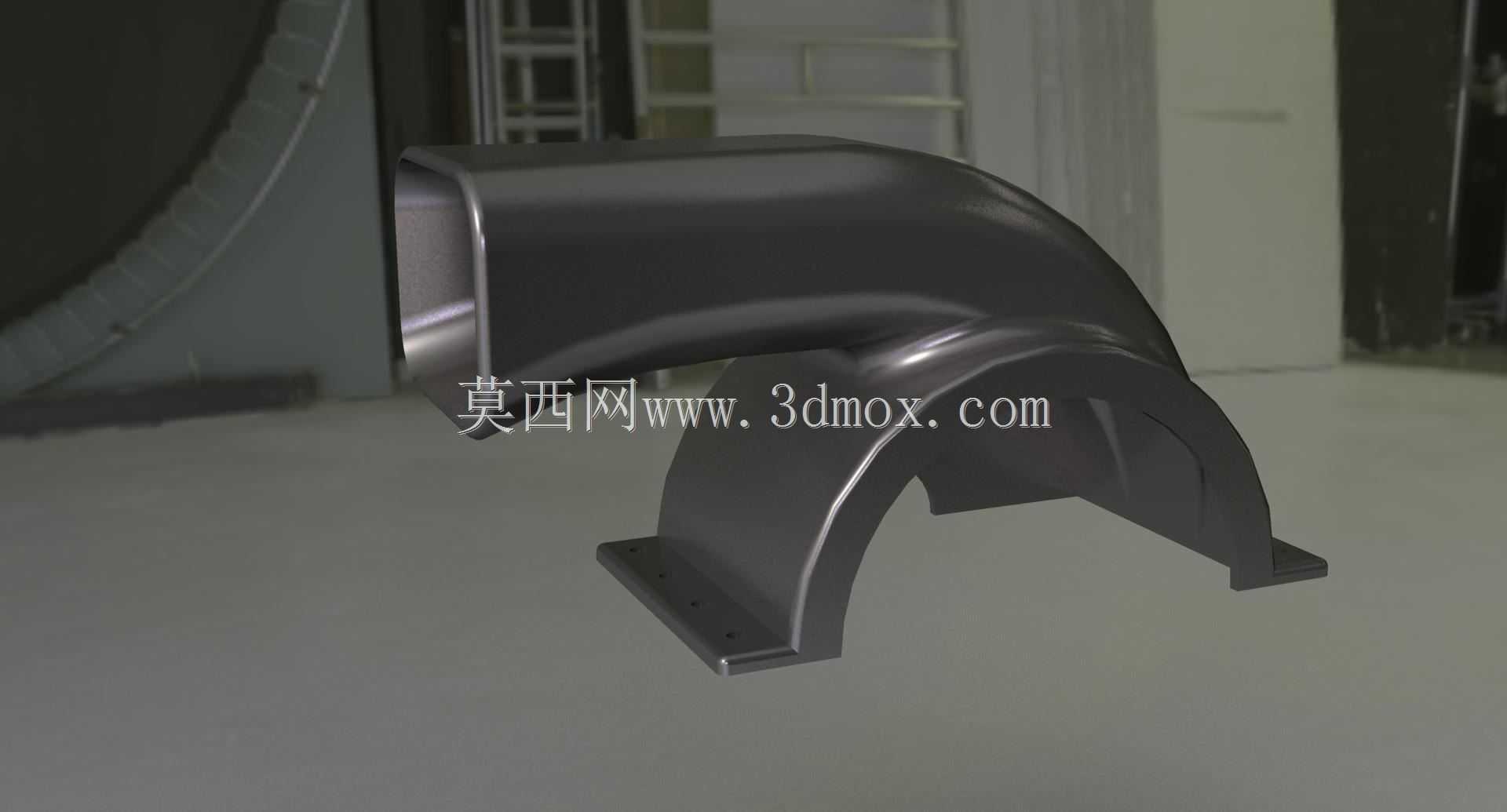

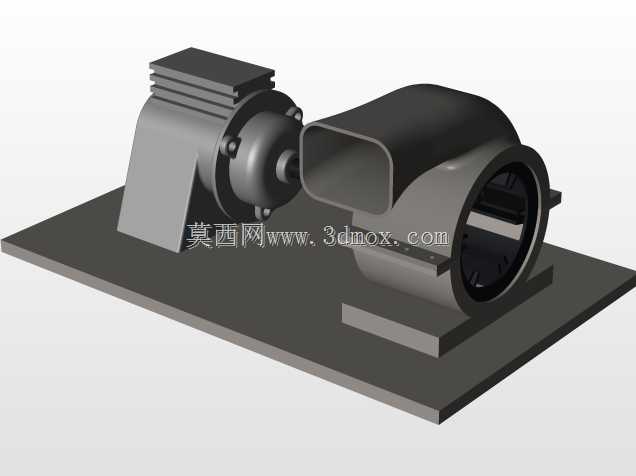

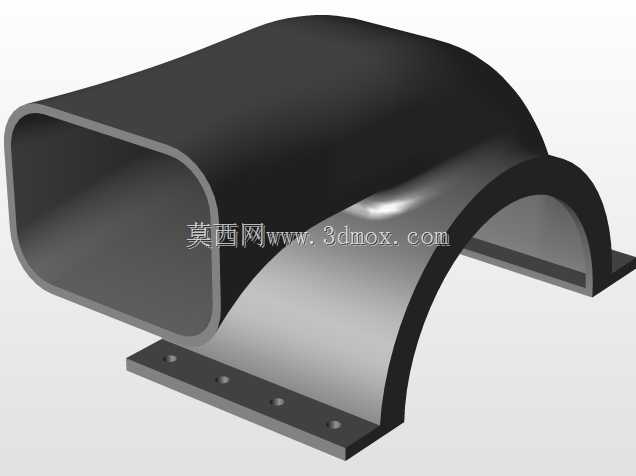

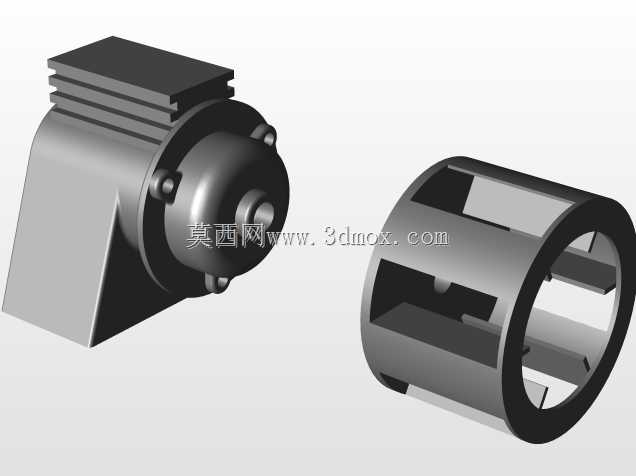

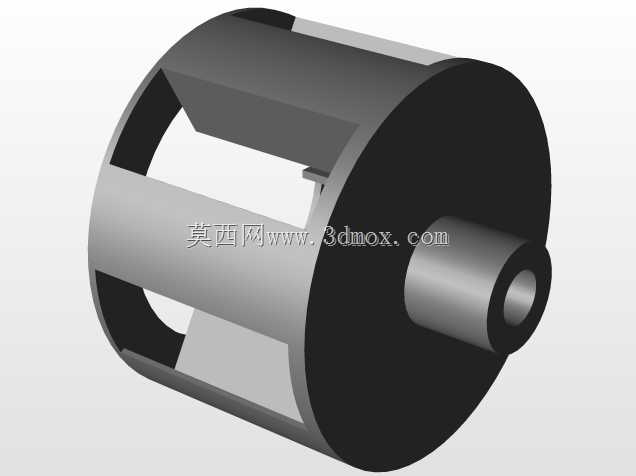

　　结构设计层面，电机本体被完全包裹在蜗壳的中心腔体内，风轮直接嵌套在电机输出轴上，省去了额外的传动连接结构，既减少了传动环节的功率损耗，也降低了故障点。蜗壳的流道型线采用对数螺旋线设计，从进风口到出风口的截面变化经过多轮CFD仿真优化，能够在电机额定转速下将气流紊流损失降到最低，避免高挡位送风时产生尖锐的风噪。进风口端采用环形翻边结构，能够直接卡接在HVAC箱体的进风密封圈上，保证进风段的密封性，避免未经过滤的空气从装配缝隙漏入座舱。考虑到车载工况下车辆行驶会产生持续的振动，电机与蜗壳、底座的连接位置都设计有橡胶减震垫，能够过滤电机高速运转时产生的高频振动，避免振动传递到仪表台结构产生共振噪音。

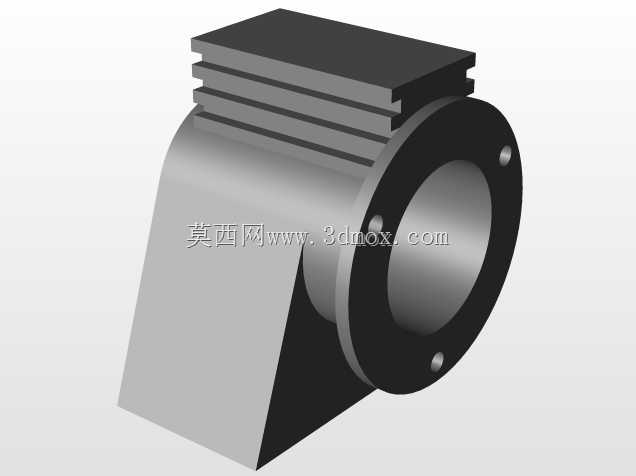

　　从功能特性来看，该结构适配PWM调速控制逻辑，能够根据空调控制器的转速指令调整输出功率，实现从低挡位静音送料到高挡位快速调温的全工况覆盖，电机的散热结构完全依托流经的气流实现，不需要额外设计独立散热风道，气流从进风口进入后，一部分气流穿过电机外壳的散热筋间隙，带走电机运转产生的热量，再汇入主气流从出风口送出，这种自散热结构既简化了整体设计，也能保证在长时间高负荷运转时电机绕组温度维持在合理区间。针对车载环境下可能遇到的凝露问题，蜗壳的最低位置设计有隐蔽的排水槽，能够将制冷模式下产生的冷凝水顺着排水槽引导到HVAC箱体的排水通道排出，避免冷凝水积聚在蜗壳内部导致电机受潮短路。

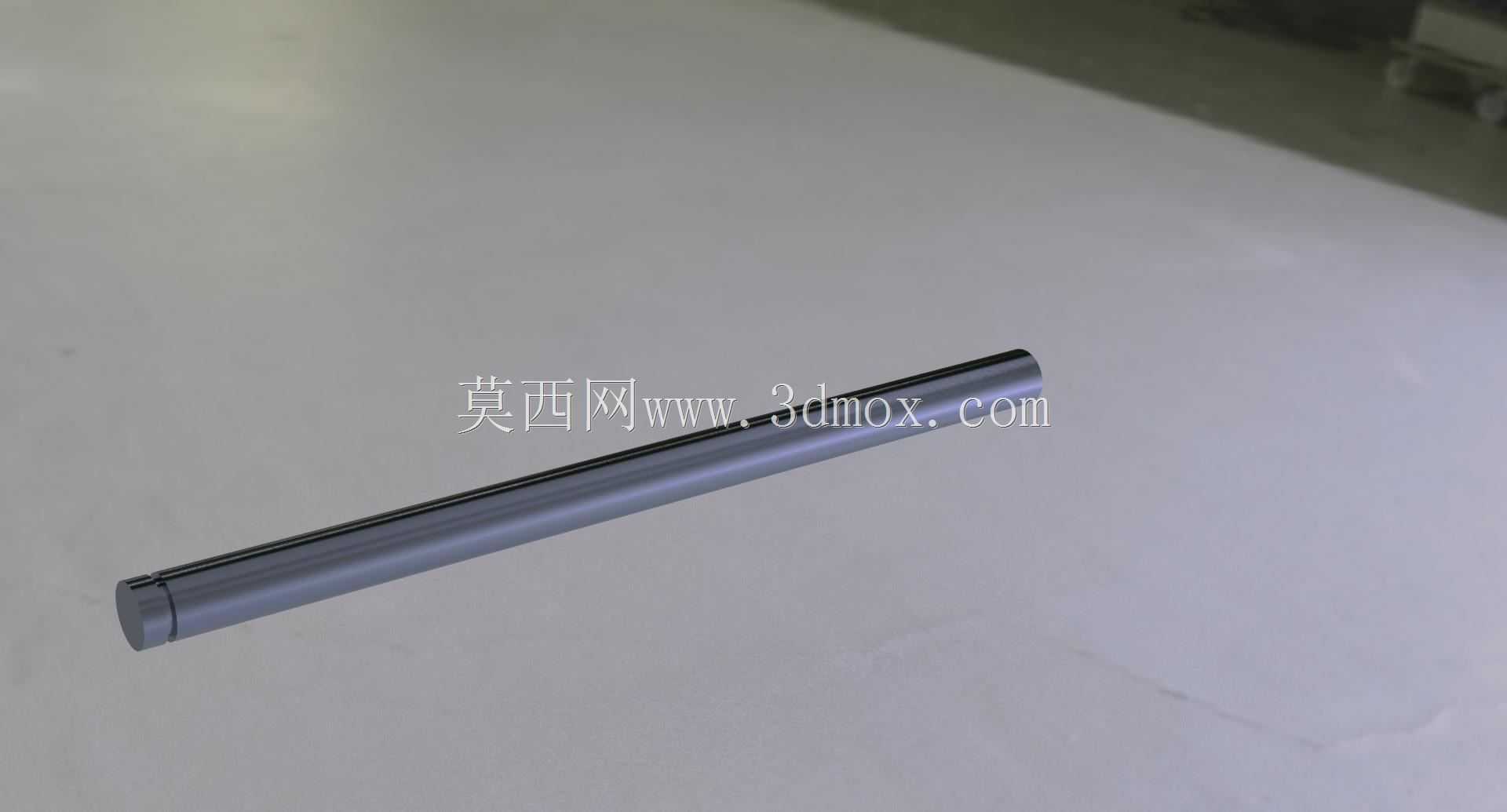

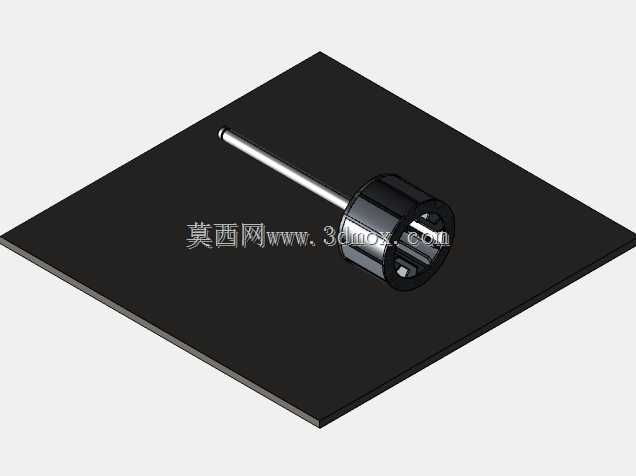

　　在三维建模过程中，需要重点关注几个装配边界的尺寸校验：首先是电机输出轴与风轮的配合公差，既要保证风轮安装后不会出现径向跳动，也要方便装配时的快速压装；其次是蜗壳内壁与风轮叶片外缘的间隙，间隙过大会导致风压损失、送风效率下降，间隙过小则容易因为部件热胀冷缩出现刮擦异响；最后是底座安装孔的位置度，必须和HVAC箱体的安装点完全对齐，否则装车时会出现装配干涉，甚至导致整个总成安装后受力不均，长期运行出现部件开裂。对于从事车载空调系统开发、暖通部件结构设计的工程师来说，该结构的建模逻辑可以直接参考应用到同类型送风部件的开发中，尤其是蜗壳流道与安装底座的集成设计思路，能够在有限的安装空间内最大化送风效率，同时兼顾装配便利性与运行可靠性。在实际选型匹配时，还需要结合具体车型的HVAC系统风量要求，调整电机功率参数、风轮叶片角度以及蜗壳的截面尺寸，保证部件性能与整车系统需求完全匹配，避免出现风量不足或者能耗过高的问题。
